QT60168C-ASG

产品分类: 其他接口芯片
产品描述:
供应商型号: 1972025
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 QT60168C-ASG

QT60168C-ASG概述


    产品简介




    QProx™ QT60168 和 QT60248:触摸矩阵集成电路

    QProx™ QT60168 和 QT60248 是一种数字充电转移(“QT”)触摸矩阵集成电路(IC),旨在通过一个扫描的被动 X-Y 矩阵来检测最多 16 或 24 个键的人类触摸。这些 IC 适用于多种场合,如汽车面板、机床、ATM 机、触摸屏、家电控制、户外按键板、安全键盘和工业键盘。它们的独特之处在于能够透过几乎任何介电材料(如玻璃、塑料、石材、陶瓷甚至木材)进行感应,最大厚度可达 5 厘米以上。


    技术参数




    - 尺寸和形状:可以在单一面板上混合不同大小和形状的按键,面积比可以达到 20:1。
    - 触控材料:可以透过玻璃、塑料、石材、陶瓷和木材等材料进行触摸感应。
    - 操作温度范围:-40°C 到 +105°C。
    - 工作电压:+3V 至 +5V 单电源操作。
    - 信号处理:采用 SPI 接口实现数据传输。

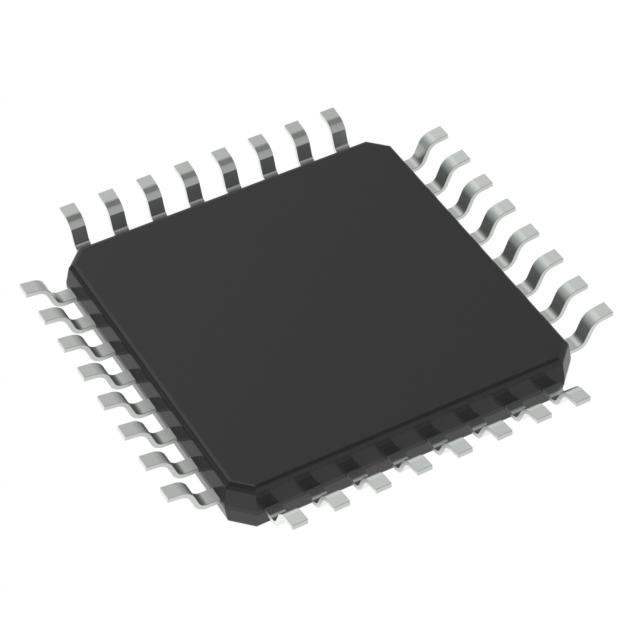

    - 封装形式:32 引脚无铅 TQFP 封装。
    - 通信协议:低开销通信协议。
    - 环境适应性:具备自动自校准、漂移补偿和数字滤波算法,确保在各种环境条件下的鲁棒性。


    产品特点和优势




    - 高灵敏度调节:每个按键的灵敏度可以通过主机微控制器简单设置。
    - 自校准功能:无需调整即可实现长期自校准,保证长期稳定性和可靠性。
    - 防水和防尘:可制造完全密封且防水的控制面板,适应恶劣环境。
    - 灵活布局:按键位置和数量可以根据需要灵活调整。
    - 高噪声抑制:采用展频调制技术,具有高度的抗噪声能力。
    - FMEA 遵从设计:具备持续 FMEA 自检和报告诊断功能,适合关键家用电器应用。


    应用案例和使用建议




    应用场景:这款 IC 广泛应用于家电、电子自助服务终端、安全面板、便携仪器、机床等。例如,在家电中,它可以用于厨房炉灶和烤箱,以确保安全和稳定性。

    使用建议:
    1. 按键设计:根据设计需求灵活选择按键大小和形状,确保布局合理。
    2. 外部组件:尽量减少外部组件,使用常见的 PCB 材料或柔性电路板作为基材。
    3. 信号优化:调整样本电阻器(Rs)值和样本电容器(Cs)值,优化信号强度和响应时间。
    4. 调试工具:使用 QmBtn 软件实时读取按键状态和信号水平,便于调试和监控。


    兼容性和支持




    - 兼容性:支持 SPI 接口,可以轻松集成到各种系统中。
    - 技术支持:提供详细的文档和技术支持,包括用户指南、应用手册和故障排除指南。


    常见问题与解决方案




    - 信号饱和问题:信号饱和可能是由于键结构太紧密、Cs 电容值太小或 X-Y 耦合过强导致的。解决方法是增加 Cs 电容值、减短爆破长度、放宽电极间隔等。
    - 串扰问题:信号串扰可能是因为 Y 线对地耦合过多引起的。解决方法是增加 Rs 电阻器值、减少电容耦合。


    总结和推荐




    总体评价:QProx™ QT60168 和 QT60248 是一款功能强大、性能稳定的触摸矩阵集成电路。其独特的自校准、抗噪声和灵活的按键配置功能使其成为广泛应用的理想选择。对于需要高度可靠和适应性强的触摸传感器的应用,强烈推荐使用这款产品。

    推荐使用:适用于各类家电、自助服务终端、安全面板和工业键盘等领域,特别适合要求高度可靠性和适应性的应用场合。

QT60168C-ASG参数

参数
通用封装 32TQFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QT60168C-ASG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

QT60168C-ASG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY QT60168C-ASG QT60168C-ASG数据手册

QT60168C-ASG封装设计

查看详情并下载
Symbol
Footprint
3D Model
