XR-T6165CD-F

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: Digital Data Processor 1TX 1RX 2.048Mbps 24-Pin SOIC W
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 其他接口芯片 XR-T6165CD-F

XR-T6165CD-F概述

    XR-T6165 数据处理器技术手册解析

    1. 产品简介


    XR-T6165 是由 EXAR 公司生产的 CMOS 设备,专为 64 kbps 数据流的双向传输而设计。它主要用于将 2.048 Mbps 的 PCM 时隙数据转换成 64 kbps 的编码数据流,并且能够处理反向转换。XR-T6165 与其同伴芯片 XR-T6164 一起组成一个符合 CCITT G.703 标准的 64 kbps 双向接口系统。此产品广泛应用于电信领域,尤其是数字通信系统中。

    2. 技术参数


    - 供电电压:+5V ±10%
    - 直流电气特性:
    - 输入高电平 VIH ≥ 2.4V
    - 输入低电平 VIL ≤ 0.4V
    - 输出低电平 VOL ≤ 0.4V
    - 输出高电平 VOH ≥ 2.4V
    - 交流电气特性:
    - 信号上升/下降时间 tr/tf ≤ 20 ns
    - 各种信号的建立时间和保持时间见手册图表
    - 工作温度范围:0°C 至 +70°C(标准型号),-40°C 至 +85°C(工业级型号)
    - 封装形式:22 针 DIP 或 24 针 SOIC

    3. 产品特点和优势


    - 低功耗 CMOS 技术:减少功耗,提高能效。
    - 双向数据兼容性:所有接收和发送端口均与 TTL 逻辑电平兼容。
    - 报警机制:能够识别并抑制违反 Bipolar 的条件输出报警信号,确保数据完整性。
    - 时钟容差大:允许在传输和接收路径中存在高达 125µs 的数据传输时间偏差,适用于异步网络。

    4. 应用案例和使用建议


    XR-T6165 主要用于实现 CCITT G.703 标准的 64 kbps 双向接口,例如电信系统的数据适应单元 (DAU)。使用时需注意,其数据输入和输出速率可能不完全一致,因此设计时需要考虑加入删除或重复字节的功能以应对这种差异。此外,根据手册提供的典型应用电路图,合理配置时钟信号和时隙选择信号可以有效提升系统性能。

    5. 兼容性和支持


    XR-T6165 支持与 XR-T6164 芯片共同使用,并且所有的输入输出引脚都与 TTL 逻辑电平兼容。厂商提供了一系列的技术文档和客户支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问:如果发生数据丢失,如何恢复?
    - 答:通过检查 BLANK 和 BLS 输入状态,或者直接查看 ALARM 输出状态来判断是否出现数据丢失情况。根据手册,可以尝试重新调整时钟信号的相位来解决问题。

    - 问:当输入数据速率与输出数据速率不匹配时,如何处理?
    - 答:利用内部的时钟容差机制,在一定范围内自动调整数据的插入或删除操作来保持同步。

    7. 总结和推荐


    XR-T6165 是一款高性能的数据处理芯片,具备低功耗、高兼容性和稳定报警机制的特点。非常适合于需要精确数据处理和转换的应用场合。考虑到其优秀的市场表现和技术规格,强烈推荐在类似项目中采用这款产品。通过合理的设计和使用手册提供的指导,可以充分发挥 XR-T6165 的潜力。

XR-T6165CD-F参数

参数
长*宽*高 15.4mm(长度)*7.5mm(宽度)

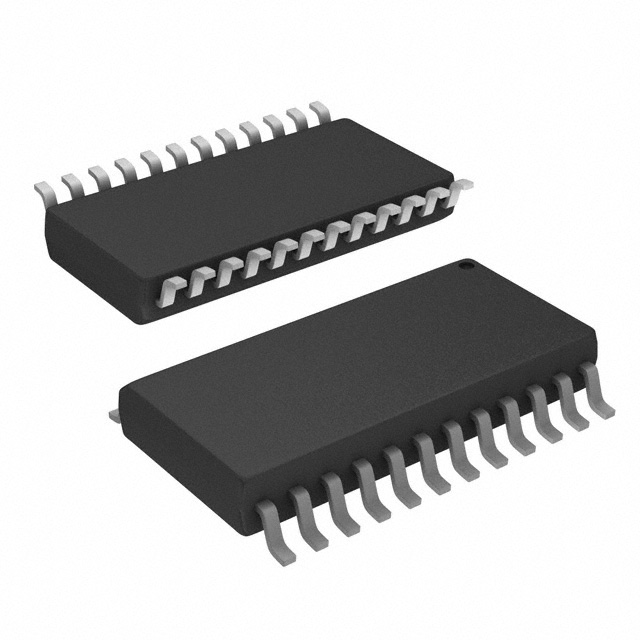

通用封装 SOIC-24
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 管装

XR-T6165CD-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR-T6165CD-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他接口芯片 MAXLINEAR XR-T6165CD-F XR-T6165CD-F数据手册
