XR21B1421IL28-F

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: Enhanced Universal Asynchronous Receiver and Transmitter with USB interface
供应商型号: 701-21B1421IL28F
供应商: Mouser
标准整包数: 1

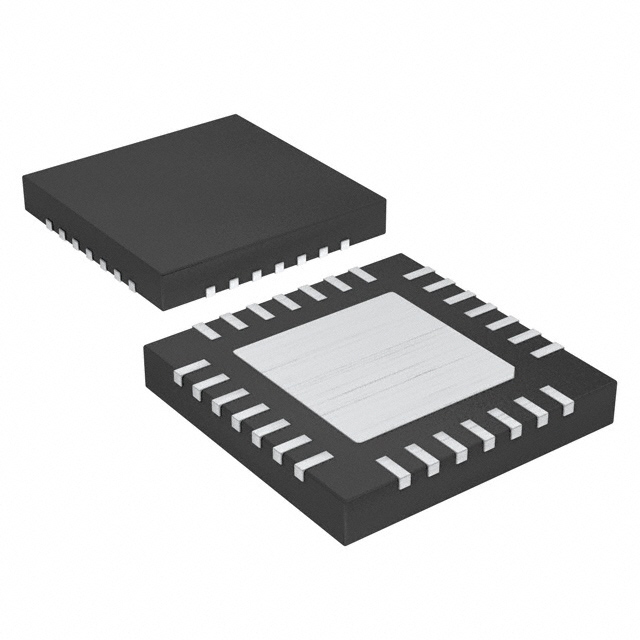

MAXLINEAR 其他接口芯片 XR21B1421IL28-F

XR21B1421IL28-F概述

    XR21B1421 技术手册

    1. 产品简介


    XR21B1421 是一款增强型全速USB HID到UART桥接器,由MaxLinear公司生产。这款器件主要用于将标准的异步收发传输器(UART)连接到USB接口,使其能够通过USB总线进行高速数据传输。XR21B1421具备多种增强功能,适用于各种便携式医疗诊断设备、血糖仪、健康与健身监控器、不间断电源(UPS)及能源管理控制台等多种应用场景。

    2. 技术参数


    - 数据传输速率:全速USB(12 Mbps)
    - 电源电压:单电源供电,3.3V 或 5V
    - 温度范围:工业级,-40°C 至 +85°C
    - 引脚配置:24针或28针QFN封装
    - 内部时钟:48 MHz
    - FIFO大小:512字节发送和接收FIFO
    - GPIO功能:多达10个通用输入输出(GPIO),支持高达5V的容限
    - USB特性:支持USB 2.0规范,包括远程唤醒和自动半双工控制
    - UART功能:支持全双工和半双工模式,支持高达12 Mbps的波特率

    3. 产品特点和优势


    - 增强的UART功能:提供高达12 Mbps的数据传输速度,具有自动硬件和软件流控制功能。
    - 多用途GPIO:多达10个GPIO引脚,支持多种配置选项,提高了灵活性和可扩展性。
    - 集成的48 MHz时钟:无需外部晶体/振荡器,减少了外部元件数量,简化了设计。
    - 自动RS-485半双工控制:简化了硬件和软件设计,特别是在半双工RS-485应用中。
    - 内置电荷泵稳压器:可以为外部设备提供3.3V的稳定电源输出,最高可达200mA。

    4. 应用案例和使用建议


    - 便携式医疗诊断设备:例如血糖仪,利用XR21B1421将数据通过USB接口传输到PC端,便于数据分析和存储。
    - 健康与健身监测设备:通过UART接口实时传输数据,同时支持远程唤醒功能,实现连续监测。
    - 不间断电源(UPS)和能源管理控制台:确保数据通信的可靠性,提高系统整体稳定性。
    使用建议:
    - 确保所有GPIO引脚配置正确,特别是当用于特定功能如UART信号时。
    - 在设计电源电路时,考虑外部设备的功率需求,确保输出电压稳定。
    - 注意电源管理,特别是在低功耗模式下,避免不必要的电流消耗。

    5. 兼容性和支持


    - 兼容性:XR21B1421完全符合USB 2.0规范,可以与任何支持USB 2.0的主机控制器兼容。
    - 技术支持:MaxLinear提供了丰富的开发工具和文档,包括HID编程接口和OTP编程工具,方便用户进行二次开发和配置。

    6. 常见问题与解决方案


    - 问题1:数据传输不稳定
    - 解决方案:检查系统时钟和电源稳定性,确保所有GPIO配置正确。
    - 问题2:设备无法进入低功耗模式
    - 解决方案:确认电源管理设置正确,确保USBSTAT1和USBSTAT2状态正确。
    - 问题3:数据传输速度慢
    - 解决方案:调整UART配置,确保波特率和流控制设置合理。

    7. 总结和推荐


    总结:
    XR21B1421 是一款高性能的USB HID到UART桥接器,具有诸多优点,包括高性能的数据传输能力、灵活的GPIO配置和自动化的流控制机制。其增强的UART功能和内部时钟使其成为多种应用的理想选择。
    推荐:
    强烈推荐使用XR21B1421进行便携式医疗设备、健康与健身监控器及能源管理系统的设计,它能够显著提升系统的可靠性和易用性。

XR21B1421IL28-F参数

参数
长*宽*高 5mm*5mm*1mm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XR21B1421IL28-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR21B1421IL28-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他接口芯片 MAXLINEAR XR21B1421IL28-F XR21B1421IL28-F数据手册

XR21B1421IL28-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2565 ¥ 61.3174
10+ $ 4.972 ¥ 42.0134
25+ $ 4.5468 ¥ 38.4205
100+ $ 4.0068 ¥ 33.8575
250+ $ 2.9268 ¥ 24.7315
490+ $ 2.835 ¥ 23.9557
980+ $ 2.772 ¥ 23.4234
2940+ $ 2.709 ¥ 22.8911
库存: 196
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.31
