XR31235ED

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述:
供应商型号: 701-XR31235ED
供应商: Mouser
标准整包数: 1
MAXLINEAR 其他接口芯片 XR31235ED

XR31235ED概述

    XR31233, XR31234, XR31235 CAN Bus Transceivers 技术手册

    产品简介


    XR31233、XR31234 和 XR31235 是一款符合ISO 11898标准的控制器区域网络(CAN)收发器,适用于工业控制、电机和机器人控制、楼宇和气候控制(HVAC)、汽车及运输等应用场景。这些收发器通过单3.3V电源供电,具有高达±36V的故障容差和扩展的共模操作范围,使其非常适合于恶劣环境下使用。

    技术参数


    - 工作电压:3.0V至3.6V
    - 数据传输速率:最高可达1Mbps
    - 热关断保护:提供热关断保护,避免过热损坏
    - 抗浪涌保护:提供高达±100V的共模瞬态保护
    - 电流消耗:最大总功率耗散为540mW
    - 输入引脚耐压:在CANH或CANL引脚上可承受高达±36V的电压
    - ESD保护:具备±16kV的人体模型保护(仅限总线引脚)
    - 工作温度范围:-40°C至125°C
    - 封装形式:8引脚NSOIC封装

    产品特点和优势


    - 高可靠性:具有出色的抗浪涌能力和宽泛的工作温度范围,适用于各种严苛环境。
    - 低功耗:最低工作电流仅为200μA,适合需要长时间运行的应用。
    - 多样化模式:提供了多种模式选择,包括循环回路模式和自动波特率循环回路模式。
    - 灵活性:可以实现与5V供电的总线兼容,增强了设计的灵活性。

    应用案例和使用建议


    XR31233、XR31234 和 XR31235 常见的应用场景包括:
    - 工业控制系统:监测和控制工厂内的自动化设备。
    - 电机和机器人控制:用于驱动电动机并反馈控制信号。
    - 楼宇和气候控制:如HVAC系统中的传感器通信。
    - 汽车及运输:例如远程信息处理系统和车辆内部的通信网络。
    使用建议:
    - 在安装前,确保所有连接的电气特性都符合收发器的技术规范。
    - 使用低阻抗线路以减少信号失真。
    - 安装过压保护装置,确保在极端情况下器件的安全。

    兼容性和支持


    - 兼容性:支持与5V供电的收发器在同一总线上运行。
    - 技术支持:制造商提供详细的文档和技术支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题一:如何检测总线上的故障?
    - 解决方法:通过检查接收端的数据输出来判断是否有故障发生。
    - 问题二:如何防止ESD损坏?
    - 解决方法:在设计时增加ESD保护电路,并确保安装过程中的防静电措施到位。
    - 问题三:如果系统不工作怎么办?
    - 解决方法:首先检查电源电压是否正常,然后确认总线上的连接是否正确无误。

    总结和推荐


    XR31233、XR31234 和 XR31235 是一款高性能的CAN收发器,以其高可靠性、低功耗和多样化的功能而受到广泛欢迎。它们在工业自动化、汽车电子等领域具有广泛的适用性,是设计工程师的理想选择。建议在需要高性能、稳定可靠的CAN通信解决方案的项目中采用这些产品。

XR31235ED参数

参数

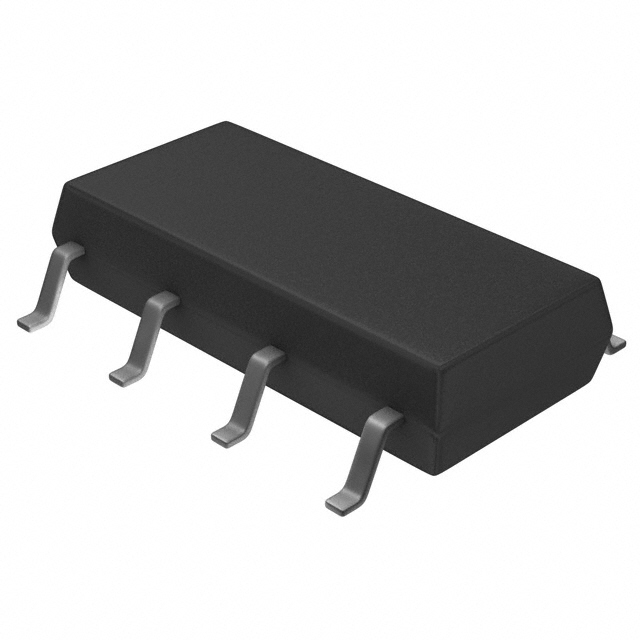

通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装

XR31235ED厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR31235ED数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他接口芯片 MAXLINEAR XR31235ED XR31235ED数据手册

XR31235ED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5305 ¥ 29.8327
10+ $ 2.6565 ¥ 22.4474
25+ $ 2.09 ¥ 17.6605
98+ $ 1.9656 ¥ 16.6093
294+ $ 1.944 ¥ 16.4268
588+ $ 1.9116 ¥ 16.153
1078+ $ 1.764 ¥ 14.9058
2548+ $ 1.6695 ¥ 14.1073
5096+ $ 1.617 ¥ 13.6637
库存: 2103
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.83
