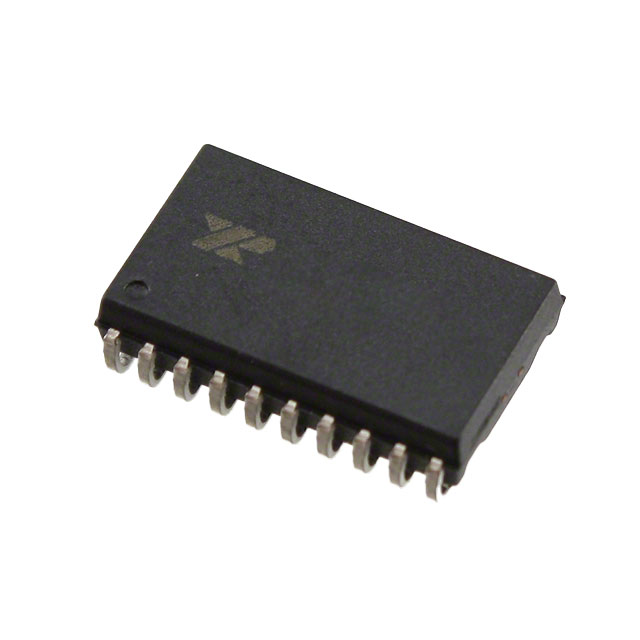

XRT7295ATIWF

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: Line Interface Unit 51.84Mbps DS3/STS-1 20-Pin SOJ
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 其他接口芯片 XRT7295ATIWF

XRT7295ATIWF概述


    产品简介


    产品类型:集成线接收器(Integrated Line Receiver)
    主要功能:
    - 终止并处理DS3(44.736 Mbps)和STS-1(51.84 Mbps)信号
    - 集成的均衡(可选)、时钟恢复和自动增益控制(AGC)
    - 失信号(LOS)和失锁(LOL)报警
    - 可变输入灵敏度控制
    - 5V电源供电
    应用领域:
    - DS-3网络接口
    - 数字交叉连接系统
    - CSU/DSU设备
    - PCM测试设备
    - 光纤终端

    技术参数


    - 电源电压:5V ± 10%
    - 接收信号范围:最大输入幅度为850mV pk
    - 工作温度范围:-40°C 到 +85°C
    - 逻辑接口特性:
    - 输入低电平(VIL):0.5 V
    - 输入高电平(VIH):VDDD - 0.5 V
    - 输出低电平(VOL):0.4 V (I=-5.0mA)
    - 输出高电平(VOH):VDDD - 0.5 V (I=5.0mA)
    - 输入电容(CI):10 pF
    - 负载电容(CL):10 pF
    - 输入泄漏电流(IL):-10 mA to 10 mA (-0.5 to VDD + 0.5V)

    产品特点和优势


    - 集成度高:内置均衡、时钟恢复和自动增益控制等功能,减少了外部元件需求。
    - 灵活的输入灵敏度控制:通过三个不同灵敏度设置,适应不同长度电缆的应用。
    - 快速锁相:内置频率比较器确保快速准确的频率锁定,提高系统的稳定性和可靠性。
    - 多种警报机制:提供LOS和LOL报警,确保系统的安全运行。
    - 兼容性强:与XRT7295AE和XRT7295AC引脚兼容,方便替换和升级。

    应用案例和使用建议


    应用案例
    - DS-3网络接口:在DS-3网络中作为接收端,实现高速数据传输。
    - 数字交叉连接系统:在数字交叉连接系统中,提供可靠的信号接收和处理功能。
    使用建议
    - 合理选择电缆类型:在450英尺以内的距离内,使用合适的电缆类型以确保信号传输质量。
    - 优化接地设计:确保良好的接地设计,减少噪声干扰,提高系统的可靠性和稳定性。
    - 配置合理的电源滤波:使用合适的电源滤波器,确保稳定的电源供应,减少电源噪声对系统的影响。

    兼容性和支持


    - 兼容性:该产品与XRT7295AE和XRT7295AC引脚兼容,适用于DS3或STS-1操作。此外,它还可以与T7296传输器配套使用。
    - 支持:由EXAR公司提供技术支持和维护服务,用户可以联系技术支持获取更多帮助。

    常见问题与解决方案


    - 问题1:信号丢失(LOS)频繁触发。
    - 解决方案:检查接收到的信号幅度是否低于阈值。如果低于阈值,调整电缆长度或增益控制,或者检查信号源是否有问题。

    - 问题2:数据恢复不稳定。
    - 解决方案:检查电源电压是否稳定,确认电源滤波电路正常工作。同时,检查外部参考时钟(EXCLK)的频率和相位是否符合要求。

    - 问题3:无法锁定参考时钟(PLL Lock)。
    - 解决方案:确保外部参考时钟(EXCLK)的频率稳定且准确。如需更详细的调试信息,参考厂商提供的技术文档或联系技术支持。

    总结和推荐


    综合评估:
    - 主要优点:该产品具有高度集成、灵活性高、抗干扰能力强等显著优点,特别适合应用于DS-3网络和数字交叉连接系统。
    - 推荐使用:强烈推荐使用该产品,特别是在需要高性能信号接收和处理的环境中。其强大的兼容性和可靠的技术支持使得安装和维护更加便捷。

XRT7295ATIWF参数

参数
通用封装 SOJ-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
