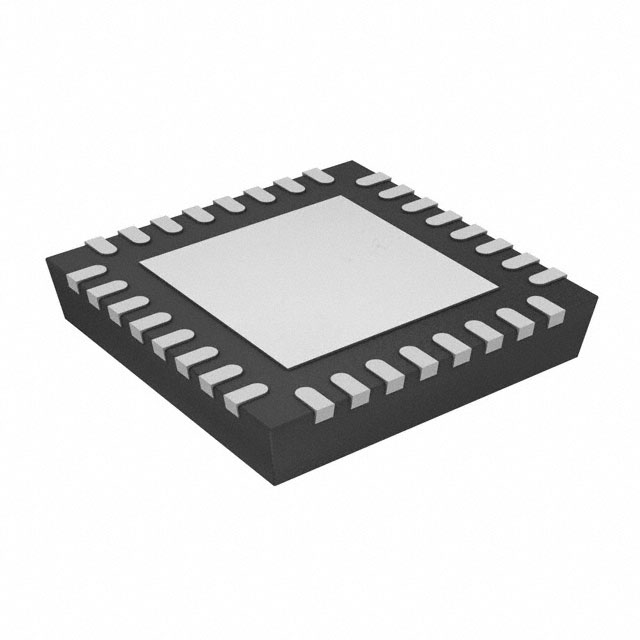

XR20M1172IL32TR-F

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: UART 2-CH 64byte FIFO 1.8V/2.5V/3.3V 32-Pin QFN EP T/R
供应商型号: 30C-XR20M1172IL32TR-F 32-QFN(5X5)
供应商: 国内现货
标准整包数: 1
MAXLINEAR 其他接口芯片 XR20M1172IL32TR-F

XR20M1172IL32TR-F概述

    XR20M1172 Two Channel I2C/SPI UART with 64-Byte FIFO 技术手册

    1. 产品简介


    XR20M1172是一款高性能双通道通用异步收发器(UART),具有64字节发送(TX)和接收(RX)FIFO缓冲区。该芯片同时支持I2C和SPI接口选择,使其在便携式设备、电池驱动设备、蜂窝数据设备以及工厂自动化和过程控制等领域中得到广泛应用。通过集成的多种功能,如自动硬件流控、自动软件流控、分频晶振输入等,XR20M1172能够提供高效的数据传输性能。

    2. 技术参数


    - 工作电压:1.62V 至 3.63V
    - I2C/SPI 接口频率:
    - 1.8V 下 SPI 频率最高可达 8MHz
    - 2.5V 下 SPI 频率最高可达 16MHz
    - 3.3V 下 SPI 频率最高可达 18MHz
    - 最大数据传输速率:
    - 1.8V 下高达 8Mbps
    - 2.5V 下高达 12.5Mbps
    - 3.3V 下高达 16Mbps
    - 数据帧长度:可配置为1至64字节
    - 支持的数据位宽:5至9位数据位宽
    - 串行时钟输入频率:最高可达24MHz(晶体振荡器)
    - 外部时钟输入频率:最高可达64MHz(外部时钟源)

    3. 产品特点和优势


    XR20M1172的主要特点和优势如下:
    - 高效率传输:64字节FIFO缓冲区显著提高了数据处理能力,相较于传统的16字节FIFO提高了四倍以上。
    - 多功能接口:支持I2C和SPI两种接口,适用于多种应用场景。
    - 增强型波特率发生器:具备可编程分数波特率发生器和八倍/四倍采样率,可在不同电压下实现高速数据传输。
    - 低功耗模式:自动休眠模式(小于30μA@3.3V),降低了整体功耗。
    - 强大的硬件支持:内置自动硬件和软件流控机制,提高数据传输稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 工厂自动化:XR20M1172可用作工业设备之间的通信桥梁,确保实时数据交换。
    - 便携式设备:用于医疗设备或其他便携式设备,实现稳定可靠的数据传输。
    - 无线通信:集成红外编码/解码功能,用于短距离无线通信。
    使用建议:
    - 在选择I2C或SPI接口时,应根据具体的应用需求和现有系统架构进行决策。
    - 在启用自动硬件流控时,确保配置正确的引脚设置以避免不必要的错误。
    - 考虑到低功耗要求,在不需要连续数据传输的情况下,可利用休眠模式减少功耗。

    5. 兼容性和支持


    XR20M1172可与其他符合I2C或SPI标准的设备兼容。制造商提供了丰富的文档支持,包括技术手册、设计指南以及评估板,有助于用户快速上手并解决问题。如有需要,还可以联系制造商获取进一步的技术支持。

    6. 常见问题与解决方案


    Q1:如何初始化XR20M1172?
    - A1:通过I2C或SPI接口,向相应的寄存器写入初始化值。
    Q2:如何启用自动硬件流控?
    - A2:配置相应的寄存器(如EFCR寄存器),设置自动硬件流控相关的位。
    Q3:在何种情况下应启用休眠模式?
    - A3:当设备不处于活跃状态时,可以通过程序逻辑使能休眠模式,从而降低功耗。

    7. 总结和推荐


    XR20M1172凭借其出色的性能、高效率和广泛的兼容性,成为现代数据传输领域的理想选择。它不仅适用于复杂多样的工业应用,同时也能够满足便携式设备的严苛要求。如果您正在寻找一个既能保证高效数据传输又能兼顾成本效益的解决方案,XR20M1172无疑是一个值得推荐的产品。
