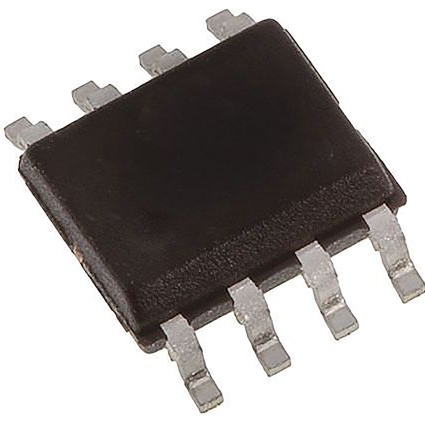

XR33038ID-F

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: MaxLinear 线路收发器, SOIC封装, 8引脚
供应商型号: 1016-2002-5-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 其他接口芯片 XR33038ID-F

XR33038ID-F概述

    XR33032/35/38:宽供电范围的18V容错RS-485/RS-422收发器

    产品简介


    XR33032/35/38 系列高性能半双工 RS-485 收发器设计用于宽范围的供电电压,从+2.8V到+5.5V均可正常工作。这些器件不仅具备强大的模拟总线针脚短路保护能力(可承受±18V直接短路),还拥有高达±15kV的抗静电放电(ESD)保护等级。这款产品特别适用于隔离式多点 RS-485 数据总线、远程节点由主机供电、楼宇自动化与暖通空调(HVAC)、工业过程控制网络、远程智能电表读取及能源监测与控制等场景。

    技术参数


    - 供电电压范围:+2.8V 至 +5.5V
    - 模拟总线针脚短路保护:±18V
    - ESD保护:±15kV(空气间隙放电),±8kV(接触放电),±15kV(人体模型)
    - 空闲电流:300μA,关机模式下电流:40nA
    - 差分驱动输出电压(在不同VCC条件下):2VCC至1.1VCC
    - 接收器输入阻抗:96kΩ(1/8单元负载)
    - 最大数据传输率:250kbps(XR33032),1Mbps(XR33035),10Mbps(XR33038)

    产品特点和优势


    1. 宽泛的供电电压范围:支持从2.8V到5.5V的电压输入,使该器件适应更多应用场景。
    2. 高容错能力:模拟总线针脚可以承受±18V的直接短路,提供卓越的耐用性。
    3. 强大的ESD防护:符合严格的国际标准,确保设备长期稳定运行。
    4. 增强的故障安全保护:即使在接收器输入开路、短路或被终止但处于空闲状态时,仍能保持逻辑高电平输出。
    5. 热关断和过流保护:具备热关断和过流保护机制,避免过载情况下的损坏。

    应用案例和使用建议


    - 隔离多点RS-485数据总线:例如在分布式系统中,远程节点由主机供电。
    - 楼宇自动化与暖通空调:适合楼宇自动化系统中的温度、湿度控制模块。
    - 工业过程控制:适用于需要精确控制的应用场景,如生产线上的温度监控。
    使用建议:在进行“热插拔”操作时,确保电路板已完全插入,避免因瞬时电压导致的误启动问题。同时,在布线设计时尽量缩短总线长度,以减少信号延迟和噪声干扰。

    兼容性和支持


    - 兼容标准的8引脚Narrow SOIC封装,方便与其他主流器件连接。
    - 厂商提供详尽的技术文档和支持服务,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    - Q: 设备无法正常启动
    A: 检查电源电压是否在2.8V到5.5V之间;如果使用外部电源,请确保其稳定性。
    - Q: 输出信号不稳定
    A: 调整输入信号的占空比;检查连接线路是否有短路现象。

    总结和推荐


    XR33032/35/38系列收发器凭借其广泛的工作电压范围、优异的短路保护能力和强大的ESD防护能力,在多种应用环境中表现出色。对于追求高性能和高可靠性的项目来说,这是一个值得推荐的选择。

XR33038ID-F参数

参数
长*宽*高 4.9mm*3.9mm*1.65mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

XR33038ID-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR33038ID-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他接口芯片 MAXLINEAR XR33038ID-F XR33038ID-F数据手册

XR33038ID-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.967 ¥ 25.0712
10+ $ 2.001 ¥ 16.7455
98+ $ 1.6426 ¥ 13.7462
196+ $ 1.5719 ¥ 13.1547
294+ $ 1.5365 ¥ 12.8586
588+ $ 1.4846 ¥ 12.4245
1078+ $ 1.4468 ¥ 12.1082
2548+ $ 1.4031 ¥ 11.7424
5096+ $ 1.3748 ¥ 11.5057
库存: 588
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.07
直接购买
加入购物车
