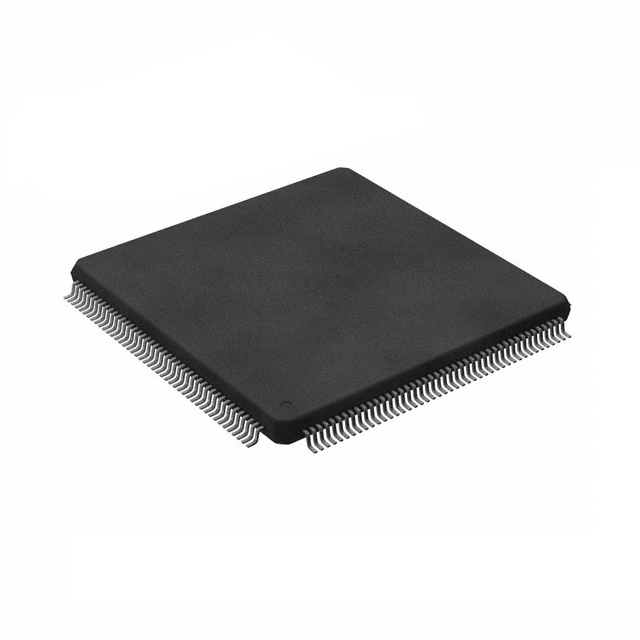

XRT75L04IV-F

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: Line Interface Unit 51.84Mbps DS3/E3/STS-1 Serial 176-Pin LQFP
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 其他接口芯片 XRT75L04IV-F

XRT75L04IV-F概述

    XRT75L04 四通道 E3/DS3/STS-1 线路接口单元

    产品简介


    XRT75L04 是由 Exar Corporation 设计的一款四通道线路接口单元(LIU),专为 E3/DS3/STS-1 应用而设计。每个通道都具备独立的接收器、发射器和抖动衰减器,能够提供极高的数据传输速率和优异的信号完整性。XRT75L04 在单个 176 引脚的 LQFP 封装内集成了所有这些功能,使得设备体积紧凑且便于集成。

    技术参数


    - 速率配置: 每个通道可以独立配置为 E3 (34.368 MHz)、DS3 (44.736 MHz) 或 STS-1 (51.84 MHz) 速率。
    - 抖动性能: 符合 ETSI TBR-24 和 Telcordia GR-499, GR-253 标准。
    - 功率管理: 发射器支持三态输出,用于冗余设计和节能。
    - 数据恢复: 每个通道集成了时钟和数据恢复电路,满足 ITU-T G.823 和 Telcordia GR-499-CORE 规范。
    - 抗干扰性: 接收器提供了高噪声抗干扰能力,能够在超过 1000 英尺电缆或高达 12 dB 衰减的情况下接收数据。
    - 时钟频率: 通过单一频率晶体振荡器产生适当的速率时钟。
    - 电源电压: 支持单个 3.3V ± 5% 的电源电压。
    - 温度范围: 工业级温度范围:-40°C 至 85°C。
    - 封装: 176 引脚 LQFP。

    产品特点和优势


    - 多速率支持: 支持三种不同速率配置,适用于多种应用场景。
    - 低抖动: 高精度的抖动衰减器确保信号的稳定性和可靠性。
    - 灵活配置: 每个通道可以独立配置和控制,方便进行冗余设计。
    - 高性能接口: 内置 B3ZS/HDB3 编码解码器,保证了数据的准确传输。
    - 抗干扰能力强: 适合长距离通信和高衰减环境下使用。

    应用案例和使用建议


    - 接入设备: 可应用于 E3/DS3 接入设备,如 DSLAMs 和 CSU/DSU 设备。
    - 映射器: 作为 STS-1-SPE 到 DS3 的映射器。
    - 交叉连接系统: 适用于数字交叉连接系统。
    - 路由器: 集成于路由器中以实现高速数据传输。
    使用建议:
    - 在设置和调试过程中,建议利用串行微处理器接口进行详细的控制和配置。
    - 为了提高信号完整性,建议使用外部均衡器来补偿长距离电缆的信号损失。

    兼容性和支持


    - 兼容性: XRT75L04 可以与其他标准的 E3/DS3/STS-1 设备无缝兼容。
    - 支持: Exar Corporation 提供全面的技术支持,包括硬件和软件文档、样品请求和售后服务。

    常见问题与解决方案


    - Q1: 如何启用三态输出功能?
    - A1: 通过设置相应的控制寄存器,将 TXON 设置为高电平。

    - Q2: 如何清除 LOS (Loss of Signal) 警报?
    - A2: 通过将 RESET 引脚置位并释放来清除 LOS 警报。
    - Q3: 如何配置时钟合成器?
    - A3: 通过写入相应的控制寄存器来选择所需的时钟源和输出速率。

    总结和推荐


    XRT75L04 是一款高性能的四通道 E3/DS3/STS-1 线路接口单元,具有出色的多速率支持、低抖动和高可靠性等特点。无论是接入设备还是路由网络,这款产品都能提供卓越的性能和灵活性。因此,我们强烈推荐此产品用于各种电信和网络应用中。

XRT75L04IV-F参数

参数
长*宽*高 24.1mm*24.1mm*1.45mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XRT75L04IV-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRT75L04IV-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他接口芯片 MAXLINEAR XRT75L04IV-F XRT75L04IV-F数据手册

XRT75L04IV-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
