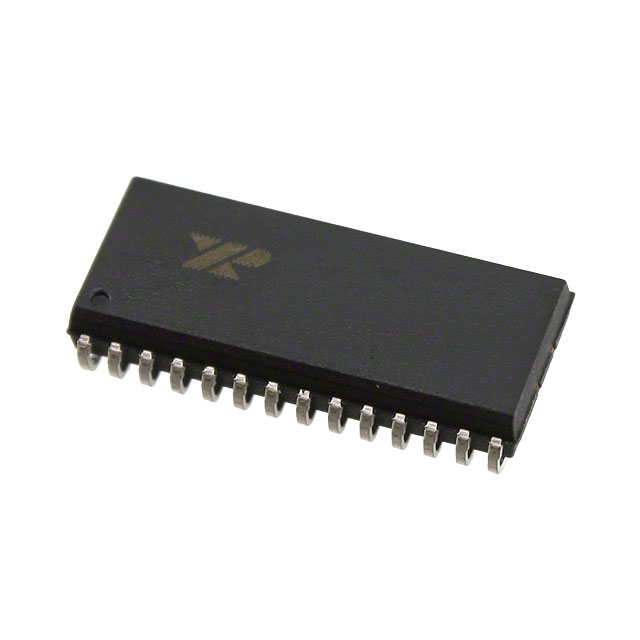

XRT83D10IW-F

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: 电信接口IC Single Ch; 3.3V-5V temp -45 to 85C
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 其他接口芯片 XRT83D10IW-F

XRT83D10IW-F概述

    XRT83D10 单通道DS1/CEPT线路接口单元

    产品简介


    XRT83D10 是 Exar Corporation 生产的一款单通道线路接口单元(Transceiver),适用于75 Ω 或120 Ω 的E1(2.048 Mbps)及100 Ω 的DS1(1.544 Mbps)应用。该器件集成了接收器和发送器,具备适应性数据切片器,以实现精确的数据和时钟恢复,并通过低阻抗差分线驱动器传输信号到线路。此外,它还包含了无晶振抖动衰减器,可以根据系统需求选择在发送路径或接收路径中启用。

    技术参数


    - 操作环境:-40°C 至 +85°C
    - 电源电压:+5V 或 +3.3V
    - 传输频率:
    - DS1:1.544 MHz ± 130 ppm
    - CEPT:2.048 MHz ± 80 ppm
    - 输入高电压(VIH):2.0 V - 5.5 V
    - 输入低电压(VIL):0.0 V - 0.8 V
    - 输出功率:DS1 最大350 mW;CEPT 最大350 mW
    - 时钟频率:支持DS1和CEPT的不同频段,具体参考手册中的详细表格

    产品特点和优势


    1. 全面集成:集成了E1(CEPT)和DS1线路接口,实现了精确的数据和时钟恢复。
    2. 脉冲整形能力:支持75 Ω、120 Ω 和100 Ω 的线驱动。
    3. 远程、本地和数字回环:提供多种回环模式,便于测试和故障排除。
    4. 温度范围广:-40°C 至 +85°C,确保在各种环境下稳定运行。
    5. 功耗低:支持+5V 或 +3.3V 供电,保证了较低的能耗。

    应用案例和使用建议


    1. 应用案例:
    - PDH多路复用器:适合多种电信基础设施的应用,提供高效的数据传输。
    - 数字交叉连接系统:在不同的网络节点间灵活地分配数据流。
    - DECT基站:为数字无线电话提供稳定的接口。
    2. 使用建议:
    - 在进行设备配置时,需要根据实际的电缆长度和类型设置适当的均衡器控制,以减少信号衰减。
    - 确保参考时钟连续且无间断,以免影响数据恢复质量。

    兼容性和支持


    - 兼容性:可与AGEER T7290A 和 T5290A 针脚兼容。
    - 厂商支持:Exar Corporation 提供技术支持和维护服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. Q: 数据丢失如何解决?
    - A: 检查时钟信号(CLKLOS)和接收数据信号(RLOS),确认时钟源和信号质量。

    2. Q: 设备无法正常启动怎么办?
    - A: 检查供电电压和参考时钟(ExCLK)是否正确设置,确保设备稳定运行。

    总结和推荐


    XRT83D10是一款高度集成、功能全面的单通道DS1/CEPT线路接口单元。凭借其强大的脉冲整形能力和广泛的温度适应性,该产品非常适合于电信基础设施和其他相关领域的应用。考虑到其出色的性能和广泛的兼容性,我们强烈推荐使用XRT83D10来构建高性能的通信系统。

XRT83D10IW-F参数

参数
通用封装 SOJ-28
安装方式 贴片安装
零件状态 停产
包装方式 管装

XRT83D10IW-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRT83D10IW-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他接口芯片 MAXLINEAR XRT83D10IW-F XRT83D10IW-F数据手册

XRT83D10IW-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
