首页  >  产品百科  >  XRT83VSH38IB-F

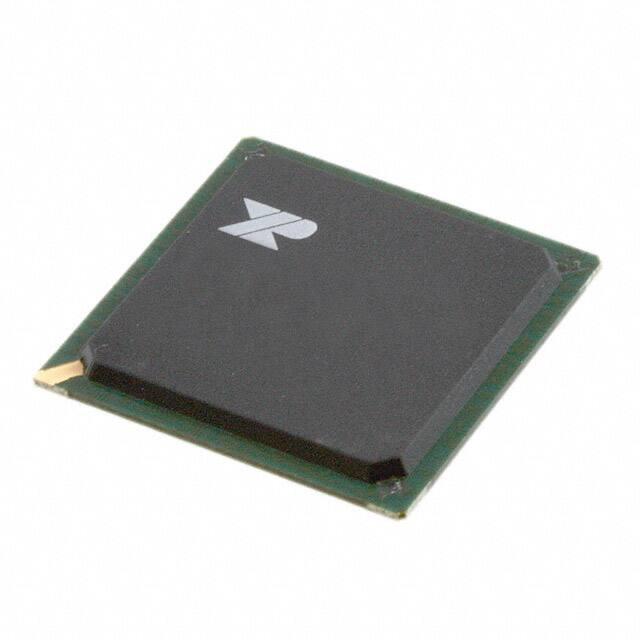

XRT83VSH38IB-F

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: Line Interface Unit 2.048Mbps E1/J1/T1 Short Parallel/Serial 225-Pin BGA
供应商型号: 1016-1484-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 其他接口芯片 XRT83VSH38IB-F

XRT83VSH38IB-F概述


    产品简介


    XRT83VSH38 8-Channel T1/E1/J1 短距离线路接口单元
    XRT83VSH38 是一款高度集成的 8 通道短距离线路接口单元(LIU),可以使用 1.8V 和 3.3V 电源供电。这款设备通过内部匹配阻抗来实现 T1、E1 或 J1 模式的操作,且所需的外部组件最少。此外,该单元可以通过标准并行或串行微处理器接口进行编程。EXAR 的 LIU 具备专利高阻电路,使得发射机输出和接收机输入在电源故障或设备断电时可保持高阻状态。这些设计特性优化了 1:1 或 1+1 冗余及无干扰监控应用,确保可靠性,无需继电器。

    技术参数


    - 电源电压:1.8V(数字内核),3.3V(I/O 和模拟内核)
    - 通道数:8 通道
    - 频率支持:T1 (1.544 MHz),E1 (2.048 MHz),J1 (1.544 MHz)
    - 阻抗匹配:内部匹配,支持 75Ω(E1),100Ω(T1),110Ω(J1)和 120Ω(E1)
    - 温度范围:-40°C 至 +85°C
    - 封装:225 球 BGA 封装
    - 尺寸:可由用户根据具体需求选择

    产品特点和优势


    1. 高度集成化:单芯片集成 8 个通道的短距离收发器,简化了系统设计。
    2. 灵活性强:通过软件可选的 T1/E1/J1 短距离模式和时钟速率。
    3. 可靠性高:具备高阻抗保护和冗余机制,提升系统稳定性和可靠性。
    4. 多种报警功能:支持自动保护切换,无继电器的 1:1 和 1+1 保护,支持多种监测模式。

    应用案例和使用建议


    应用案例:
    - 数字交叉连接设备(DSX-1)
    - ISDN 主速率接口
    - E1/T1/J1 接口设备
    - 局域网/广域网路由器
    - 公共交换系统和 PBX 接口
    - 多路复用器和信道银行
    使用建议:
    - 在配置为 DSX-1 的环境中,需注意正确设置 T1/E1/J1 时钟模式。
    - 对于 ISDN 应用,需要确保正确的数据传输速率和信号质量。
    - 在选择不同的阻抗匹配时,确保外部电阻值的选择符合要求。

    兼容性和支持


    - 兼容性:XRT83VSH38 与常见的 T1/E1/J1 设备兼容,支持标准的微处理器接口。
    - 支持和服务:厂商提供详细的技术文档和支持服务,可通过 EXAR 官方网站获取最新的订购信息和技术支持。

    常见问题与解决方案


    1. Q:如何处理数据丢失?
    - A:检查接收到的信号质量和时钟稳定性,确保阻抗匹配正确。
    2. Q:如何解决数据同步问题?
    - A:检查系统的时钟源和数据恢复电路,确保其运行正常。
    3. Q:如何进行设备的电源管理?
    - A:通过微处理器接口配置每个通道的电源管理,按需开启或关闭。

    总结和推荐


    XRT83VSH38 是一款高度集成、功能强大的 8 通道短距离线路接口单元,适用于各种通信网络的应用场景。其卓越的性能和可靠性使其成为许多高端通信设备的理想选择。特别是对于需要高度可靠性和灵活性的应用,如数字交叉连接、ISDN 接口和多路复用器,它提供了出色的解决方案。因此,我们强烈推荐使用这款产品。

XRT83VSH38IB-F参数

参数
通用封装 BGA
安装方式 贴片安装
零件状态 停产
包装方式 托盘

XRT83VSH38IB-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRT83VSH38IB-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他接口芯片 MAXLINEAR XRT83VSH38IB-F XRT83VSH38IB-F数据手册

XRT83VSH38IB-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
