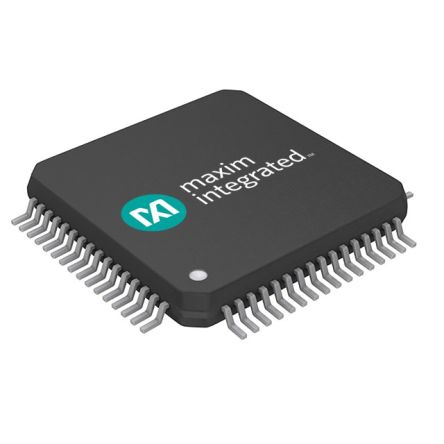

MAX17853ACB/V+

产品分类: 电池管理芯片
厂牌: MAXIM INTEGRATED
产品描述: 美信半导体 数据采集芯片
供应商型号: 2042489P
供应商: 海外现货
标准整包数: 1
MAXIM INTEGRATED 电池管理芯片 MAX17853ACB/V+

MAX17853ACB/V+概述

    MAX17853 高压数据采集系统

    产品简介


    MAX17853 是一款由 Maxim Integrated 推出的高性能数据采集系统,专为高电压和低电压电池模块管理而设计。作为行业领先的 ASIL D 认证电池监控 ASIC,该芯片集成了多种先进的测量功能和诊断功能,广泛应用于各类电池管理系统(BMS)中,例如不间断电源系统(UPS)、电动工具、电动自行车、电动汽车(EVs)、高压电池堆栈、混合动力汽车(HEVs)和超级电容系统等。

    技术参数


    以下是 MAX17853 的主要技术参数:
    - 输入电压范围:-2.5V 到 +5V
    - 共模电压范围:高达 65V
    - 温度测量通道:最多 14 个单元电压测量通道,可配置 6 个辅助输入用于温度、电压或 GPIO
    - 精度:3.6V 单元电压测量精度为 1mV(25°C),5°C 到 40°C 范围内为 2mV,-40°C 到 +125°C 范围内为 4.5mV
    - 冗余性:具备双冗余的 ADC 和比较器(COMP)采集功能
    - 休眠模式电流消耗:2mA
    - 关机模式电流消耗:2µA
    - 工作频率:最高可达 2Mbps 波特率,单个设备传播延迟为 1.5µs
    - 通信接口:可选 UART、双 UART 或 SPI 接口,支持电池管理 UART 协议

    产品特点和优势


    MAX17853 具有以下显著特点和优势:
    - 高度集成:集成了14个单元电压测量通道和6个辅助输入,可用于温度、电压或GPIO测量。
    - 卓越的精度:即使在极端温度下也能保持高精度测量。
    - 低功耗:在休眠模式下仅消耗2mA,在关机模式下几乎无电流消耗。
    - 强大的故障检测能力:内置过电压、欠电压、过温、欠温故障检测及安全警报功能。
    - 灵活的通信接口:支持UART、双UART和SPI接口,便于与其他系统组件进行通信。

    应用案例和使用建议


    MAX17853 可广泛应用于各类电池管理系统中,包括:
    - 不间断电源系统(UPS)
    - 电池供电工具
    - 电动自行车
    - 电动汽车(EVs)
    - 高压电池堆栈
    - 混合动力汽车(HEVs)
    - 超级电容系统
    在使用 MAX17853 时,建议注意以下几点:
    - 正确配置辅助输入:根据具体应用场景合理选择温度、电压或GPIO测量方式。
    - 充分利用冗余功能:在高可靠性要求的应用场景中,应确保启用冗余ADC和比较器采集以提高系统的鲁棒性。
    - 利用通信协议优势:利用内置的电池管理UART协议和高速SPI接口,可以实现快速的数据交换和通信。

    兼容性和支持


    MAX17853 支持多种通信接口,如UART、双UART和SPI,并且具备内部校准振荡器,无需外部晶体。同时,它还提供独特的32位设备ID,便于在系统中进行唯一标识。制造商提供了全面的技术文档和支持服务,以帮助用户解决开发过程中可能遇到的问题。

    常见问题与解决方案


    - 问:如何避免信号干扰?
    答:通过配置硬件报警接口并启用信号检测功能来增强系统的抗干扰能力。

    - 问:如何提高测量精度?
    答:启用软件配置下的过采样功能,结合数字IIR滤波器处理,可有效提升精度。

    - 问:如何处理设备休眠时的电流消耗?
    答:在不进行测量或通信时切换到休眠模式,能将电流消耗降低至2mA以下。

    总结和推荐


    综上所述,MAX17853凭借其卓越的精度、高度集成的特性以及低功耗的设计,在电池管理和监测领域具有显著的竞争优势。无论是在工业、汽车还是消费电子产品领域,MAX17853都能胜任复杂的电池管理系统任务。对于需要高精度、可靠性和低功耗的场合,强烈推荐使用MAX17853。

MAX17853ACB/V+参数

参数
故障保护 -
最小工作供电电压 9V
最大工作供电电压 9 to 65V
接口类型 -
电池类型 锂离子电池
功能 -
最小输出电压 -
输出电流 -
最大输出电压 -
通用封装 LQFP
应用等级 汽车级
包装方式 托盘

MAX17853ACB/V+厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

MAX17853ACB/V+数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED 电池管理芯片 MAXIM INTEGRATED MAX17853ACB/V+ MAX17853ACB/V+数据手册

MAX17853ACB/V+封装设计

查看详情并下载
Symbol
Footprint
3D Model
