首页  >  产品百科  >  LCK-MS-201H18808-WLG

LCK-MS-201H18808-WLG

产品分类:
厂牌: LCKELEC/联晟欣
产品描述:
供应商型号: LCK-MS-201H18808-WLG SMD
供应商: 国内现货
标准整包数: 700
LCKELEC/联晟欣  LCK-MS-201H18808-WLG

LCK-MS-201H18808-WLG概述

    电子元器件产品技术手册

    1. 产品简介

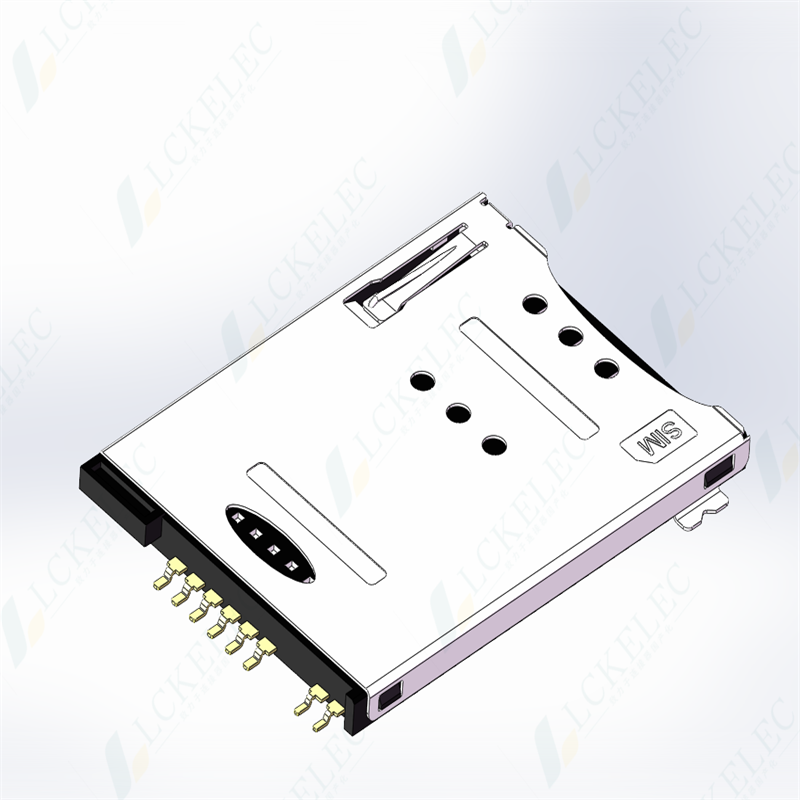

    本电子元器件为连接器类产品,具体为微型SIM卡连接器(Micro SIM Card Connector),主要用于移动通信设备如手机和平板电脑中。产品类型为微型SIM卡连接器(Micro SIM),提供8PIN位设计,具备高度仅为1.88毫米(H188)。产品分为有柱(Y)和无柱(W)两种型号,并可根据需求选择不同的电镀规格(G、G1、G3)以适应不同的应用场景。包装方式采用圆盘(L)。

    2. 技术参数


    - 产品类型:微型SIM卡连接器(Micro SIM)
    - PIN位:8PIN
    - 产品高度:1.88毫米(H188)
    - 电镀规格:G(金镀)、G1(1U金镀)、G3(3U金镀)
    - 包装方式:圆盘(L)
    - 有柱/无柱:Y(有柱)、W(无柱)
    - 工作温度范围:-40°C至+85°C
    - 电压范围:DC 3V至5V
    - 接触电阻:≤20mΩ
    - 插拔寿命:≥10,000次
    - 绝缘电阻:≥100MΩ

    3. 产品特点和优势


    - 高可靠性:接触电阻低且插拔寿命长,确保长期稳定使用。
    - 小巧轻薄:1.88毫米的高度使得其适用于对空间要求严格的设备。
    - 多种电镀选项:可选择金镀、1U金镀、3U金镀,以满足不同腐蚀环境的需求。
    - 兼容性广泛:支持8PIN设计,适用于各种微小型移动设备。

    4. 应用案例和使用建议


    - 应用案例:用于智能手机和平板电脑中的SIM卡槽,确保数据传输的安全与稳定。
    - 使用建议:
    - 在安装时需注意正确方向,避免损坏引脚。
    - 保持清洁,定期检查是否有灰尘或杂质附着,影响信号传输。
    - 针对极端环境,推荐选用3U金镀版本以增强耐腐蚀性能。

    5. 兼容性和支持


    - 兼容性:可与市场上主流的微型SIM卡完美兼容。
    - 厂商支持:提供详细的使用说明和技术支持,客户可通过官方网站或热线咨询相关问题。

    6. 常见问题与解决方案


    - Q: 安装过程中发现有引脚弯曲怎么办?
    - A: 轻轻使用工具校正引脚,切勿强行矫正以免造成进一步损坏。

    - Q: 如何防止灰尘进入SIM卡槽影响信号?
    - A: 定期使用压缩空气或软刷清洁卡槽内部,确保无尘环境。

    - Q: 产品过热应该如何处理?
    - A: 确保周围通风良好,避免在高温环境下长时间运行。如发现异常发热,请立即停止使用并联系售后服务。

    7. 总结和推荐


    综上所述,这款微型SIM卡连接器凭借其可靠的设计、良好的兼容性和强大的技术支持,在移动通信设备领域表现卓越。其小巧轻薄的特点使其非常适合应用于对尺寸要求严苛的移动设备中。强烈推荐给需要高品质SIM卡连接器的客户群体,特别是针对那些追求高性能和耐用性的电子产品制造商。

LCK-MS-201H18808-WLG参数

参数
卡类型 -
安装特性 -
板上高度 -
针脚数 -
类型 -

LCK-MS-201H18808-WLG数据手册

厂牌 PDF简要描述 下载
LCKELEC/联晟欣 LCKELEC/联晟欣 LCK-MS-201H18808-WLG LCK-MS-201H18808-WLG数据手册

LCK-MS-201H18808-WLG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ ¥ 1.92
1400+ ¥ 1.888
2100+ ¥ 1.84
库存: 7000
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 1344
直接购买
加入购物车
