UJC-VP-G-SMT-TR

产品分类:
厂牌: SAME SKY
产品描述:
供应商型号: 179-UJCVPGSMTTR
供应商: Mouser
标准整包数: 1

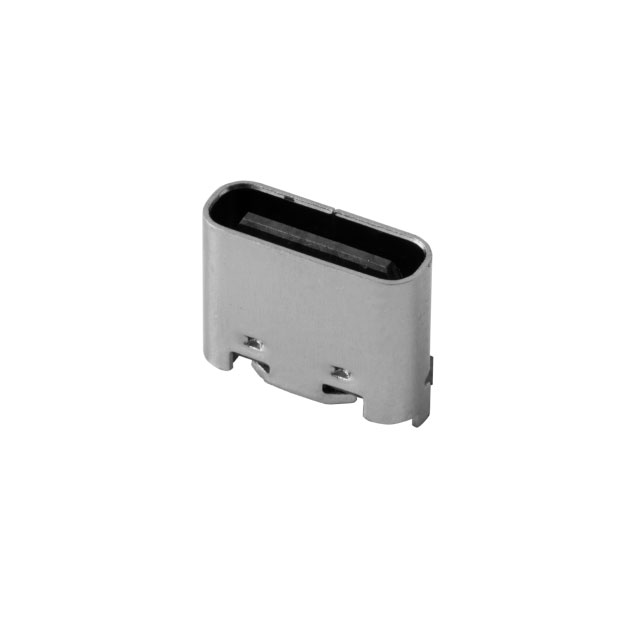

SAME SKY  UJC-VP-G-SMT-TR

UJC-VP-G-SMT-TR概述

    # UJC-VP-G-SMT-TR USB Type C Receptacle 技术手册

    产品简介


    UJC-VP-G-SMT-TR 是一款专为电源应用设计的USB Type C 接口(receptacle)。它具有垂直安装方式,并且适合采用回流焊接工艺,适用于需要高性能和可靠性的电子设备中。此产品广泛应用于计算机、移动设备、智能家居等领域,为其提供稳定的连接接口。

    技术参数


    - 额定输入电压: 20 Vdc
    - 额定输入电流:
    - 电源引脚 (A9, A12, B9, B12): 最大 3.0 A
    - VCONN 引脚 (A5, B5): 最大 1.25 A
    - 接触电阻: 40 mΩ(测量条件:20 mV/100 mA)
    - 绝缘电阻: 100 MΩ
    - 耐压能力: 100 Vac(相邻接触点之间)
    - 插入力: 5 至 20 N
    - 拔出力: 8 至 20 N
    - 使用寿命: 在每小时 200 次循环条件下达到 5,000 次
    - 工作温度范围: -40°C 至 85°C
    - 阻燃等级: UL94V-0
    - RoHS 认证: 支持

    产品特点和优势


    UJC-VP-G-SMT-TR 具有多种显著特点,使其在市场上脱颖而出:
    - 设计精良: 针对电源应用进行了专门设计,以满足高电流需求。
    - 可靠性高: 采用不锈钢外壳和镀镍处理,提升了耐用性和抗腐蚀能力。
    - 适应性强: 工作温度范围广,确保在各种环境中稳定运行。
    - 环保合规: RoHS 认证保证了产品的环保标准。

    应用案例和使用建议


    UJC-VP-G-SMT-TR 适用于多种应用,例如:
    - 计算机设备: 作为USB接口,用于电源供应和数据传输。
    - 移动设备: 可为手机、平板电脑等设备提供稳定的电源接口。
    - 智能家居: 可集成到各类智能家电中,提供可靠的电源连接。
    使用建议
    - 在安装前请确保电路板的厚度为0.8mm,并遵守推荐的 PCB 布局设计。
    - 使用回流焊接工艺时,务必遵循规范的回流曲线,确保焊接质量。
    - 确保在相对湿度 65% 至 70%,温度 25°C 至 30°C 的环境下存储真空包装产品。

    兼容性和支持


    UJC-VP-G-SMT-TR 支持标准 USB Type C 接口协议,并已通过 EIA-364-70 标准认证。CUI Devices 提供技术支持和一年有限保修服务,如有任何问题,可随时联系官方获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入力过大 | 调整焊接参数,确保焊料流动良好 |
    | 链接稳定性差 | 检查并确保 PCB 设计符合推荐要求 |
    | 拔出力不符合要求 | 重新检查插件,确保其完全插入到位 |

    总结和推荐


    UJC-VP-G-SMT-TR USB Type C 接口凭借其出色的电气性能、可靠的设计以及广泛的适用范围,非常适合各种高性能电子产品的需求。我们强烈推荐这款产品给寻求稳定电源连接解决方案的用户。

UJC-VP-G-SMT-TR参数

参数
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

UJC-VP-G-SMT-TR厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJC-VP-G-SMT-TR数据手册

厂牌 PDF简要描述 下载
SAME SKY SAME SKY UJC-VP-G-SMT-TR UJC-VP-G-SMT-TR数据手册

UJC-VP-G-SMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.3853
10+ $ 0.7291 ¥ 6.1609
25+ $ 0.6394 ¥ 5.4029
100+ $ 0.5753 ¥ 4.8613
250+ $ 0.5292 ¥ 4.4717
500+ $ 0.5206 ¥ 4.3987
1000+ $ 0.4774 ¥ 4.0337
4000+ $ 0.4305 ¥ 3.6377
8000+ $ 0.4074 ¥ 3.4425
库存: 1827
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
直接购买
加入购物车
