UJC-HP-L-G-5-MSMT-TR

产品分类:
厂牌: SAME SKY
产品描述:
供应商型号: 179-UJCHPLG5MSMTTR
供应商: Mouser
标准整包数: 1
SAME SKY  UJC-HP-L-G-5-MSMT-TR

UJC-HP-L-G-5-MSMT-TR概述

    UJC-HP-L-G-5-MSMT-TR USB 接收器技术手册解析

    1. 产品简介

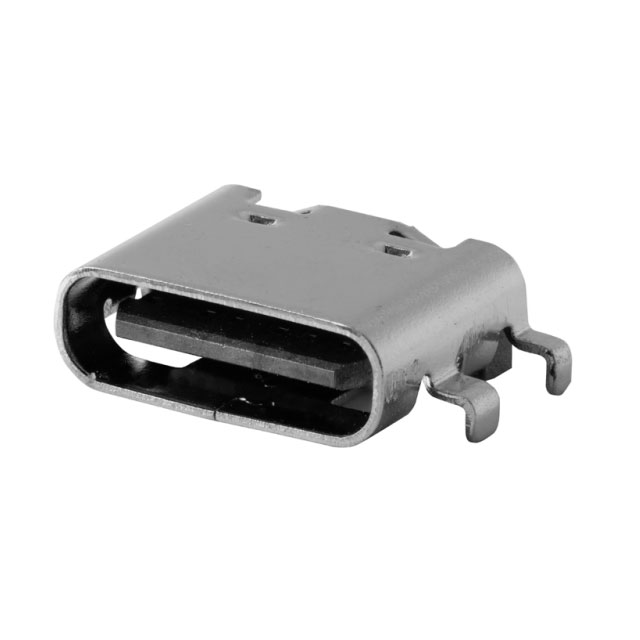

    UJC-HP-L-G-5-MSMT-TR 是一款 USB Type C 接收器,主要用于电力传输应用。它具有兼容表面贴装焊接的能力,并以卷带式包装提供,适合大规模生产。该产品符合EIA-364-70标准,适用于各种工业及消费电子产品。

    2. 技术参数


    以下是UJC-HP-L-G-5-MSMT-TR的技术规格:
    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 | - | 20 | - | - | Vdc |
    | 额定输入电流(电源针) | 联合(A9, A12, B9, B12) | 3.0 | - | - | A |
    | 额定输入电流(VCONN针) | 分别(A5, B5) | 1.25 | - | - | A |
    | 接触电阻 | 相邻端子之间 | 40 | - | - | mΩ |
    | 绝缘电阻 | 相邻接触之间 | 100 | - | - | MΩ |
    | 电压耐受力 | 相邻接触之间 | 100 | - | - | Vac |
    | 插入力 | 速度为12.5 mm/min | 5 | - | 20 | N |
    | 拔出力 | 速度为12.5 mm/min | 8 | - | 20 | N |
    | 寿命 | 速率200次/小时 | 5,000 | - | - | 次 |
    | 工作温度范围 | -30 | 85 | - | °C |
    | 阻燃等级 | UL94V-0 | - | - | - | - |
    | RoHS认证 | - | 是 | - | - | - |
    注:所有规格在10~35°C,湿度45~85%,标准大气压条件下测量,除非另有说明。

    3. 产品特点和优势


    UJC-HP-L-G-5-MSMT-TR 的特点如下:
    - 设计用于纯电力传输应用。
    - 兼容回流焊工艺,便于大规模生产。
    - 卷带式包装,方便运输和储存。
    - 使用高性能材料和镀层,确保长期稳定运行。
    - 较高的绝缘电阻和电压耐受能力,确保产品安全可靠。
    这些特点使其成为许多电子设备的理想选择,特别是那些需要高可靠性电力传输的应用。

    4. 应用案例和使用建议


    UJC-HP-L-G-5-MSMT-TR 主要应用于需要USB Type C连接器的电力传输设备中。例如,智能手机充电站、智能家电、汽车充电设备等。为了确保最佳性能和可靠性,在设计和安装过程中需注意以下几点:
    - 确保接触电阻最小化,以提高电力传输效率。
    - 在设计PCB布局时,遵循制造商提供的推荐布局,以确保良好的热管理。
    - 在组装前检查插入力和拔出力,确保接插稳固。

    5. 兼容性和支持


    该产品兼容各种符合USB Type C标准的电子设备和电路板。制造商提供了详细的文档和技术支持,包括产品页面、3D模型和PCB封装信息。此外,制造商还提供一年的有限保修期,确保用户能够获得必要的技术支持和服务。

    6. 常见问题与解决方案


    根据技术手册中的常见问题,我们列出了几个可能遇到的问题及其解决方案:
    - 问题:无法进行回流焊接
    - 解决方案: 确保回流焊的温度曲线正确,且焊接在开启真空包装后3个月内完成。
    - 问题:接触电阻高
    - 解决方案: 检查接插部位是否清洁,并重新进行焊接。
    - 问题:产品无法正常工作
    - 解决方案: 确认电源针和接地针连接正确,重新检查电路板布局和接线。

    7. 总结和推荐


    UJC-HP-L-G-5-MSMT-TR 是一款高度可靠的USB Type C接收器,适用于需要高效电力传输的应用场合。其出色的机械性能和优秀的电学特性使其在市场上具备较强的竞争力。总体来说,这款产品非常适合需要高效稳定电力传输的设备,推荐广泛使用。

UJC-HP-L-G-5-MSMT-TR参数

参数
类型 -
公母头 -
规格 -
额定电压 -
端口数 -
触头数量 -
零件状态 在售
包装方式 卷带包装

UJC-HP-L-G-5-MSMT-TR厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJC-HP-L-G-5-MSMT-TR数据手册

厂牌 PDF简要描述 下载
SAME SKY SAME SKY UJC-HP-L-G-5-MSMT-TR UJC-HP-L-G-5-MSMT-TR数据手册

UJC-HP-L-G-5-MSMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.69 ¥ 5.8305
10+ $ 0.575 ¥ 4.8588
25+ $ 0.5233 ¥ 4.4215
100+ $ 0.4818 ¥ 4.0712
250+ $ 0.4622 ¥ 3.9059
500+ $ 0.445 ¥ 3.7599
1000+ $ 0.4126 ¥ 3.4861
4000+ $ 0.3875 ¥ 3.274
8000+ $ 0.3738 ¥ 3.1586
库存: 5980
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.83
