首页  >  产品百科  >  V25S250P

V25S250P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 390V 22KA 1 351V 429V 320V 250V 435J 1.75nF@1MHz 插件 通孔安装 32.5mm(长度)*28mm(宽度)
供应商型号: 2786539
供应商: 海外现货
标准整包数: 1

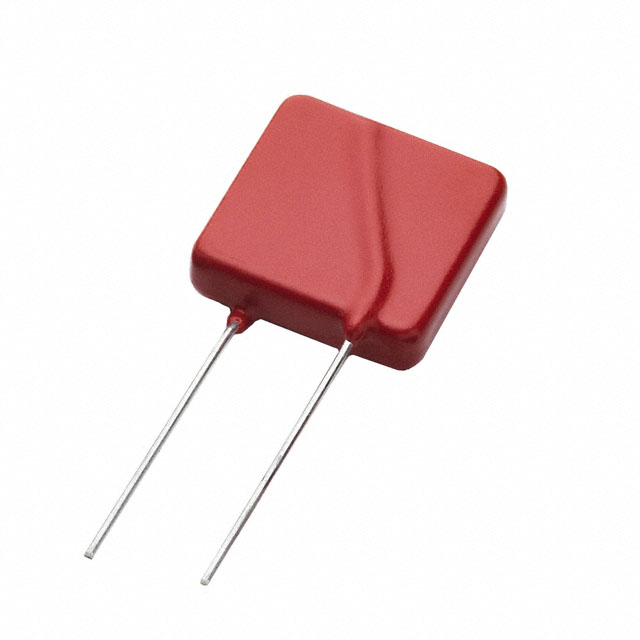

LITTELFUSE 压敏电阻 V25S250P

V25S250P概述

    # UltraMOVTM 25S 变阻器系列产品技术手册

    1. 产品简介


    UltraMOVTM 25S 变阻器系列是一种高性能的金属氧化物压敏电阻(MOVs),专为需要高浪涌电流额定值和高能量吸收能力的应用而设计。此系列变阻器通过铅、卤素和RoHS合规,广泛应用于交流线路电压保护设备,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、电能表等。此外,这些变阻器还能有效钳制来自雷击、感应负载切换或电容器组切换产生的高压瞬态浪涌。
    主要功能:
    - 高峰值浪涌电流能力:22kA(单脉冲)
    - 最大连续工作电压范围:115Vac至750Vac
    - 高温适应性:支持105°C的工作温度
    - 符合多个国际认证标准,包括UL 1449、IEC 61051和IEC 62368
    应用领域:
    - 浪涌保护设备(SPD)
    - 不间断电源(UPS)
    - 工业控制设备
    - 家用电器保护

    2. 技术参数


    以下是UltraMOVTM 25S变阻器系列的关键技术参数:
    | 参数 | 规格 |

    | 最大峰值电压(V) | 750Vac |
    | 最小连续浪涌电压(VM(AC)RMS) | 115Vac |
    | 最大持续直流电压(VM(DC)) | 970V |
    | 单脉冲峰值浪涌电流(ITM) | 22kA(8/20μs) |
    | 能量吸收能力(WTM) | 230至890焦耳(2ms脉冲波形) |
    | 工作温度范围(TA) | -40°C至+85°C |
    | 储存温度范围(TSTG) | -40°C至+125°C |
    此外,UltraMOVTM 25S变阻器系列还具备出色的绝缘能力和耐久性,符合MIL–STD–202标准,绝缘电阻可达1000兆欧。

    3. 产品特点和优势


    UltraMOVTM 25S变阻器系列凭借其多项独特功能在市场上具有显著的竞争优势:
    - 高浪涌电流能力:22kA单脉冲浪涌电流,确保在极端条件下保持稳定性能。
    - 高能量吸收能力:适用于高能瞬态浪涌保护。
    - 高温适应性:支持高达85°C的环境温度,无需降额运行。
    - 环保设计:铅、卤素和RoHS合规,满足现代电子产品环保要求。
    - 紧凑设计:径向引线设计,适合空间受限的应用。
    这些特性使得UltraMOVTM 25S成为工业和消费电子领域的理想选择。

    4. 应用案例和使用建议


    应用案例:
    - 浪涌保护设备(SPD):在电源线路上安装UltraMOVTM 25S变阻器可以有效保护敏感电子设备免受雷击引起的瞬态浪涌影响。
    - 不间断电源(UPS):在UPS前端加入UltraMOVTM 25S变阻器可提高系统对瞬态电压波动的抵抗能力。
    使用建议:
    - 确保变阻器的额定电压与系统工作电压匹配。
    - 在高湿环境中使用时,需考虑湿度老化测试的影响。
    - 若环境温度超过85°C,需降低浪涌电流和能量吸收能力的额定值。

    5. 兼容性和支持


    UltraMOVTM 25S变阻器系列已通过多项国际认证,包括UL 1449、IEC 61051和IEC 62368,与其他标准设备兼容良好。厂商提供全面的技术支持和售后服务,确保客户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 变阻器无法正常启动 | 检查连接线路是否正确,确保符合额定电压要求 |
    | 变阻器发热严重 | 减少瞬态浪涌电流,避免过载 |
    | 变阻器寿命短 | 确保工作环境温度不超出允许范围 |

    7. 总结和推荐


    综上所述,UltraMOVTM 25S变阻器系列以其卓越的性能和可靠性成为高能瞬态浪涌保护的理想选择。无论是浪涌保护设备还是UPS系统,该系列产品都能提供可靠且高效的解决方案。因此,我们强烈推荐该产品用于各种需要高压瞬态保护的应用场景。如果您正在寻找一款兼具高性能和环保特性的变阻器,UltraMOVTM 25S无疑是一个明智的选择。

V25S250P参数

参数
压敏电压 390V
浪涌电流 22KA
最大直流电压 320V
不同频率时的电容 1.75nF@1MHz
最大交流电压 250V
能量 435J
最小压敏电压 351V
电路数 1
最大压敏电压 429V
长*宽*高 32.5mm(长度)*28mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V25S250P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V25S250P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V25S250P V25S250P数据手册

V25S250P封装设计

查看详情并下载
Symbol
Footprint
3D Model
