V10P140P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 220V 3.5KA 180V 140V 27.5J
供应商型号: ZT-V10P140P
供应商: 海外现货
标准整包数: 1

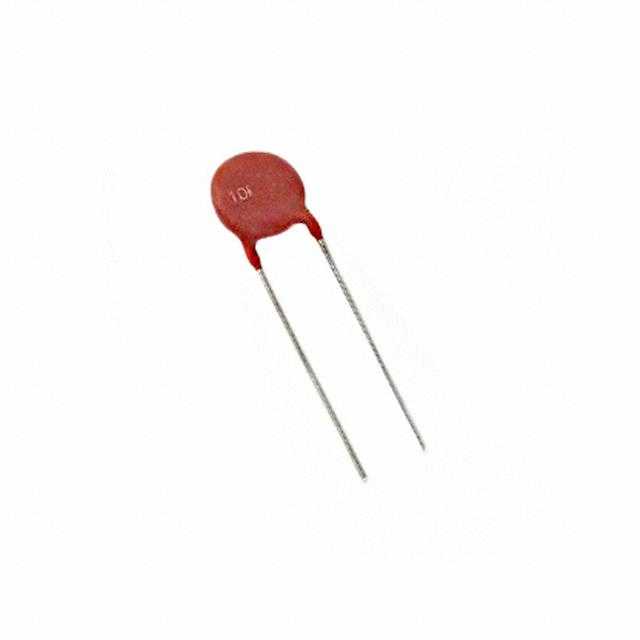

LITTELFUSE 压敏电阻 V10P140P

V10P140P概述

    UltraMOV® Varistor Series 技术手册

    产品简介


    UltraMOV® 系列金属氧化物压敏电阻(MOV)专为要求高脉冲浪涌电流额定值和高能量吸收能力的应用而设计。这些压敏电阻主要用于交流线路电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、交流电表等。这些应用需要对来自雷击、电感负载切换或电容器组切换的高瞬态浪涌电流进行电压钳位。

    技术参数


    UltraMOV® 系列压敏电阻的主要技术参数如下:
    - 封装尺寸:7 mm、10 mm、14 mm 和 20 mm。
    - 电压范围:交流电压范围为 130 VAC 至 625 VAC。
    - 单脉冲峰值电流:最大可达 10 kA(20 mm 型号)。
    - 单脉冲能量:范围从 12.5 J 到 400 J。
    - 工作温度范围:环氧涂层为 -55°C 至 +85°C;酚醛涂层为 -55°C 至 +125°C。
    - 存储温度范围:环氧涂层为 -55°C 至 +125°C;酚醛涂层为 -55°C 至 +150°C。
    - 绝缘耐压能力:2500 V。
    - 阻抗绝缘:1000 MΩ。
    - 连续额定值:在 85°C 下,持续额定值适用于多种型号和电压等级。

    产品特点和优势


    UltraMOV® 系列压敏电阻具备以下特点和优势:
    - 环保特性:无铅、无卤素、符合 RoHS 标准。
    - 高峰值浪涌电流:最高可达 10 kA(单个 8 x 20 脉冲)。
    - 标准操作电压范围:与常见的交流线电压相兼容(130 VAC 至 625 VAC)。
    - 最大漏电流:经过严格测试以确保最佳性能。
    - 多种电压类型:可定制不同的电压类型。
    - 标准引脚形式和间距:方便集成和兼容其他设备。
    - 宽工作温度范围:最高可达 125°C(使用酚醛涂层选项)。

    应用案例和使用建议


    UltraMOV® 系列压敏电阻广泛应用于各种需要电压钳位保护的应用中,例如:
    - 浪涌保护装置(SPD):用于保护敏感电子设备免受雷击等大电流冲击的影响。
    - 不间断电源(UPS):提供额外的电压钳位保护,增强系统的稳定性。
    - 交流电源插座:用于家用电器和其他设备的电压保护。
    使用建议:
    - 环境温度管理:由于工作温度较高,应注意散热设计,特别是在高温环境下使用时。
    - 脉冲次数限制:避免短时间内重复发生大量脉冲,以防止过热。

    兼容性和支持


    UltraMOV® 系列压敏电阻具有广泛的认证和兼容性:
    - 安全认证:获得 UL 认证、CSA 认证和 IEC 认证。
    - 支持和维护:提供良好的技术支持和售后服务。如有特殊需求或定制选项,请联系 Littelfuse 的代表讨论。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,列出以下可能遇到的问题及解决方法:
    - 问题:过高的环境温度导致设备损坏。
    - 解决方案:增加散热措施,如散热片或其他散热装置,确保设备在指定的工作温度范围内运行。

    - 问题:过载或频繁脉冲导致设备过热。
    - 解决方案:检查电路设计,避免长时间和频繁的过载情况,确保适当的冷却措施。

    总结和推荐


    UltraMOV® 系列金属氧化物压敏电阻凭借其高性能、可靠性以及广泛的应用范围,成为市场上非常受欢迎的产品。其在高压和高频脉冲下的卓越表现使其在保护关键电子设备方面具有显著的优势。推荐在需要高可靠性和严格保护要求的应用中使用该产品。

V10P140P参数

参数
压敏电压 220V
最大压敏电压 -
浪涌电流 3.5KA
能量 27.5J
最小压敏电压 -
不同频率时的电容 -
最大直流电压 180V
电路数 -
最大交流电压 140V

V10P140P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V10P140P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V10P140P V10P140P数据手册

V10P140P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.18
库存: 0
起订量: 173 增量: 1000
