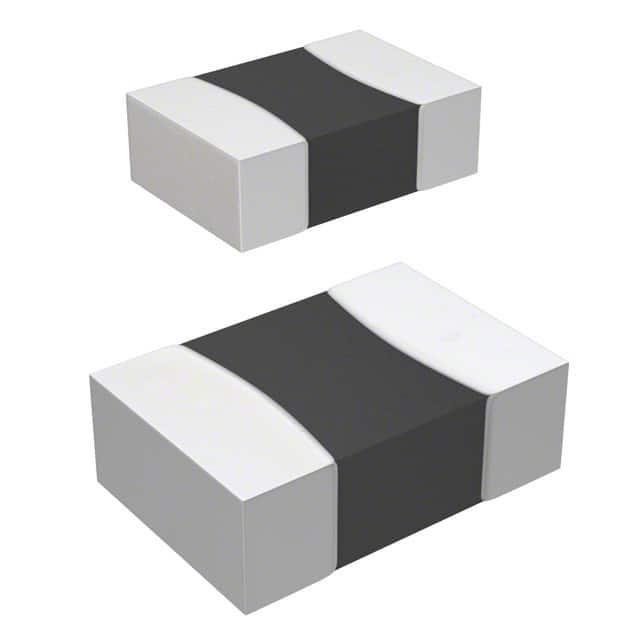

V18AUMLA1210NA

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27.5V 1.5A 1 23V 32V 18V 14V 3J 1210 贴片安装 3.2mm*2.54mm*1.8mm
供应商型号: ZT-V18AUMLA1210NA
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 V18AUMLA1210NA

V18AUMLA1210NA概述

    文章标题:表面贴装多层变阻器(MLVs)AUML系列技术详解

    一、产品简介


    Littelfuse公司推出的AUML系列多层瞬态浪涌抑制器专为汽车领域的瞬态电压保护而设计。这些变阻器能够有效抑制因电感放电等引起的破坏性瞬态电压,广泛应用于ABS制动系统、发动机控制、气囊控制系统、雨刷电机控制等汽车电子系统中。该系列产品具有温度无关的瞬态抑制特性,可在-40°C至125°C的工作范围内提供可靠的保护。
    AUML系列通过半导体陶瓷材料实现坚固保护及卓越的能量吸收能力,同时采用无引线芯片封装形式以消除引线电感并提高响应速度。相比传统的硅瞬态电压抑制二极管(TVS),它能显著节省电路板空间,赋予设计师更大的布局灵活性。

    二、技术参数


    以下是AUML系列的主要技术参数:
    | 参数 | 值范围 |

    | 最大连续直流工作电压(VM(DC))| 18V、24V、48V、68V |
    | 跳闸启动电压(VJUMP) | 24.5V |
    | 负载突卸能量(WLD) | 1.5J至25J |
    | 工作环境温度范围 | -40°C 至 +125°C |
    | 封装尺寸 | 1206、1210、1812、2220 |
    | 额定峰值脉冲电流(IP) | 1.5A至10.0A |
    该系列产品在高温环境下无需降额处理,其优越的瞬态电压钳位能力和超低寄生电感(接近零)使其成为车载电子系统的理想选择。
    三、产品特点与优势
    1. AEC-Q200认证:满足汽车电子标准要求,确保高性能和高可靠性。
    2. 无铅环保:符合RoHS规范,对环境友好。
    3. 优异的能量吸收能力:能够承受高达25J的负载突卸脉冲。
    4. 小体积、高效率:相比传统TVS器件,占用更少的空间且保持高效性能。
    5. 出色的温度稳定性:在宽广的工作温度区间内,器件性能几乎不受温度影响。
    这些特点使AUML系列成为许多复杂电子系统设计的理想选择。
    四、应用案例与使用建议
    AUML系列产品广泛应用于汽车工业中的瞬态电压防护场景,例如:
    - 抑制电感开关产生的瞬态事件;
    - 保护敏感组件免受IEC 61000-4-2(等级4)标准的ESD冲击;
    - 用于电磁兼容性测试中的IC和晶体管防护。
    在实际使用中,建议将变阻器尽量靠近需要保护的目标部件布线,并确保其安装位置具备良好的散热条件。此外,在高温环境下运行时需特别注意负载突卸频率以避免器件过热。
    五、兼容性与支持
    AUML系列产品与其他电子元器件和模块具有良好的兼容性,适用于多种主流电路设计。Littelfuse提供全面的技术支持,包括详细的焊接指南及热管理方案,帮助用户优化产品性能。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 变阻器工作温度异常导致失效 | 确保工作环境温度不超过规定限值;更换散热片。 |
    | 设备出现过大的漏电流 | 检查安装工艺是否存在瑕疵;更换合格型号产品。 |
    七、总结与推荐
    总体而言,AUML系列凭借其高可靠性和紧凑设计成为汽车电子防护领域的佼佼者。无论是对于严苛环境下的负载突卸保护还是小型化PCB设计需求,该系列产品都展现出强大的市场竞争力。因此,强烈推荐在相关项目中选用此款变阻器,尤其是在面对高强度瞬态事件的应用场景中。
    最终结论:非常推荐!

V18AUMLA1210NA参数

参数
压敏电压 27.5V
浪涌电流 1.5A
最大压敏电压 32V
电路数 1
最小压敏电压 23V
不同频率时的电容 -
最大交流电压 14V
最大直流电压 18V
能量 3J
长*宽*高 3.2mm*2.54mm*1.8mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装

V18AUMLA1210NA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18AUMLA1210NA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18AUMLA1210NA V18AUMLA1210NA数据手册

V18AUMLA1210NA封装设计

查看详情并下载
Symbol
Footprint
3D Model
