V130LA10AP

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 205V 4.5KA 1 184.5V 2.255KV 175V 130V 38J 1nF@1MHz 通孔安装 12mm(长度)*20mm(高度)
供应商型号: REB-WVDR3095
供应商: 海外现货
标准整包数: 700

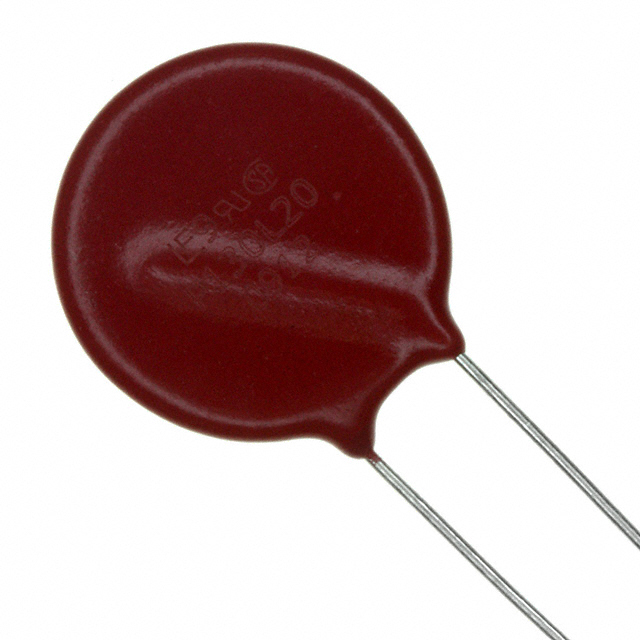

LITTELFUSE 压敏电阻 V130LA10AP

V130LA10AP概述


    产品简介


    LA Varistor Series 瞬态电压抑制器
    LA Varistor Series 是一款径向引线型金属氧化物压敏电阻(MOV),专为连续运行于交流电源线上而设计。这些产品通过了UL认证,且提供多种标准引脚形式选择。它们主要用于抑制电源线上的瞬态电压,为电力系统的稳定运行提供了有效的保护。

    技术参数


    - 型号尺寸:7mm, 10mm, 14mm 和 20mm
    - 交流额定电压范围(VM(AC)RMS):130V 至 1000V
    - 直流额定电压范围(VM(DC)):175V 至 1200V
    - 能量吸收能力(WTM):高达360J
    - 峰值脉冲电流(ITM):8/20µs电流波下,1200A至6500A
    - 单脉冲能量范围:10/1000µs电流波下,11J至360J
    - 工作温度范围(TA):-55°C 至 +85°C
    - 存储温度范围(TSTG):-55°C 至 +125°C
    - 温度系数(aV):钳位电压(VC)的温度系数小于0.01%/°C
    - 高电压试验封装(COATING隔离电压能力):需承受2500V直流电压,持续一分钟(依据MIL-STD 202, Method 301)
    - COATING绝缘电阻:1000 MΩ

    产品特点和优势


    - 环保特性:无铅、无卤素且符合RoHS标准。
    - 宽工作电压范围:从130V到1000V,适用于广泛的电源需求。
    - 高温耐受性:在高达85°C的环境中无需降额。
    - 多种包装形式:可选带状和盘式包装或散装包装。
    - 低温度系数:钳位电压的温度系数低于0.01%/°C,确保在不同温度下的稳定表现。
    - 快速响应:能在8/20µs的电流波形下承受高达6500A的峰值脉冲电流。
    - 高能量吸收能力:可吸收高达360J的能量,确保长时间稳定运行。

    应用案例和使用建议


    LA Varistor Series广泛应用于各类电源系统,如工业控制设备、家用电器、通讯设施等。这些产品通常被用于保护敏感电子组件免受电压突变的影响。使用时应注意以下几点:
    - 正确安装位置:应将LA Varistor Series放置在靠近可能产生瞬态电压的位置,以保证最佳的保护效果。
    - 适当的散热:由于在高温环境下可能需要降额使用,确保设备的良好散热是必要的。
    - 匹配合适的电容值:选择合适的容值以保证电路稳定,同时减少电容值过大带来的负面影响。

    兼容性和支持


    - 其他电子元器件兼容性:LA Varistor Series能够与其他标准电子元件配合使用,但具体兼容性需根据实际应用场景进行测试验证。
    - 厂商支持:Littelfuse公司提供全面的技术支持和售后服务,帮助用户解决各种应用问题。

    常见问题与解决方案


    - Q: LA Varistor Series是否支持重复使用?
    - A: LA Varistor Series具有较高的瞬态电流处理能力,但在重复使用过程中,需注意监控其性能并定期更换以确保安全。
    - Q: 如何判断LA Varistor Series是否已失效?
    - A: 可通过测量其漏电流和钳位电压的变化来判断。若发现明显变化,则说明该产品可能已经失效,应及时更换。

    总结和推荐


    LA Varistor Series是一款高性能的瞬态电压抑制器,具备出色的环保特性、广泛的电压适应范围和可靠的温度稳定性。其独特的设计使其在各种复杂的应用环境中表现出色。对于需要对电源线路进行有效保护的应用场合,强烈推荐使用LA Varistor Series。

V130LA10AP参数

参数
压敏电压 205V
电路数 1
浪涌电流 4.5KA
不同频率时的电容 1nF@1MHz
最小压敏电压 184.5V
最大交流电压 130V
能量 38J
最大直流电压 175V
最大压敏电压 2.255KV
长*宽*高 12mm(长度)*20mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

V130LA10AP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V130LA10AP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V130LA10AP V130LA10AP数据手册

V130LA10AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.0723 ¥ 0.6344
1400+ $ 0.0704 ¥ 0.6178
2100+ $ 0.0692 ¥ 0.6068
4200+ $ 0.0692 ¥ 0.6068
6300+ $ 0.0673 ¥ 0.5901
库存: 700
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 444.08
