ECS40A

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-ECS40A
供应商: 海外现货
标准整包数: 1

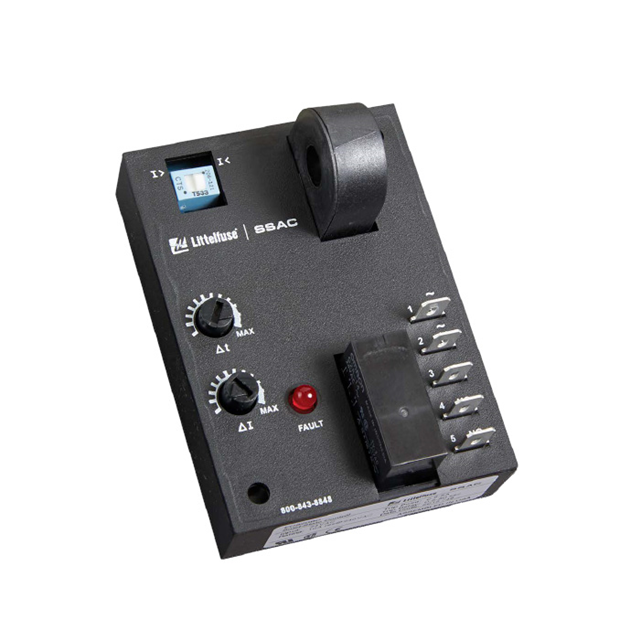

LITTELFUSE 其他工具 ECS40A

ECS40A概述

    ECS Series单相交流电流传感器

    产品简介


    Littelfuse的ECS系列单相交流电流传感器是一种通用的过流或欠流感应控制装置。该系列产品内置环形变压器(toroidal sensor),能够消除单独安装电流互感器带来的不便,并且能够提供与被监测电路的隔离。ECS系列产品适用于多种应用场景,例如检测锁定转子、负载丢失、加热器或灯负载断开等问题,或者验证操作的发生或结束。

    技术参数


    | 参数类别 | 规格 |

    | 输入电压 | 24VAC, 120VAC, 230VAC, 12VDC, 24VDC |
    | 传感模式 | 过电流或欠电流,可通过面板或工厂预设 |
    | 跳闸点范围 | 0.5A - 50A,分三档可调或固定 |
    | 温度影响 | 跳闸点与温度的关系:±5% |
    | 响应时间 | ≤ 75ms |
    | 检测频率 | 45/500 Hz |
    | 输出类型 | 电磁继电器,隔离型,SPDT |
    | 输出额定值 | 10A电阻负载@240VAC; 1/4hp@125VAC; 1/2hp@250VAC |
    | 隔离电压 | ≥ 2500V RMS输入到输出 |
    | 尺寸 | H 88.9mm (3.5");W 63.5mm (2.5");D 44.5mm (1.75") |
    | 工作/存储温度 | -40°C至60°C / -40°C至85°C |
    | 湿度 | 95%相对湿度,不凝结 |
    | 重量 | 约6.4盎司(181克) |

    产品特点和优势


    - 内置环形变压器:无需单独安装电流互感器,提供了与被监测电路的隔离。
    - 封装保护:抗冲击、振动和湿度。
    - 可调模式、跳闸点和延时:灵活适用于多种应用场合。
    - 10A,SPDT隔离继电器输出:可控制交流电压负载。

    应用案例和使用建议


    ECS系列传感器可以用于各种工业应用场景,例如电机控制、空调系统、发电站和变电站的监控等。当应用于需要严格监控电流的应用场景时,可以根据具体需求选择不同的型号和参数。
    使用建议:
    - 在进行调整前确保电源已连接并稳定。
    - 可以通过多次穿过环形传感器来提高灵敏度。
    - 当使用外部电流互感器时,应选择合适的二次侧电线,以便与ECS的环形传感器配合使用。

    兼容性和支持


    ECS系列电流传感器具有广泛的兼容性,可以轻松集成到现有的控制系统中。如果在使用过程中遇到问题,可以通过电话800-843-8848联系Littelfuse获得技术支持。

    常见问题与解决方案


    - 问题1:如何调整跳闸点和延时?
    - 解答:将调整旋钮设置为所需模式(过电流或欠电流),然后逐步调整跳闸点和延时,直到LED指示灯熄灭。

    - 问题2:在何种情况下应增加敏感度?
    - 解答:当监测负载较小时,可以通过多次穿过环形传感器来提高敏感度。

    总结和推荐


    综上所述,ECS系列单相交流电流传感器以其广泛的功能范围、高精度和良好的稳定性,在众多应用中表现出色。其独特的内置环形变压器设计、多种调整选项以及可靠的继电器输出使其成为理想的工业监控解决方案。我们强烈推荐此系列产品给需要精确电流监测和控制的客户。

ECS40A参数

参数
长*宽*高 88.9mm*63.5mm*44.5mm
安装方式 底座安装
零件状态 在售
包装方式 散装

ECS40A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ECS40A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ECS40A ECS40A数据手册
