V07E175PL2T7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 270V 1.75KA 1 297V 225V 175V 17J 130pF@1MHz 通孔安装 15mm(高度)
供应商型号: ZT-V07E175PL2T7
供应商: 海外现货
标准整包数: 1

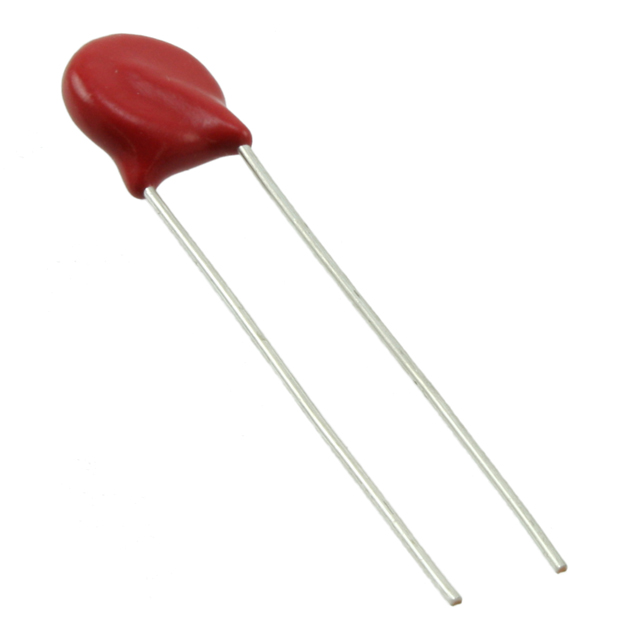

LITTELFUSE 压敏电阻 V07E175PL2T7

V07E175PL2T7概述


    产品简介


    UltraMOV®金属氧化物压敏电阻系列
    UltraMOV®金属氧化物压敏电阻(MOV)系列专为需要高峰值浪涌电流等级和高能量吸收能力的应用设计。这些压敏电阻主要用于交流线电压应用,例如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、交流电表等,它们需要对来自闪电、感应负载开关或电容器组切换的高瞬态浪涌电流进行电压钳位。

    技术参数


    - 尺寸:7 mm, 10 mm, 14 mm 和 20 mm 径向引脚
    - 环保认证:无铅、无卤素且符合RoHS标准
    - 最大峰值浪涌电流(ITM):最高可达10 kA(单个8 x 20 µs脉冲,20 mm)
    - 标准操作电压范围:兼容常见的交流线电压(130 VAC至625 VAC)
    - 定制电压类型:可提供不同电压类型
    - 工作温度范围:环氧涂层为-55°C 至 +85°C;酚醛涂层为-55°C 至 +125°C
    - 存储温度范围:环氧涂层为-55°C 至 +125°C;酚醛涂层为-55°C 至 +150°C
    - 最高隔离电压:2500 V
    - 绝缘电阻:1000 MΩ
    - 认证:UL、CECC、IEC认证

    产品特点和优势


    1. 高可靠性:UltraMOV®压敏电阻具备极高的峰值浪涌电流耐受能力和高能量吸收能力,能够在极端环境下稳定工作。
    2. 环保材料:采用无铅、无卤素且符合RoHS标准的材料制造,适用于各种环保要求严格的应用场合。
    3. 宽泛的操作电压范围:能够满足各种电压需求,适用于多种应用场景。
    4. 广泛认证:获得UL、CECC、IEC等多种国际安全认证,确保其在各种环境中可靠运行。

    应用案例和使用建议


    - 应用案例:UltraMOV®压敏电阻广泛应用于浪涌保护装置、不间断电源、交流电表等领域。例如,在UPS系统中,当电网电压发生突变时,UltraMOV®可以迅速响应并吸收能量,保护下游设备不受损害。
    - 使用建议:安装时应注意选择合适的工作电压,并根据实际需求选择合适的尺寸和型号。在高湿度环境下,建议使用酚醛涂层以提高可靠性。

    兼容性和支持


    - 兼容性:UltraMOV®压敏电阻与其他电子元器件具有良好的兼容性,易于集成到现有系统中。
    - 支持和服务:厂商提供详细的安装指南和技术支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题1:如何选择合适的电压等级?
    - 解决方案:应根据实际应用场景和所需保护电压等级来选择合适的压敏电阻型号。
    - 问题2:如何处理安装过程中的焊接问题?
    - 解决方案:遵循厂商提供的焊接工艺曲线进行焊接,确保焊接质量。

    总结和推荐


    综上所述,UltraMOV®金属氧化物压敏电阻凭借其高可靠性、环保材料和广泛认证等特点,在众多应用场景中表现出色。它不仅适用于各种复杂的工业环境,还具备卓越的防护能力。对于需要高度可靠的电路保护解决方案的工程师和设计师来说,UltraMOV®是一个值得信赖的选择。
    参考资料
    - Littelfuse官方技术文档
    - UL, CECC, IEC认证文件
    - UltraMOV®系列压敏电阻产品手册
    希望上述内容能够为您提供有价值的参考,如果您有任何进一步的需求或疑问,请随时联系我们。

V07E175PL2T7参数

参数
压敏电压 270V
电路数 1
能量 17J
最大交流电压 175V
浪涌电流 1.75KA
不同频率时的电容 130pF@1MHz
最大压敏电压 297V
最小压敏电压 -
最大直流电压 225V
长*宽*高 15mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V07E175PL2T7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E175PL2T7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E175PL2T7 V07E175PL2T7数据手册

V07E175PL2T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
