AF0500-00

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述: Electromechanical Relay 110 to 250VDC 100 to 240VAC 20A (200x54x130)mm DIN Rail Protective Relay
供应商型号: F10411-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 其他工具 AF0500-00

AF0500-00概述

    电子元器件产品技术手册:Littelfuse AF0500弧闪继电器

    产品简介

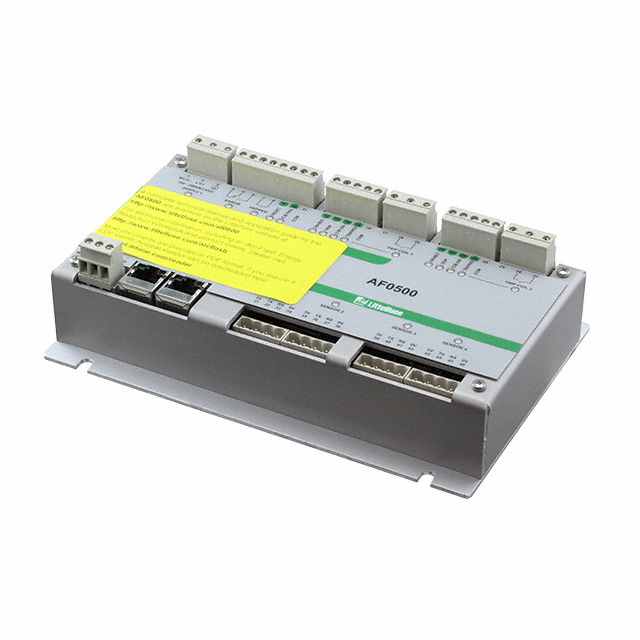

    Littelfuse AF0500是一款基于微处理器的弧闪继电器,主要用于限制弧闪故障造成的损害。该设备通过检测弧闪产生的光信号,快速触发断路器切断电源。AF0500广泛应用于开关柜、变压器及电力转换器等领域。此外,它还具有健康监测功能,确保系统的安全可靠运行。

    技术参数


    - 电源供应:100至240Vac(+10%,-15%)50/60Hz,20VA;110至250Vdc(+10%,-20%),8W;24至48Vdc(+10%,-20%),4W。
    - 传感器输入:4个光传感器输入,支持PGA-LS10点传感器和PGA-LS20/PGA-LS30光纤传感器。
    - 触发输出:2个IGBT开关。
    - 额定电压:24至300Vac,24至300Vdc。
    - 额定电流:20A,持续2秒;10A,持续5秒。
    - 通信接口:以太网(两个端口带内置交换机),Modbus® TCP。
    - 尺寸:高130mm(5.1英寸);宽200mm(7.9英寸);深54mm(2.1英寸)。
    - 操作温度范围:-40°C至+70°C(-40°F至158°F)。
    - 认证:UL认证(UL508),CE,RCM,FCC,CSA。

    产品特点和优势


    1. 多功能传感器支持:可同时连接点式传感器和光纤传感器,实现更广泛的覆盖。
    2. 极快的响应时间:<1毫秒的弧闪保护响应时间,显著减少伤害风险。
    3. 多用途触发输出:支持上游断路器跳闸或连接断路器跳闸等应用。
    4. 灵活的配置方式:可通过内置USB接口进行配置,简化复杂系统的设置。
    5. 冗余设计:双固态触发电路提供双重保护路径,确保可靠性。
    6. 远程监控能力:可通过USB接口和事件记录器进行数据日志管理。

    应用案例和使用建议


    1. 系统配置:AF0500适用于各种系统配置,无论是新项目还是改造项目。
    2. 传感器安装:通常每柜建议安装1至2个传感器,覆盖水平和垂直母线、断路器隔间、抽屉及所有存在弧闪风险的地方。
    3. 故障定位:采用光纤传感器进行线路布设,提高故障定位速度和准确性。

    兼容性和支持


    AF0500可与多种配件配合使用,如PGA-LS10点传感器、PGA-LS20/PGA-LS30光纤传感器以及PGA-1100二极管逻辑单元。这些配件可进一步增强系统的灵活性和适用性。Littelfuse提供完善的客户支持和维护服务,确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    1. 问:AF0500如何配置?
    答:可使用内置USB接口软件进行配置,对于简单应用无需PC配置即可直接使用。
    2. 问:AF0500支持哪些通讯协议?
    答:支持Modbus® TCP通信协议,方便与PLC等控制系统集成。
    3. 问:如何保证AF0500的长期稳定性?
    答:通过连续监控传感器和输入信号确保系统的可靠性和安全性。

    总结和推荐


    Littelfuse AF0500弧闪继电器凭借其快速反应、强大兼容性及灵活配置能力,在电力系统保护方面表现出色。其丰富的传感器支持和冗余设计使其成为复杂工业环境中不可或缺的安全保障。我们强烈推荐使用该产品,以提升系统的整体安全性和可靠性。

AF0500-00参数

参数
长*宽*高 200mm(长度)*130mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装
