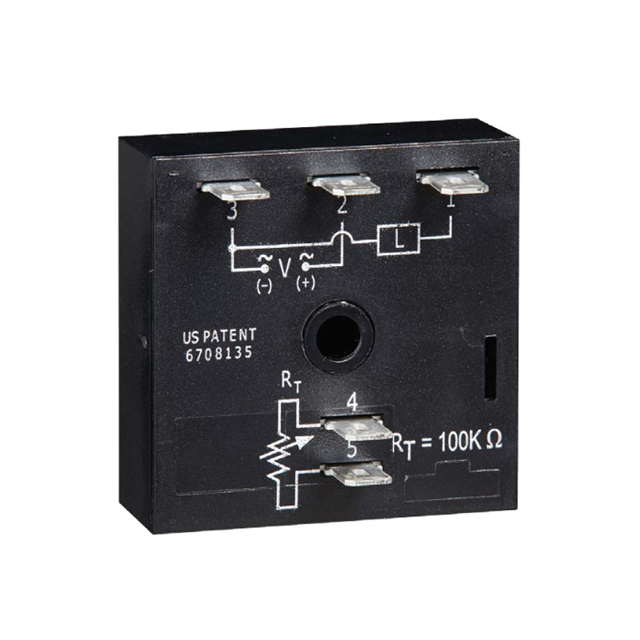

KSD2221

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: KSD2221-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 其他工具 KSD2221

KSD2221概述

    # KSD2 系列时间延迟继电器产品综述

    1. 产品简介


    产品类型及功能
    KSD2 系列是专为通用商业和工业应用设计的时间延迟继电器,特别适用于需要小型化、高可靠性和成本效益的场景。这些继电器通过微控制器实现时间延迟操作,并且输出为固体状态设计,保证了高稳定性和长寿命。KSD2 系列具备固态封装,能够有效防止因振动、冲击和湿度导致的故障。
    应用领域
    KSD2 系列广泛应用于 OEM 脉冲整形、最大运行时间控制以及其他过程控制场景。其紧凑的设计使其成为大多数工业设备的理想选择,例如自动化生产线、电气控制系统和医疗设备等。

    2. 技术参数


    | 参数类别 | 描述 |

    | 时间延迟范围 | 0.1秒至1000分钟,提供6个可调范围或固定值 |
    | 重复精度 | ±0.5%,或±20ms(取较大值) |
    | 工厂校准容差 | ≤±5% |
    | 输入电压 | 24VAC、120VAC 或 230VAC |
    | 输入电压容差 | ±20% |
    | 输出电流 | 1A 恒流,10A 冲击电流(在60°C环境下) |
    | 功耗 | ≤2VA |
    | 保护电路 | 封装式设计,确保抗振性和防潮性能 |
    | 工作温度范围 | -40°C 至 60°C(运行),-40°C 至 85°C(储存) |
    | 绝缘电阻 | ≥100MΩ |
    | 绝缘耐压 | ≥2000V RMS(端子到安装表面) |

    3. 产品特点和优势


    - 微控制器技术支持:实现高精度的时间延迟控制(±0.5%),非常适合对精准度要求高的应用场景。
    - 紧凑设计:占用空间小,易于集成,适合各种工业设备布局需求。
    - 高可靠性:无机械运动部件,减少磨损和失效风险,延长使用寿命。
    - 灵活调整:可通过外部调节实现时间延迟范围的微调。
    - 卓越性能:稳态负载电流可达1A,瞬时冲击电流高达10A,适合多种负载条件。

    4. 应用案例和使用建议


    典型应用案例
    1. 工业设备启动延时:例如在电机启动过程中,设置一定的延时以确保设备平稳启动。
    2. 安全系统触发:用于某些紧急情况下的时间延迟,确保系统按照预定流程执行。
    3. 脉冲信号整形:通过调整时间和延迟实现更精确的信号处理。
    使用建议
    - 在使用前请确认输入电压是否符合设备需求。
    - 外部调节时需根据手册正确配置外接电阻值,确保时间延迟范围准确。
    - 安装时注意模块的散热环境,避免高温影响输出稳定性。

    5. 兼容性和支持


    兼容性
    KSD2 系列支持多种输入电压(24VAC、120VAC 和 230VAC),兼容性强。此外,还可选配不同类型的配件,如面板安装支架、电位器和连接适配器,便于适应不同的安装需求。
    厂商支持
    Littelfuse 提供全面的技术支持和售后服务,包括定制开发和快速响应的客户支持热线(800-843-8848)。用户可以通过官网访问详细的资料和技术文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 时间延迟不准确 | 检查输入电压是否在额定范围内,并重新校准。 |
    | 输出未正常工作 | 检查接线是否正确,确保电源连接稳固。 |
    | 模块过热 | 减少负载电流或改善散热条件。 |

    7. 总结和推荐


    综合评估
    KSD2 系列时间延迟继电器凭借其高精度、可靠性、灵活性和多功能性,成为众多工业和商业应用的理想选择。其紧凑的设计和耐用的固体状态封装使其在恶劣环境中依然表现优异。
    推荐意见
    强烈推荐 KSD2 系列时间延迟继电器给需要高精度、稳定性和灵活时间延迟控制的用户。无论是用于工业自动化还是医疗设备,它都能提供出色的性能和可靠的保障。如果您的项目需要时间延迟控制功能,KSD2 系列将是您的最佳选择之一。

KSD2221参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KSD2221厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KSD2221数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KSD2221 KSD2221数据手册

KSD2221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.816 ¥ 520.5876
10+ $ 54.8746 ¥ 454.7729
25+ $ 51.9996 ¥ 430.9466
50+ $ 49.9254 ¥ 413.7568
100+ $ 47.9339 ¥ 397.2523
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 520.58
