首页  >  产品百科  >  V14E150P

V14E150P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 240V 6KA 1 216V 264V 200V 150V 60J 800pF@1MHz 通孔安装 20mm(高度)
供应商型号: 1154644
供应商: 海外现货
标准整包数: 1

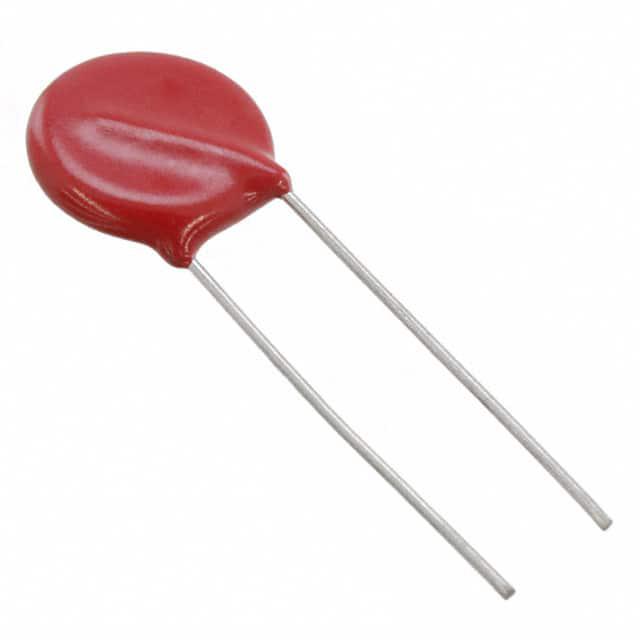

LITTELFUSE 压敏电阻 V14E150P

V14E150P概述

    UltraMOV® Varistor系列金属氧化物压敏电阻

    1. 产品简介


    UltraMOV®金属氧化物压敏电阻系列专为需要高峰值浪涌电流额定值和高能量吸收能力的应用而设计。UltraMOV®压敏电阻主要用于交流线路电压应用,例如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插头、交流电源表,以及其他要求对雷击、感应负载切换或电容银行切换产生的高压瞬态浪涌电流进行钳位的产品。
    这些装置以径向引脚封装形式提供,尺寸为7mm、10mm、14mm和20mm,并提供多种引脚形式选择。UltraMOV®压敏电阻采用认可的环氧树脂封装,适用于最高85℃的工作温度环境,无需降额。该系列带有激光品牌标识,并以散装、弹夹(扇形折叠)或带卷形式供应。

    2. 技术参数


    UltraMOV®系列压敏电阻具有以下关键技术规格:
    - 铅无、卤素无、符合RoHS标准
    - 最高达10kA的峰值浪涌电流(8x20脉冲)
    - 标准操作电压范围与常见交流线电压兼容(130至625 VAC)
    - 最大稳态电流(漏电流)经过表征
    - 可根据需要定制电压类型
    - 标准引脚形式和引脚间距选项
    - 操作温度范围广,最高可达125°C(酚醛涂层选项)
    部分型号技术规格示例如下:
    - V07E130P(P7V130):最大额定交流电压130VAC,最大钳位电压184.5V,单脉冲峰值电流1750A,单脉冲能量12.5J。
    - V10E140P(P10V140):最大额定交流电压140VAC,最大钳位电压198V,单脉冲峰值电流3500A,单脉冲能量27.5J。

    3. 产品特点和优势


    UltraMOV®压敏电阻的独特优势包括:
    - 高可靠性,适用于恶劣环境下的长期稳定运行。
    - 优秀的瞬态电压吸收能力和高耐受性,确保高效保护电子设备免受瞬态电压损害。
    - 广泛的操作温度范围,适合各种工业环境需求。

    4. 应用案例和使用建议


    UltraMOV®压敏电阻广泛应用于浪涌保护装置、不间断电源系统及各类高要求电子设备中。在实际应用中,为了保证最佳性能,应注意正确连接压敏电阻,并避免长时间过载。此外,在安装过程中,应确保压敏电阻处于良好散热环境中,以防止过热。

    5. 兼容性和支持


    UltraMOV®系列压敏电阻与各种电子设备具有良好的兼容性。特别是10mm、14mm和20mm的酚醛涂层型号已通过UL认证和TUV认证,拥有800V的隔离电压等级。关于其他特定的支持信息,请联系制造商获取详细资料。

    6. 常见问题与解决方案


    以下列举了几种可能遇到的常见问题及其解决方案:
    - 问题:压敏电阻安装后没有反应。
    解决方案:检查电路连接是否正确,确认没有短路或断路情况发生。
    - 问题:压敏电阻工作时温度过高。
    解决方案:确认工作环境符合规定的温度范围,确保散热条件良好。
    - 问题:设备在频繁浪涌后性能下降。
    解决方案:根据应用需求选择合适的压敏电阻型号,并注意合理布局以减少发热。

    7. 总结和推荐


    综上所述,UltraMOV®压敏电阻凭借其出色的性能指标、宽泛的操作温度范围及卓越的环境适应性,成为各类电子设备浪涌保护的理想选择。对于需要高效可靠保护措施的应用场合,我们强烈推荐选用UltraMOV®系列产品。

V14E150P参数

参数
压敏电压 240V
最大直流电压 200V
最小压敏电压 216V
不同频率时的电容 800pF@1MHz
电路数 1
最大压敏电压 264V
能量 60J
最大交流电压 150V
浪涌电流 6KA
长*宽*高 20mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V14E150P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14E150P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14E150P V14E150P数据手册

V14E150P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0565
10+ ¥ 2.3155
100+ ¥ 2.0747
500+ ¥ 2.0747
1000+ ¥ 2.0377
2000+ ¥ 2.0377
库存: 313
起订量: 22 增量: 0
交货地:
最小起订量为:10
合计: ¥ 23.15
直接购买
加入购物车
