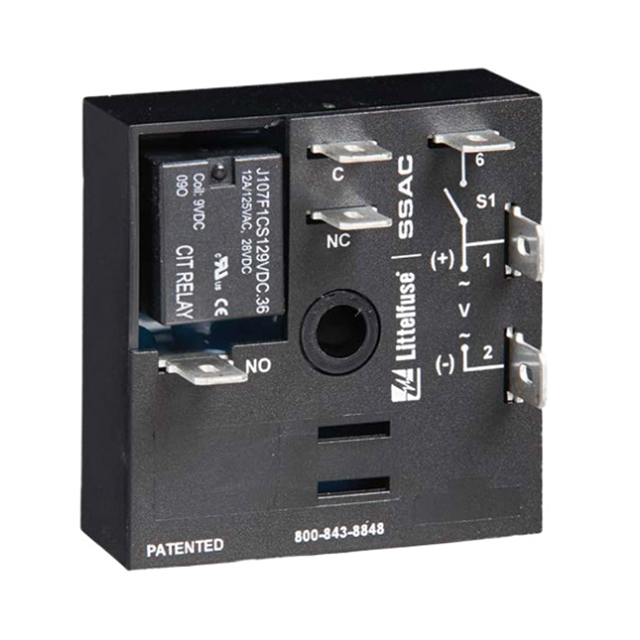

KRDB217S

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KRDB217S
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 KRDB217S

KRDB217S概述

    KRDB系列时间延迟继电器产品技术手册

    产品简介


    KRDB系列是Littelfuse推出的一款紧凑型时间延迟继电器,尺寸仅为2英寸(50.8毫米)见方。它采用微控制器定时电路设计,提供出色的重复精度和稳定性。封装保护使其能有效抵抗冲击、振动和湿度。KRDB系列是OEM应用中追求小体积、隔离、可靠性和长寿命的理想选择。

    技术参数


    - 定时范围: 0.1秒至1000分钟(六个可调范围)
    - 重复精度: ±0.5%,或20毫秒(以较大者为准)
    - 工厂校准误差: ≤±5%
    - 回收时间: ≤150毫秒
    - 启动时间: ≤40毫秒
    - 时间延迟与温度/电压的关系: ≤±5%
    - 输入电压: 12VDC, 24VDC/AC, 110VDC, 120VAC, 230VAC
    - 输入电压容差:
    - 12VDC和24VDC/AC: -15%至+20%
    - 110VDC, 120VAC或230VAC: -20%至+10%
    - 电源消耗: AC ≤2VA; DC ≤2W
    - 输出类型: 隔离继电器触点,单极双掷(SPDT)
    - 输出额定值:
    - 在40°C时,10A电阻负载@125VAC
    - 5A电阻负载@230VAC & 28VDC
    - 1/4马力@125VAC
    - 最大切换电压: 250VAC
    - 机械寿命: 1x10^7次操作
    - 电气寿命: 1x10^5次操作
    - 封装防护等级: 封装
    - 隔离电压: ≥1500V RMS输入到输出
    - 绝缘电阻: ≥100MΩ
    - 极性: DC单元具有反向极性保护
    - 机械安装: 表面安装,带有#10(M5x0.8)螺钉
    - 外形尺寸: H 50.8毫米(2.0英寸),W 50.8毫米(2.0英寸),D 30.7毫米(1.21英寸)
    - 重量: 约2.6盎司(74克)

    产品特点和优势


    - 微控制器定时电路: 实现±0.5%的重复精度
    - 隔离SPDT输出触点: 支持AC或DC电压下的负载控制
    - 无移动部件: 封装保护防止长期使用中电弧和磨损
    - 紧凑且低成本设计: 方便集成于OEM应用
    - 可调节性: 可通过调节外部电阻来调整时间延迟

    应用案例和使用建议


    - 使用场景:
    - 工业自动化系统
    - 控制和监测设备
    - 电力保护装置
    - 使用建议:
    - 确保在输入电压下施加时间延迟前闭合启动开关。
    - 使用适合的接线图(如提供的L1、N/L2接线图)连接设备。
    - 根据具体应用场景选择合适的型号和时间延迟设置。


    兼容性和支持


    - 配件: 包括P1004-95-X Versa-Pot、P1023-6安装支架、P0700-7 Versa-Knob等,增强其灵活性和实用性。
    - 技术支持: 提供热线电话(800-843-8848)和技术文档支持,方便用户获得帮助。

    常见问题与解决方案


    - Q1: 如何调整时间延迟?
    - A1: 使用可调节的RT端子并通过调整电阻值来改变时间延迟。
    - Q2: 输入电压是否影响时间延迟?
    - A2: 时间延迟受输入电压的影响在规定范围内不超过±5%。
    - Q3: 设备是否适用于恶劣环境?
    - A3: 设备可在-40°C至60°C的操作温度范围内工作,并能在高湿度环境中保持稳定性能。

    总结和推荐


    总体而言,KRDB系列时间延迟继电器是一款性能优异、稳定可靠的产品。它具备高重复精度、良好的机械和电气寿命,特别适用于需要小体积和长期稳定运行的应用场合。此外,其多种配置和丰富的配件使得安装和调试变得简单便捷。因此,我们强烈推荐使用KRDB系列时间延迟继电器,以满足各种工业自动化和电力控制需求。

KRDB217S参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KRDB217S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KRDB217S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KRDB217S KRDB217S数据手册

KRDB217S封装设计

查看详情并下载
Symbol
Footprint
3D Model
