V18MA1B

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 18V 40A 1 15V 21V 14V 10V 70mJ 550pF@1MHz SOD-83A 通孔安装 31mm(长度)*4.5mm(宽度)
供应商型号: F2272-ND
供应商: Digi-Key
标准整包数: 1

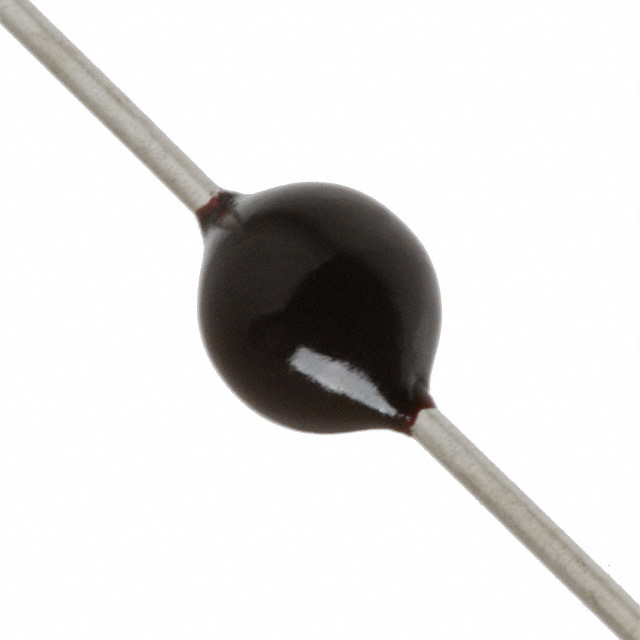

LITTELFUSE 压敏电阻 V18MA1B

V18MA1B概述

    # Littelfuse MA系列金属氧化物压敏电阻(MOV)技术手册解析

    产品简介


    Littelfuse MA系列金属氧化物压敏电阻(MOV)是一种专为工业和商业电子设备设计的轴向引脚瞬态浪涌抑制器。其主要用途是保护组件和信号/数据线路免受低能量瞬变的影响,尤其适用于需要小轴向引脚封装的应用场合。该系列产品广泛应用于板级工业和消费类电子设备中,能够有效应对电路中的电压波动和浪涌现象。

    技术参数


    以下是MA系列MOV的技术规格汇总:
    | 部分编号 | 品牌标记 | 直径(mm) | 最大额定值 @ 85°C | 最小钳位电压 @ 2A (8/20µs) |

    | V18MA1A | 18A | 3 | AC:9–264V | 14V |
    | V22MA1A | 22A | 3 | AC:9–264V | 16V |
    | V27MA1A | 27A | 3 | AC:9–264V | 21V |
    | ... | ... | ... | ... | ... |
    其他关键参数包括:
    - 额定电压范围:AC(VM(AC)RMS)9V至264V;DC(VM(DC))13V至365V。
    - 峰值脉冲电流:最高达40A(8/20µs波形)。
    - 最大单脉冲能量:0.06至1.7焦耳。
    - 操作温度范围:TA:-55°C至+85°C;存储温度范围:-55°C至+125°C。

    产品特点和优势


    - 环保特性:无铅、无卤素且符合RoHS标准。
    - 紧凑设计:直径仅为3毫米,适合空间受限的设计。
    - 宽泛的工作电压范围:覆盖多种应用场景。
    - 可靠性高:提供黑色环氧树脂涂层以改善高温焊接性能。
    - 优异的耐热能力:无需在高达85°C的环境中进行降额操作。

    应用案例和使用建议


    应用案例
    - 在通信设备中保护敏感芯片免受雷击引起的瞬态过电压。
    - 用于电源输入端口的防雷保护,减少电涌对下游设备的影响。
    使用建议
    - 确保MOV安装位置靠近需要保护的部件,以便最大限度地吸收瞬变能量。
    - 设计时需考虑瞬态能量的实际消耗情况,避免长期超负荷运行导致性能下降。

    兼容性和支持


    MA系列MOV具有良好的通用性,可以方便地集成到现有电路中。Littelfuse公司提供了详尽的产品文档和支持服务,包括样本供应和技术咨询,确保客户能够顺利完成项目开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 钳位电压偏离预期值 | 检查环境温度是否超出推荐范围,必要时更换器件。 |
    | 器件失效 | 确认瞬态能量是否超过额定值,调整电路设计。 |

    总结和推荐


    综上所述,Littelfuse MA系列MOV凭借其紧凑的尺寸、宽广的操作范围以及卓越的环保特性,在众多工业和消费电子产品中表现出色。对于需要高效能瞬态保护的应用场景,我们强烈推荐使用此系列产品。不过,在具体选择型号时,务必根据实际需求仔细核对其技术规格,以确保最佳匹配效果。

V18MA1B参数

参数
压敏电压 18V
电路数 1
最大交流电压 10V
最大压敏电压 21V
最大直流电压 14V
浪涌电流 40A
最小压敏电压 15V
不同频率时的电容 550pF@1MHz
能量 70mJ
长*宽*高 31mm(长度)*4.5mm(宽度)
通用封装 SOD-83A
安装方式 通孔安装
零件状态 在售
包装方式 散装

V18MA1B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18MA1B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18MA1B V18MA1B数据手册

V18MA1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.943 ¥ 7.9684
10+ $ 0.8349 ¥ 7.0549
25+ $ 0.7361 ¥ 6.2203
100+ $ 0.5784 ¥ 4.7939
250+ $ 0.5373 ¥ 4.4533
500+ $ 0.4573 ¥ 3.7899
1500+ $ 0.3658 ¥ 3.0319
3000+ $ 0.3315 ¥ 2.7477
6000+ $ 0.3141 ¥ 2.6029
库存: 1645
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.96
