V20E150P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 240V 10KA 1 216V 264V 200V 150V 120J 1.6nF@1MHz 通孔安装
供应商型号: F-V20E150P
供应商: 海外现货
标准整包数: 500

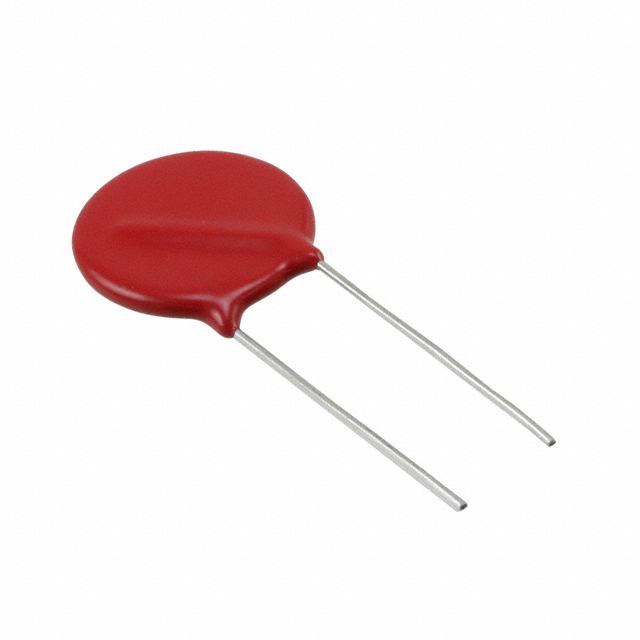

LITTELFUSE 压敏电阻 V20E150P

V20E150P概述


    产品简介


    金属氧化物压敏电阻(MOVs)——UltraMOV®系列
    UltraMOV®金属氧化物压敏电阻系列专为需要高峰值浪涌电流和高能量吸收能力的应用设计。该系列产品主要适用于交流线电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插头、交流电源表等需要对来自雷击、感应负载开关或电容器组开关的高压瞬态冲击进行电压钳位的产品。

    技术参数


    尺寸规格:7mm、10mm、14mm 和 20mm。
    电气特性:
    - 最大额定值:85°C 环境温度下连续工作。
    - 额定电压范围:AC 电压范围 (VM(AC)RMS) 130 至 625 V。
    - 单脉冲峰值电流 (ITM):8x20μs 波形下,1750 至 10,000 A。
    - 单脉冲能量范围 (WTM):2ms 方波下,12.5 至 400 J。
    - 最大峰值电压:最大电流下的峰值电压变化不超过 ±10%。
    环境条件:
    - 工作环境温度范围:环氧涂层 -55°C 到 +85°C;酚醛涂层 -55°C 到 +125°C。
    - 储存温度范围:环氧涂层 -55°C 到 +125°C;酚醛涂层 -55°C 到 +150°C。
    - 绝缘电阻:1000 MΩ。

    产品特点和优势


    特点:
    - 无铅、无卤素且符合 RoHS 标准。
    - 高峰值浪涌电流额定值(ITM)最高可达 10kA(20mm 尺寸)。
    - 与常见的交流线路电压标准兼容(130 VAC 至 625 VAC)。
    - 最大待机电流(泄漏电流)被标定。
    - 可定制电压类型。
    - 高工作温度范围可达 125°C(酚醛涂层选项)。
    优势:
    - 能够承受极高浪涌电流,确保设备的安全稳定运行。
    - 广泛的工作温度范围和高耐热性能使其适用于多种环境。
    - 良好的电气特性和环境适应性使其成为高性能浪涌保护的理想选择。

    应用案例和使用建议


    UltraMOV® 系列广泛应用于各种需要电压钳位的场合,例如:
    - 浪涌保护装置:用于建筑物和工业设施中的电涌防护。
    - 不间断电源:保证在电力中断时设备能持续运行。
    - 电能表:保障电网系统的安全可靠。
    使用建议:
    - 确保安装环境的温度和湿度满足技术手册中的要求,以延长使用寿命。
    - 根据实际应用场景选择合适的尺寸和型号,以确保最佳效果。

    兼容性和支持


    UltraMOV® 系列具有良好的兼容性,已经通过多项国际认证,包括 UL、CECC 和 IEC 等标准认证。此外,厂商提供了详细的文档和技术支持,包括样品获取、技术支持等服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题 1:如何正确处理浪涌电流?
    - 解决方案:确保设备在额定浪涌电流范围内运行,并遵守相关操作规范,定期检查设备状态。
    问题 2:如何判断设备是否损坏?
    - 解决方案:定期检测设备的绝缘电阻和泄漏电流,确保这些参数在正常范围内。

    总结和推荐


    总结:
    UltraMOV® 系列凭借其高可靠性和广泛的适用性,在各种工业和商业环境中表现出色。它的高峰值浪涌电流处理能力和宽泛的工作温度范围使其成为众多应用的理想选择。
    推荐:
    基于其出色的性能和广泛的适用性,我们强烈推荐使用 UltraMOV® 系列产品,特别是在需要高度可靠和稳定的浪涌保护方案的应用场合。

V20E150P参数

参数
压敏电压 240V
最大直流电压 200V
最大交流电压 150V
浪涌电流 10KA
电路数 1
最大压敏电压 264V
最小压敏电压 216V
能量 120J
不同频率时的电容 1.6nF@1MHz
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20E150P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20E150P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20E150P V20E150P数据手册

V20E150P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1943 ¥ 1.6459
1000+ $ 0.1926 ¥ 1.6312
1500+ $ 0.1909 ¥ 1.6165
库存: 5093
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 822.95
