V14E60P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 100V 6.5KA 1 90V 110V 85V 60V 50J 2.5nF@1MHz 通孔安装 5.6mm(宽度)
供应商型号: F6894-ND
供应商: Digi-Key
标准整包数: 1

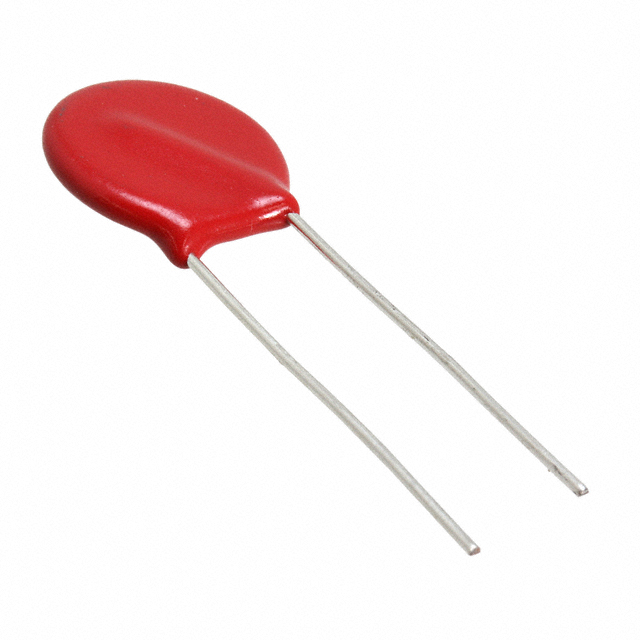

LITTELFUSE 压敏电阻 V14E60P

V14E60P概述

    LV UltraMOV® Varistor Series 技术手册

    产品简介


    LV UltraMOV® Varistor Series 是一种金属氧化物压敏电阻(MOV),专门设计用于低压电路保护,特别适用于需要高浪涌电流耐受能力和低外形尺寸的应用。该系列的产品广泛应用于各种电子产品,如LED灯、手机充电器、音频视频设备、安全系统、自动化控制等。此外,它们也适用于电信电源系统和无线基站等工业应用。

    技术参数


    - 绝对最大额定值:最大峰值浪涌电流可达10kA(8/20µs脉冲),非重复能量能力高达150J(2ms波形)。
    - 电压范围:交流电压范围为11V到95V,直流电压范围为14V到125V。
    - 温度范围:环氧涂层工作温度范围为-40°C到+85°C,酚醛涂层工作温度范围为-40°C到+125°C。
    - 隔离电压:环氧涂层隔离电压为2500V,酚醛涂层隔离电压为800V。
    - 尺寸和型号:提供五种不同直径(5mm、7mm、10mm、14mm和20mm)的模型。

    产品特点和优势


    - 突破性设计:低电压MOV设计提供高达10kA的峰值浪涌电流评级。
    - 紧凑体积:减少了对电路板空间的需求,提高了整体效率。
    - 宽工作电压范围:从11V到125V,适合多种应用场景。
    - 环保材料:无铅、无卤素且符合RoHS标准。
    - 高可靠性:环氧和酚醛涂层版本均可承受更宽的工作温度范围(最高达125°C)。
    - 认证:10mm、14mm和20mm型号经过UL认证并具有800V隔离电压等级。

    应用案例和使用建议


    - LED照明:由于LED灯需要良好的浪涌保护,LV UltraMOV® Varistor可以有效防止浪涌电流损坏灯具。
    - 通信设备:适用于电信电源系统和无线基站,保护这些敏感设备免受异常电压波动的影响。
    - 消费电子:适合于音频视频设备、手机充电器等,确保内部组件不受瞬态电压损害。
    使用建议:对于长期处于高温环境的应用,应注意减小最大峰值电流和能量额定值以避免热过载。

    兼容性和支持


    - 兼容性:LV UltraMOV® Varistor与常见的电路板设计兼容,可轻松集成到现有设计中。
    - 技术支持:制造商提供详尽的技术文档、样品以及客户服务支持,确保客户能够获得必要的技术支持和培训。

    常见问题与解决方案


    1. 问题:如何确定选择哪个型号?
    - 解决方案:根据具体应用的电压需求和所需的最大峰值电流来选择合适的型号。例如,对于电压需求较高的应用可以选择大直径型号,如14mm或20mm。

    2. 问题:如何安装和布线?
    - 解决方案:遵循制造商的安装指南,确保正确连接,并考虑采用适当的散热措施以提高可靠性和延长使用寿命。

    总结和推荐


    LV UltraMOV® Varistor Series 提供了出色的电路保护性能,尤其适用于需要紧凑设计和高可靠性保护的应用场合。其广泛的工作电压范围和环保材料使其成为许多行业的理想选择。总体而言,我们强烈推荐这一系列的产品,特别是对于那些需要高度保护敏感电子设备的场合。

V14E60P参数

参数
压敏电压 100V
最大直流电压 85V
能量 50J
浪涌电流 6.5KA
不同频率时的电容 2.5nF@1MHz
最大交流电压 60V
最大压敏电压 110V
最小压敏电压 90V
电路数 1
长*宽*高 5.6mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V14E60P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14E60P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14E60P V14E60P数据手册

V14E60P封装设计

查看详情并下载
Symbol
Footprint
3D Model
