V07E60P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 100V 1.75KA 1 90V 110V 85V 60V 12J 700pF@1MHz 通孔安装 5.6mm(宽度)
供应商型号: 576-V07E60P
供应商: Mouser
标准整包数: 1

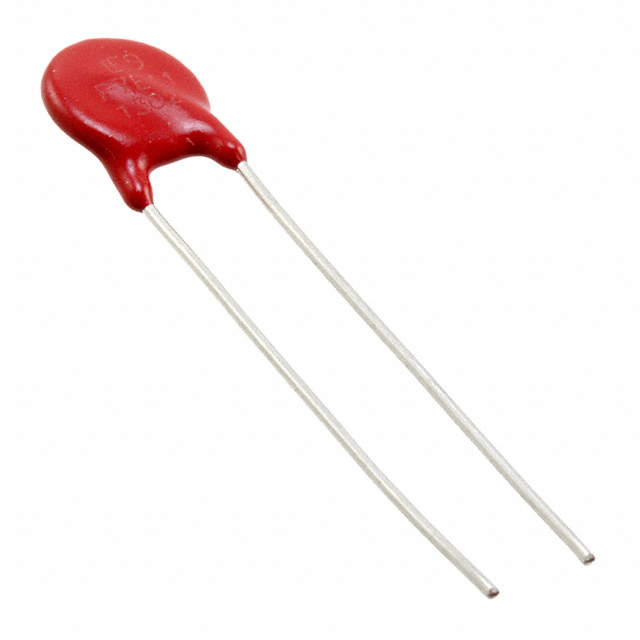

LITTELFUSE 压敏电阻 V07E60P

V07E60P概述

    LV UltraMOV® Series Radial Leaded Varistors

    产品简介


    LV UltraMOV® 系列压敏电阻是由Littelfuse公司生产的一种径向引脚型压敏电阻,特别适用于直流电压应用中的电路保护。这些压敏电阻具有低电压设计的特点,可以承受高达10kA(8/20μs脉冲)的峰值浪涌电流,有效防止由间接雷击干扰、系统切换瞬变及电源异常快速瞬变引起的高脉冲电流损伤。

    技术参数


    - 连续工作电压范围:交流电(AC)电压范围为11V至95V,直流电(DC)电压范围为14V至125V。
    - 非重复性浪涌电流:8/20μs波形,范围从500A到10,000A。
    - 非重复能量能力:2ms波形,范围从0.8J到150J。
    - 工作环境温度:
    - 环氧涂层:-40°C 至 +85°C。
    - 酚醛涂层:-40°C 至 +125°C。
    - 储存温度范围:
    - 环氧涂层:-40°C 至 +125°C。
    - 酚醛涂层:-40°C 至 +150°C。
    - 绝缘电压:
    - 环氧涂层:2500V。
    - 酚醛涂层:800V。

    产品特点和优势


    1. 突破性低电压设计:高达10kA的峰值浪涌电流,满足各种复杂的工作环境需求。
    2. 小巧紧凑:提供了五种不同尺寸(5mm、7mm、10mm、14mm和20mm),以适应不同的空间限制。
    3. 宽泛的工作电压范围:涵盖了从11V到125V的广泛电压区间。
    4. 环保合规:无铅、无卤素且符合RoHS标准。
    5. 高温运行能力:环氧涂层型号工作温度范围为-40°C 至 +85°C,酚醛涂层型号工作温度范围可达-40°C 至 +125°C。
    6. 高隔离电压等级:部分型号通过了800V隔离电压认证。

    应用案例和使用建议


    LV UltraMOV® 系列压敏电阻被广泛应用于多个领域,如LED照明、无绳电话、音频视频设备、手机充电器、安全系统、消防报警系统、自动化控制系统、工业控制接触继电器、电信电源系统和无线基站。具体应用中,需要注意根据实际应用场景选择合适的电压范围和尺寸大小,以确保最佳性能。

    兼容性和支持


    10mm、14mm和20mm的酚醛涂层型号获得了UL和TUV的认可,符合美国和加拿大标准。所有环氧涂层型号均通过了UL认证,适用于美国市场。此外,厂商还提供了详尽的技术文档和配件选择,方便用户进行配置和安装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致压敏电阻失效 | 检查系统散热情况,确认环境温度不超过最大允许值,并考虑更换更大容量的型号。 |
    | 过载导致能量吸收不足 | 调整电路保护策略,确保能量吸收能力能够应对可能的最大瞬变。 |

    总结和推荐


    总体而言,LV UltraMOV® 系列压敏电阻在性能和可靠性方面表现出色,特别是其高峰值浪涌电流处理能力和广泛的工作温度范围,使其成为多种工业和消费电子应用的理想选择。其紧凑的设计和广泛的适用性也使其在众多竞品中脱颖而出。综上所述,推荐用户在需要高性能压敏电阻的应用场景中选用LV UltraMOV®系列。

V07E60P参数

参数
压敏电压 100V
能量 12J
最大交流电压 60V
最大直流电压 85V
最大压敏电压 110V
电路数 1
浪涌电流 1.75KA
最小压敏电压 90V
不同频率时的电容 700pF@1MHz
长*宽*高 5.6mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V07E60P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E60P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E60P V07E60P数据手册

V07E60P封装设计

查看详情并下载
Symbol
Footprint
3D Model
