V3.5MLA0603NHAUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 5.35V 30A 1 3.7V 7V 3.5V 2.5V 100mJ 860pF@1MHz 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 576-V3.5MLA0603NHAUT
供应商: Mouser
标准整包数: 1

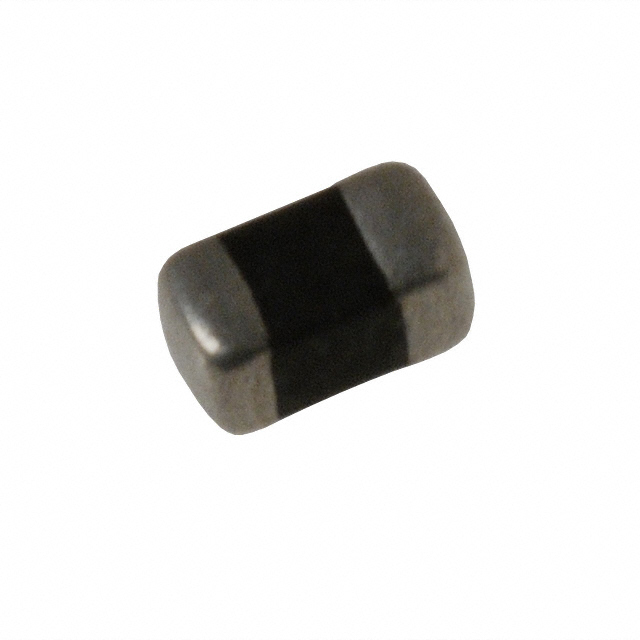

LITTELFUSE 压敏电阻 V3.5MLA0603NHAUTO

V3.5MLA0603NHAUTO概述

    MLA Automotive Series Metal-Oxide Varistors (MOVs)

    产品简介


    MLA Automotive系列金属氧化物压敏电阻(MOV)是基于Littelfuse多层制造技术设计的瞬态电压浪涌抑制装置。这些组件适用于各种瞬态事件的抑制,包括符合国际电工委员会(IEC)标准61000-4-2或其他电磁兼容(EMC)标准的事件。它们通常应用于电路板级保护集成电路上其他部件,广泛用于电源、控制和信号线路的保护。MLA Automotive系列采用半导体陶瓷制造,提供无引脚表面贴装封装,符合现代回流焊和波峰焊接工艺。

    技术参数


    | 参数名称 | 规格范围 |

    | 直流工作电压范围(VM(DC)) | 3.5V 至 120V |
    | 交流工作电压范围(VM(AC)RMS) | 2.5V 至 107V |
    | 最大非重复浪涌电流(8/20μs) | 最高达 500A |
    | 最大非重复浪涌能量(10/1000μs) | 0.1J 至 2.5J |
    | 工作温度范围 | -40°C 至 +125°C |
    | 储存温度范围 | -40°C 至 +150°C |
    | 火焰等级 | UL94V-0 |

    产品特点和优势


    1. AEC-Q200 认证:确保符合汽车应用的严格要求。
    2. 无卤素且RoHS合规:满足环保标准。
    3. 多层陶瓷构造技术:提供高可靠性。
    4. 宽温度范围:可在-40°C至+125°C环境下工作。
    5. 低寄生电容:适合高速信号线保护。

    应用案例和使用建议


    1. 抑制感性开关或其它瞬态事件:MLA Automotive系列产品能有效抑制电磁干扰(EMC)事件,如快速脉冲(EFT)和浪涌电压。
    2. ESD保护:符合IEC 61000-4-2、MIL-STD-883c方法3015.7和其他行业规范。
    3. 板载瞬态电压保护:用于IC和晶体管的保护。
    4. 实现电磁兼容性:帮助终端产品达到电磁兼容性要求。
    5. 替代传统TVS二极管:可用于许多应用场合,体积更小,效率更高。

    兼容性和支持


    - 兼容多种封装尺寸:0603、0805、1206和1210。
    - 回流焊和波峰焊兼容:适用于现代化制造流程。
    - 客户支持:Littelfuse提供了详细的焊接指南和技术支持,以确保最佳的装配效果。

    常见问题与解决方案


    1. 问:设备是否能够承受反复出现的瞬态事件?
    - 答: MLA Automotive系列通过了多次脉冲测试,表现出优异的稳定性和可靠性。
    2. 问:如何确保焊接过程中的热应力最小化?
    - 答: 采用适当的预热阶段,并控制焊接过程中的峰值温度,避免热冲击。

    总结和推荐


    总体而言,MLA Automotive系列金属氧化物压敏电阻具有出色的瞬态电压抑制能力,适用广泛的电压和温度范围,特别适合汽车和其他对可靠性要求高的应用。凭借其小巧的尺寸和优秀的电特性,它是市场上同类产品中的佼佼者。因此,强烈推荐使用该系列产品。

V3.5MLA0603NHAUTO参数

参数
压敏电压 5.35V
最小压敏电压 3.7V
浪涌电流 30A
最大直流电压 3.5V
电路数 1
能量 100mJ
最大压敏电压 7V
不同频率时的电容 860pF@1MHz
最大交流电压 2.5V
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V3.5MLA0603NHAUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V3.5MLA0603NHAUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V3.5MLA0603NHAUTO V3.5MLA0603NHAUTO数据手册

V3.5MLA0603NHAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.3853
10+ $ 0.5221 ¥ 4.4117
100+ $ 0.3465 ¥ 2.9279
250+ $ 0.3212 ¥ 2.7141
500+ $ 0.2668 ¥ 2.2541
1000+ $ 0.216 ¥ 1.8252
2500+ $ 0.1868 ¥ 1.5788
5000+ $ 0.1858 ¥ 1.5697
10000+ $ 0.1701 ¥ 1.4373
库存: 1383
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
