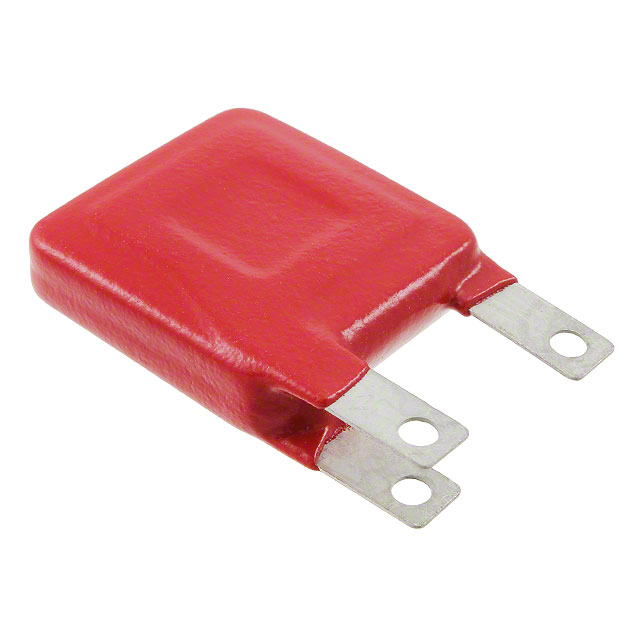

V391DHB34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 604V 40KA 1 545V 663V 510V 385V 550J 3.5nF@1MHz 通孔安装
供应商型号: ZT-V391DHB34
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 V391DHB34

V391DHB34概述

    DHB34 Varistor系列概述

    产品简介


    DHB34系列为瞬态浪涌抑制器,由两个工业高能金属氧化物压敏电阻(MOV)组成。这些压敏电阻在电路板上通过焊接安装,广泛应用于建筑物交流主电源户外及服务入口环境(如配电盘)、油田钻井、采矿和运输等领域中的重型电机、控制装置及电源系统。此系列产品特别适用于暖通空调和电动机/发电机等场合。

    技术参数


    - 额定电压范围:交流(AC)110V至750V;直流(DC)148V至970V。
    - 吸收能量能力:220J至1050J。
    - 峰值电流:每个压敏电阻40,000A(总电流80,000A)。
    - 耐温性:环境温度-55℃至85℃;储藏温度-55℃至125℃。
    - 最大钳位电压:在8/20μs波形下的电压为220V至1050V。
    - 热稳定性:温度系数小于0.01%/℃。

    产品特点和优势


    DHB34系列具有以下独特优势:
    - 高能吸收能力,确保对大电流冲击的有效保护。
    - 紧固型终端设计,便于通孔焊接,增强安装可靠性。
    - 广泛的工作温度范围,适应多种恶劣环境条件。
    - 符合RoHS标准,环保无铅。

    应用案例和使用建议


    - 应用场景:石油钻井平台、矿井开采设备、交通运输工具等高压、高冲击电流环境。
    - 使用建议:在选择DHB34系列时,需考虑应用的具体电压和电流需求。为确保最佳性能,建议安装前进行环境测试,以验证其适用性。

    兼容性和支持


    - 兼容性:与大多数标准印刷电路板兼容,但需要根据具体应用选择合适的型号。
    - 厂商支持:制造商提供详尽的技术文档和售后服务,包括技术支持、质量保证及安装指导。

    常见问题与解决方案


    - 问题1:如何确定DHB34系列最适合的应用?
    解答:根据所需保护的电路电压和电流要求来选择适当的型号。
    - 问题2:DHB34系列是否能在极端温度下稳定工作?
    解答:是的,DHB34系列在-55℃至85℃的环境下都能保持正常运行,适用于各种严苛环境。

    总结和推荐


    DHB34系列是市场上一款性能优越、功能强大的瞬态浪涌抑制器,尤其适合在高压、高冲击电流环境下使用。其高效的能量吸收能力和广泛的温度适应性使其成为众多应用场景的理想选择。我们强烈推荐在高压电气系统的防护设计中选用DHB34系列,以确保系统的安全性和可靠性。

V391DHB34参数

参数
压敏电压 604V
最小压敏电压 545V
电路数 1
最大直流电压 510V
能量 550J
最大交流电压 385V
最大压敏电压 663V
浪涌电流 40KA
不同频率时的电容 3.5nF@1MHz
安装方式 通孔安装
零件状态 在售
包装方式 散装

V391DHB34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V391DHB34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V391DHB34 V391DHB34数据手册

V391DHB34封装设计

查看详情并下载
Symbol
Footprint
3D Model
