V18AUMLA1206NH

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27.5V 1.5A 1 23V 32V 18V 14V 1.5J 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: V18AUMLA1206NH
供应商: 国内现货
标准整包数: 2500

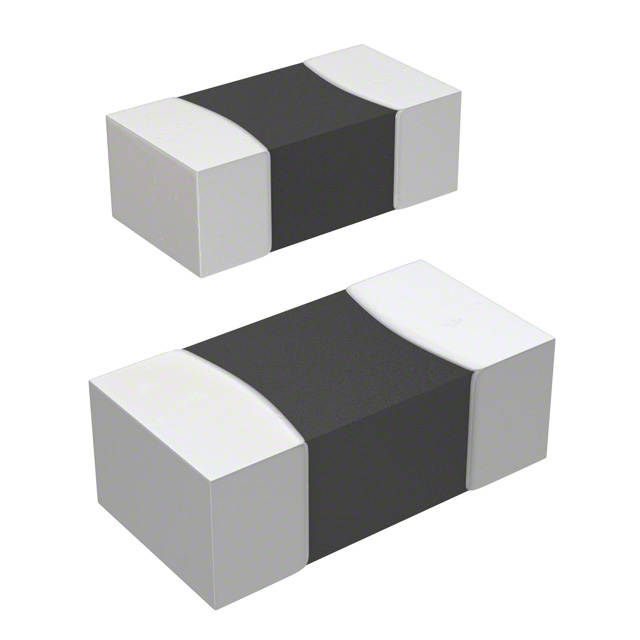

LITTELFUSE 压敏电阻 V18AUMLA1206NH

V18AUMLA1206NH概述


    产品简介


    金属氧化物压敏电阻(MOVs)
    表面贴装多层压敏电阻(MLVs) > AUML 系列
    AUML系列多层瞬态浪涌抑制器专为汽车环境中的破坏性瞬态电压而设计。这些瞬态条件通常由大电感能量放电引起。汽车内的电子系统,如防抱死制动系统、直接点火系统、发动机控制、气囊控制系统、雨刷电机控制等,都容易受到这些电压瞬变的影响,因此需要保护。AUML抑制器具有温度独立的抑制特性,能在-55°C至125°C的范围内提供保护。

    技术参数


    - 连续操作电压范围:16V、18V、24V、48V、68V
    - 跳启动能力(5分钟):48V
    - 负载卸载能量:1.5J 至 25J
    - 操作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 最大峰值脉冲电流:5000A(8/20μs波形)
    - 尺寸规格:
    - 1206:3.2mm x 1.6mm
    - 1210:3.2mm x 3.7mm
    - 1812:4.5mm x 3.2mm
    - 2220:5.7mm x 5.0mm

    产品特点和优势


    - AEC-Q200 和 RoHS 合规:满足汽车行业标准和环保要求。
    - 无铅:采用镍屏障端接,适用于无铅焊接。
    - 瞬态能量吸收:具有高瞬态能量吸收能力,能够在紧凑的封装内处理高达25J的能量。
    - 快速响应:由于没有引脚,响应时间在1到5纳秒之间,适用于快速瞬态事件。
    - 低剖面:提供多种标准尺寸,确保电路板布局灵活性。
    - 无塑料或环氧包装:达到优于94V-0的可燃性等级。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统的瞬态电压保护,如防抱死制动系统、发动机控制、气囊控制系统等。
    - 提供IC和晶体管上的瞬态电压保护。
    - 替换较大的表面贴装TVS二极管,在许多应用中节省空间。
    使用建议:
    - 在进行焊接时,建议使用镍屏障端接,并选择合适的焊料和助焊剂。
    - 确保焊接过程中的热应力最小化,避免过快的温度变化。

    兼容性和支持


    - 兼容性:与ML、MLN、MLE系列的多层抑制器兼容。
    - 支持和服务:提供详细的技术手册和支持服务,包括负载卸载能量测试和不同焊接工艺的具体参数。

    常见问题与解决方案


    问题1:在多次瞬态事件后,如何防止设备损坏?
    解决方案:遵循制造商建议的最大功率耗散值,并确保在高温度下适当降额。
    问题2:如何保证设备的长期稳定性?
    解决方案:定期检查和测试设备的瞬态能量吸收能力和漏电流,确保其符合应用要求。

    总结和推荐


    综合评估:
    - 优点:AUML系列具有高瞬态能量吸收能力、快速响应时间和紧凑的封装,特别适合汽车电子系统中的瞬态电压保护。
    - 缺点:对于极端高温环境下的长期稳定性需要进一步测试。
    推荐:
    - 强烈推荐使用AUML系列多层瞬态浪涌抑制器,特别是在汽车电子系统中需要高性能瞬态电压保护的应用场合。

V18AUMLA1206NH参数

参数
压敏电压 27.5V
不同频率时的电容 -
最大压敏电压 32V
浪涌电流 1.5A
最大直流电压 18V
能量 1.5J
最大交流电压 14V
最小压敏电压 23V
电路数 1
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V18AUMLA1206NH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18AUMLA1206NH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18AUMLA1206NH V18AUMLA1206NH数据手册

V18AUMLA1206NH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 2.0497
25000+ ¥ 1.9882
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 5124.25
