KSPSN13MI

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KSPSN13MI
供应商: 海外现货
标准整包数: 1

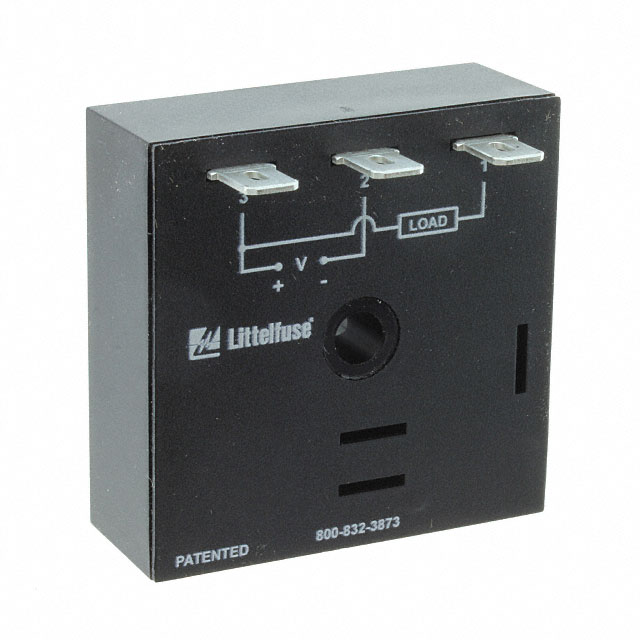

LITTELFUSE 其他工具 KSPSN13MI

KSPSN13MI概述

    KSPS系列时间延迟继电器产品技术手册

    产品简介


    KSPS系列是利特尔福特公司生产的一种工厂预编程模块,适用于14种标准功能之一。它提供单一、固定且外部或板载可调的时间延迟。KSPS系列采用1A稳态、10A浪涌额定固态输出,保证了1亿次典型操作的可靠性。微控制器定时电路确保了出色的重复精度和稳定性。封装保护使其能够抵抗冲击、振动和湿度。KSPS系列是一款成本效益高的OEM应用选择,适合需要小巧尺寸和固态可靠性的场合。

    技术参数


    - 类型:微控制器电路
    - 范围:0.1秒至1000小时(9个可调范围或固定)
    - 重复精度:±0.5% 或 20毫秒(取较大值)
    - 耐受性(工厂校准):≤±2%
    - 复位时间:≤150毫秒
    - 启动时间:≤20毫秒;≤1500次/分钟
    - 温度和电压漂移:≤±2%
    - 输入电压:12至120V直流;24至240V交流
    - 容差:≤±15%
    - 电源消耗:交流≤2VA;直流≤1W
    - 输出类型:固态输出
    - 额定值:1A稳态,10A浪涌(持续16毫秒)
    - 电压降:交流≈2.5V@1A;直流≈1V@1A
    - 关断状态漏电流:交流≈5mA@240VAC;直流≈1mA
    - 封装保护:电路完全封装
    - 介电强度:≥2000Vrms 端子到安装表面
    - 绝缘电阻:≥100MΩ
    - 极性:直流单元反向极性保护
    - 机械安装:通过一个#10(M5x0.8)螺钉安装
    - 尺寸:高50.8mm(2.0英寸);宽50.8mm(2.0英寸);深30.7mm(1.21英寸)
    - 重量:约2.4盎司(68克)
    - 工作/存储温度:-40°C至60°C/-40°C至85°C
    - 湿度:95%相对湿度,非凝结

    产品特点和优势


    - 微控制器基础:提高重复精度(±0.5%)
    - 紧凑设计:适用于OEM应用的灵活性
    - 1A稳态,10A浪涌输出:100万次典型操作
    - 全固态封装:无运动部件,防止过时,封装保护抵抗冲击、振动和湿度

    应用案例和使用建议


    KSPS系列广泛应用于工业自动化控制领域,如机械设备的控制、生产线上的计时和延迟控制等。例如,在流水线上,当传感器检测到物料到达时,时间延迟继电器可以设定一段延迟时间后启动电机开始工作。建议根据具体的应用需求选择合适的型号,确保正确的输入电压和时间延迟设置。此外,应定期检查连接和电气特性以保持最佳性能。

    兼容性和支持


    - 配件:包括面板安装式调节旋钮、快速连接端子适配器、DIN导轨适配器等
    - 兼容性:与多种工业设备和系统兼容,具体需查看配件规格

    常见问题与解决方案


    - 问题1:接通电源后继电器不动作
    - 解决方法:检查输入电压是否符合要求,确认继电器接线正确。
    - 问题2:时间延迟不准
    - 解决方法:检查输入电压波动是否超出容差范围,必要时重新校准继电器。
    - 问题3:输出接触不良
    - 解决方法:检查输出端子是否松动,必要时更换连接件。

    总结和推荐


    KSPS系列时间延迟继电器具有优异的重复精度、紧凑设计和全固态封装的特点,适用于各种OEM应用,特别是对可靠性和稳定性有高要求的工业控制系统。考虑到其广泛的兼容性和优秀的技术支持,我们强烈推荐此系列产品。

KSPSN13MI参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KSPSN13MI厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KSPSN13MI数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KSPSN13MI KSPSN13MI数据手册

KSPSN13MI封装设计

查看详情并下载
Symbol
Footprint
3D Model
