IXDI630MCI

产品分类:
厂牌: LITTELFUSE
产品描述:
供应商型号: CSJ-ST50075683
供应商: 海外现货
标准整包数: 1

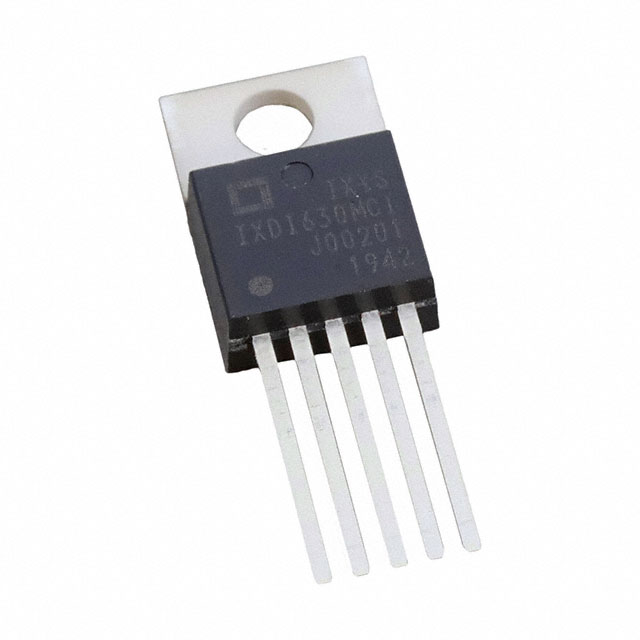

LITTELFUSE  IXDI630MCI

IXDI630MCI概述


    产品简介


    IXD630 系列高速门极驱动器是特别设计用于驱动最新的 IXYS 功率 MOSFET 和 IGBT 的电子元件。这款驱动器在供应峰值电流为 30 安培时,能够实现不到 20 纳秒的电压上升和下降时间。通过内置电路消除交叉导通和电流“飞跨”,IXD630 几乎不受锁存效应影响。这款驱动器适用于多种高效能的电力转换应用,如电源 MOSFET 和 IGBT 开关、开关模式电源、电机控制、直流到直流转换器、Class-D 开关放大器和脉冲变压器驱动器。

    技术参数


    - 峰值源/吸电流:30 安培
    - 工作电压范围:0.0 到 35 伏特
    - 绝对最大额定值:
    - 供电电压:-0.3 至 40 伏特
    - 输入电压范围:-5 伏至 VCC+0.3 伏
    - 结温范围:-55 至 150 摄氏度
    - 存储温度范围:-65 至 150 摄氏度
    - 推荐操作条件:
    - 工作温度范围:-40 至 +125 摄氏度
    - 输入高电压(UVLO < VCC < 18V):3.5 伏特
    - 输入低电压(UVLO < VCC < 18V):0.8 伏特
    - 输出高电压:VCC - 0.025 伏特
    - 输出低电压:0.025 伏特
    - 输出电阻(高态,VCC=18V,IOUT=-100mA):0.17 至 0.4 欧姆
    - 输出电阻(低态,VCC=18V,IOUT=100mA):0.16 至 0.3 欧姆
    - 输出电流(连续):最高 ±8 安培
    - 上升时间(CLOAD=5.6nF,VCC=18V):11 至 20 纳秒
    - 下降时间(CLOAD=5.6nF,VCC=18V):11 至 18 纳秒
    - 启用时间(仅限 IXDD630):34 至 65 纳秒
    - 禁用时间(仅限 IXDD630):65 至 125 纳秒

    产品特点和优势


    - 高电流驱动能力:IXD630 系列可以提供高达 30 安培的峰值源/吸电流,使其非常适合需要大电流驱动的应用。
    - 快速响应:低于 20 纳秒的快速上升和下降时间,显著提高了系统的开关速度。
    - 宽温工作范围:-40°C 到 +125°C 的宽广工作温度范围,保证了在各种恶劣环境下的可靠运行。
    - 低功耗:即使在高负载条件下,也能保持低功耗状态,适合节能要求高的应用。
    - UVLO 保护:具有欠压锁定保护功能,确保在电压不足时系统不会误触发。

    应用案例和使用建议


    应用案例:
    - 开关电源:IXD630 驱动器广泛应用于各类开关电源系统中,以实现高效的功率转换。
    - 电机控制:在工业自动化领域,IXD630 可以用来控制电动机的启动和停止,提升系统的稳定性和效率。
    - 直流到直流转换器:在通信和数据中心中,IXD630 作为转换器的核心部件,可以有效地将直流电进行升压或降压。
    使用建议:
    - 散热设计:由于驱动器在工作时会产生较大热量,因此在电路设计中必须考虑良好的散热措施。
    - 匹配外围元件:确保选择合适的外围元件,如电容和电阻,以获得最佳性能。

    兼容性和支持


    IXD630 系列产品可以与大多数标准的电子元件兼容,如电源模块、晶体管等。此外,制造商提供了详细的安装指南和技术支持服务,帮助用户快速上手并解决任何可能出现的问题。

    常见问题与解决方案


    问题1:驱动器在某些情况下无法正常工作,导致系统无法启动。
    解决方法:检查输入电压是否满足启动条件,确认是否有足够的供电电压,或者尝试重新连接驱动器。
    问题2:驱动器输出异常,导致设备无法正常运行。
    解决方法:确认输出端子连接正确无误,并检查负载是否处于允许的工作范围内。

    总结和推荐


    IXD630 系列驱动器以其出色的性能和广泛的适用性,在多个领域都有着卓越的表现。无论是在高频率还是高功率的应用中,IXD630 都能展现出色的性能。推荐给那些追求高性能、高可靠性的客户,特别是对驱动器有较高要求的设计工程师。

IXDI630MCI参数

参数
包装方式 管装

IXDI630MCI厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

IXDI630MCI数据手册

厂牌 PDF简要描述 下载
LITTELFUSE LITTELFUSE IXDI630MCI IXDI630MCI数据手册

IXDI630MCI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.3831 ¥ 96.4144
库存: 200
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 96.41
直接购买
加入购物车
