首页  >  产品百科  >  V05E30P

V05E30P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 47V 500A 1 517V 38V 30V 4J 650pF@1MHz 插件 通孔安装 5mm(宽度)
供应商型号: M-V05E30P
供应商: Future
标准整包数: 1500

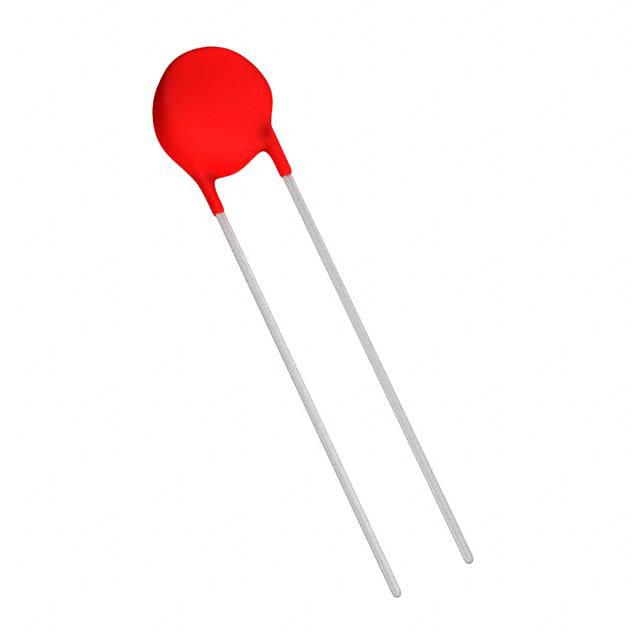

LITTELFUSE 压敏电阻 V05E30P

V05E30P概述


    产品简介


    LV UltraMOV® 系列径向引线压敏电阻 是一种专为直流电压应用设计的理想电路保护解决方案。这种压敏电阻主要用于抵御高电流峰值冲击(高达10 kA),适用于各种间接雷击干扰、系统开关瞬态及电源异常快速瞬变的情况。

    技术参数


    - 电压范围:
    - 交流电压范围(VM(AC)RMS):11V 至 95V
    - 直流电压范围(VM(DC)):14V 至 125V
    - 瞬态参数:
    - 非重复脉冲电流(8/20µs 波形,ITM):500A 至 10,000A
    - 非重复能量能力(2ms 波形,WTM):0.8J 至 150J
    - 工作温度范围:
    - 环境温度范围(TA)环氧涂层:-40°C 至 +85°C
    - 环境温度范围(TA)酚醛涂层:-40°C 至 +125°C
    - 储存温度范围(TSTG)环氧涂层:-40°C 至 +125°C
    - 储存温度范围(TSTG)酚醛涂层:-40°C 至 +150°C
    - 温度系数(αV):小于 0.01% /°C
    - 高压封装绝缘电阻(环氧涂层):大于 1,000 MΩ
    - 高压封装绝缘电阻(酚醛涂层):800 V

    产品特点和优势


    1. 突破性的低电压设计:提供高达 10 kA 的高脉冲电流额定值。
    2. 小尺寸:可节省板级空间和体积。
    3. 宽电压范围:适用于多种应用场合。
    4. 环保材料:铅、卤素和RoHS合规。
    5. 高温操作:工作温度范围高达 125°C(酚醛涂层选项)。
    6. 多种尺寸选择:提供 5 mm、7 mm、10 mm、14 mm 和 20 mm 尺寸。
    7. 安全认证:UL 认证、TUV 认证,隔离电压等级为 800V。

    应用案例和使用建议


    LV UltraMOV® 系列径向引线压敏电阻广泛应用于各类设备中:
    - LED 灯具:在灯具中保护电路免受雷击和电气瞬态的影响。
    - 无绳电话:在通信设备中保护敏感电路。
    - 音频和视频设备:确保电视、音响等娱乐设备在复杂电气环境中正常工作。
    - 手机充电器:保护充电器在突发电气事件中不受损坏。
    - 安全系统:在监控和报警系统中防止过电压损害。

    兼容性和支持


    - 认证标准:符合 UL 1449、IEC/EN 61051 等标准。
    - 兼容性:这些产品可以方便地集成到现有系统中,无需额外的设计更改。
    - 厂商支持:Littelfuse 提供详细的技术支持和维修服务,帮助客户解决任何使用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备安装后出现不稳定 | 检查接线是否正确,确保接地良好。 |
    | 压敏电阻响应时间较长 | 调整电路中的电容和电阻以优化响应速度。 |
    | 使用过程中过热 | 减少输入功率,检查散热是否良好。 |

    总结和推荐


    LV UltraMOV® 系列径向引线压敏电阻凭借其高性能、高可靠性和广泛的适用范围,在现代电子产品中表现出色。它不仅能够满足各种应用需求,而且其卓越的环境适应性和耐用性也使得其在市场上具有很强的竞争力。因此,强烈推荐这一系列的产品用于各类电路保护需求。

V05E30P参数

参数
压敏电压 47V
最大压敏电压 517V
最大直流电压 38V
最大交流电压 30V
能量 4J
不同频率时的电容 650pF@1MHz
浪涌电流 500A
最小压敏电压 -
电路数 1
长*宽*高 5mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V05E30P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V05E30P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V05E30P V05E30P数据手册

V05E30P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.131 ¥ 1.1073
4500+ $ 0.1265 ¥ 1.0689
7500+ $ 0.1254 ¥ 1.0596
15000+ $ 0.1243 ¥ 1.0503
30000+ $ 0.1221 ¥ 1.0317
库存: 3000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 1660.95
