86600001009

产品分类: 电路保护配件
厂牌: LITTELFUSE
产品描述:
供应商型号: CGC-86600001009
供应商: 海外现货
标准整包数: 1
LITTELFUSE 电路保护配件 86600001009

86600001009概述


    产品简介

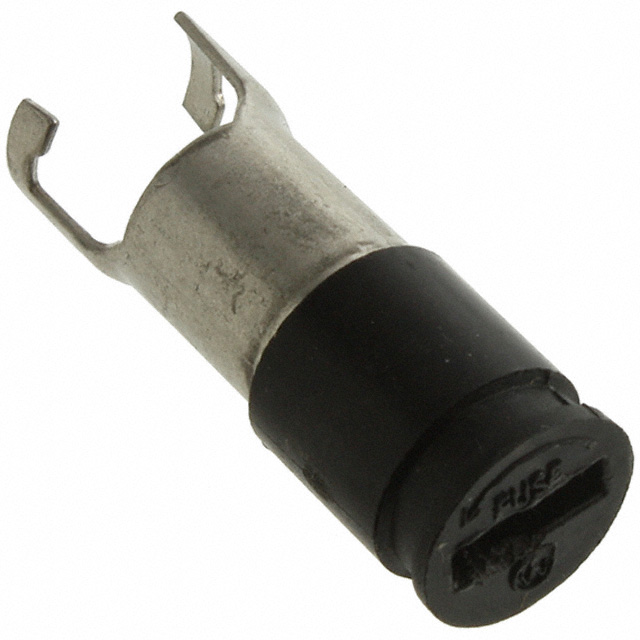

    Littelfuse公司的860系列和862系列封闭式保险丝夹,专为5×20毫米和6.3×32毫米保险丝设计。这些保险丝夹广泛应用于工业、汽车、消费电子和通信等领域,具有出色的保护性能和可靠性。产品通过了多项认证,确保在各种环境下都能稳定运行。

    技术参数


    以下是860系列和862系列封闭式保险丝夹的技术参数:
    - 兼容保险丝:5×20毫米和6.3×32毫米保险丝
    - 材料:保险丝夹/盖:黑色热塑塑料(UL 94V0),金属部分:镀铜合金(防腐蚀),终端:可焊接镀锡
    - 电气数据(23°C):
    - 额定电压:250V
    - 额定电流:
    - 860系列:10A(VDE)、16A(CSA)、20A(UL)
    - 862系列:10A(VDE)、16A(UL/CSA)
    - 额定功率:
    - 860系列:4.0W(VDE)
    - 862系列:2.5W(VDE)、3.2W(VDE)
    - 安装方式:直径12.7毫米D孔或双D孔,螺母扭矩可达1.2Nm
    - 接线端子:焊接引脚(0.5毫米×1.1毫米)和塑料柱,引脚弯曲以便最佳焊接
    - 保护等级:
    - IP 40(IEC 60529)
    - PC2(IEC 60127-6)
    - 操作温度:-40°C至+85°C
    - 气候测试:-40°C/+85°C/21天(IEC 60068-2-1...3)
    - 存储条件:+10°C至+60°C,相对湿度≤75%,全年平均值,30天内最大湿度为95%
    - 振动抵抗:24次循环,每次15分钟(IEC 60068-2-6),频率范围:10-60Hz(0.75毫米振幅),60-500Hz(10g加速度)
    - 接触电阻:≤5毫欧姆
    - 冲击电压:4kV,50Hz,1分钟,干燥条件下
    - 绝缘电阻:>100兆欧(500VDC,1分钟)
    - 焊接性:235°C,2秒(波峰焊),350°C,1秒(烙铁焊)
    - 焊接耐热性:350°C,5秒(IEC 60068-2-20)
    - 最小导线截面积:导电路径-0.2平方毫米,导体-2.5平方毫米
    - 标记:860,250V,认证862,250V,认证
    - 单位重量:5.3克(860)/5.6克(862)/3.3克(865)/2.5克(866)

    产品特点和优势


    - 高可靠性:符合IP40和PC2保护等级,能够在各种恶劣环境中稳定运行。
    - 宽工作温度范围:-40°C至+85°C的操作温度范围使得其适用于多种应用环境。
    - 卓越的电气性能:额定电压高达250V,额定电流根据不同标准有所不同,满足不同需求。
    - 抗震性强:经过严格的振动测试,确保在高振动环境中依然可靠。
    - 高绝缘电阻:>100兆欧,有效防止漏电风险。
    - 多种型号选择:提供860系列和862系列,分别适用于5×20毫米和6.3×32毫米保险丝,灵活满足不同需求。

    应用案例和使用建议


    这些封闭式保险丝夹广泛应用于多种场合,如工业控制系统、汽车电子系统、家用电器和通信设备等。在使用过程中,需要注意以下几点:
    - 正确的安装方式:确保使用直径12.7毫米的D孔或双D孔进行安装,以确保稳固性。
    - 定期检查:由于长期使用可能导致接触不良,建议定期检查并更换保险丝。
    - 正确选择保险丝:根据具体应用场景和所需保护级别,选择合适类型的保险丝。

    兼容性和支持


    这些封闭式保险丝夹与其他电子元器件或设备具有良好的兼容性。厂商提供了详细的技术支持文档,包括安装指南和故障排除手册。用户可以通过Littelfuse官方网站获取更多资源和支持。

    常见问题与解决方案


    - 问题1:保险丝熔断后如何更换?
    - 解决方案:首先切断电源,拆卸旧保险丝,安装新保险丝,然后重新连接电源。确保安装正确且稳固。
    - 问题2:接触电阻过高导致电路不稳定怎么办?
    - 解决方案:清洁接线端子和保险丝座,确保没有氧化或污垢。如果仍然存在问题,考虑更换新的保险丝夹。
    - 问题3:振动环境下工作不稳定怎么办?
    - 解决方案:确认安装方式正确,确保保险丝夹与电路板或面板紧密贴合。可以考虑增加固定措施,减少振动影响。

    总结和推荐


    综上所述,Littelfuse公司的860系列和862系列封闭式保险丝夹是一款高性能、高可靠性的产品,广泛应用于各种工业和消费电子领域。其出色的电气性能、宽广的工作温度范围以及优良的抗震能力使其成为各类应用的理想选择。我们强烈推荐这一系列产品用于需要可靠过载和短路保护的应用场合。

86600001009参数

参数
长*宽*高 25.6mm(长度)*9.1mm(宽度)
零件状态 在售
包装方式 散装

86600001009厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

86600001009数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 电路保护配件 LITTELFUSE 86600001009 86600001009数据手册

86600001009封装设计

查看详情并下载
Symbol
Footprint
3D Model
