32980001ZXM8

产品分类: 电路保护配件
厂牌: LITTELFUSE
产品描述:
供应商型号: F8702-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 电路保护配件 32980001ZXM8

32980001ZXM8概述

    # 高电流保险丝——ZCASE单个Mega/启动熔断器

    产品简介


    ZCASE单个Mega/启动熔断器是一款极小尺寸的螺栓固定型高电流保险丝,具有广泛的额定电流范围(最高可达600A),且采用统一包装设计。此款保险丝主要应用于电动车和工业设备中作为电池保护和过载保护的关键部件。由于其出色的性能,它还可以用作启动保护装置,确保关键电路的可靠性。

    技术参数


    工作环境和材料
    - 操作温度:-40°C 至 125°C
    - 外壳材料:PPA-GF33HS(玻璃纤维增强尼龙)
    - 绝缘管:陶瓷材质
    - 端子材料:镀锡铜
    - 电压等级:32V DC
    - 分断能力:2000A @ 32V DC
    - 安装扭矩
    - M6:9.8Nm ± 1.4Nm
    - M8:14Nm ± 2Nm
    额定电流及电气特性
    | 零件号 | 额定电流 (A) | 线径 (mm²) | 最大压降 (mV) | 平均冷态电阻 (mΩ) | I²t (A²s) |
    |
    | 3298040. | 40 | 4 | 110 | 1.53 | 5000 |
    | 3298060. | 60 | 6 | 110 | 0.98 | 18000 |
    | 3298080. | 80 | 10 | 110 | 0.715 | 15500 |
    | 3298100. | 100 | 16 | 110 | 0.57 | 31000 |
    | 3298125. | 125 | 16 | 110 | 0.39 | 45000 |
    | 3298150. | 150 | 25 | 110 | 0.32 | 75000 |
    | 3298175. | 175 | 25 | 110 | 0.26 | 140000 |
    | 3298200. | 200 | 35 | 110 | 0.231 | 235000 |
    | 3298225. | 225 | 35 | 110 | 0.175 | 95000 |
    | 3298250. | 250 | 50 | 110 | 0.167 | 160000 |
    | 3298300.ZXSTA | 300 | 35 | 70 | 0.128 | 310000 |
    | 3298350.ZXSTA | 350 | 35 | 70 | 0.103 | 570000 |
    | 3298400.ZXSTA | 400 | 50 | 70 | 0.084 | 870000 |
    | 3298500.ZXSTA | 500 | 50 | 70 | 0.065 | 1550000 |
    | 3298600.ZXSTA | 600 | 50 | 70 | 0.049 | 3000000 |
    时间-电流特性
    | 额定电流百分比 | 开断时间 (s) |

    | 50%-/– | 14,400 / – |
    | 100% | 14,400 / – |
    | 135% | 120 / 1800 |
    | 200% | 1 / 15 |
    | 350% | 0.300 / 5 |
    | 500% | – / – |
    | 600% | 0.100 / 1 |

    产品特点和优势


    ZCASE单个Mega/启动熔断器以其紧凑的设计和广泛的额定电流范围脱颖而出。它能为高达600A的应用提供有效的保护,而不会占用过多空间。其独特的设计理念和严格的制造标准确保了它在恶劣环境下的稳定性和耐用性。此外,其快速响应时间和高分断能力使其成为工业应用的理想选择。

    应用案例和使用建议


    应用案例
    1. 电动车辆:用于电池和关键电路的保护。
    2. 工业设备:作为启动保护装置,确保关键系统的稳定运行。
    3. 电源系统:在高功率设备中保护电路免受短路和过载的影响。
    使用建议
    - 正确的安装扭矩:严格按照规定的扭矩进行安装,避免因安装不当导致的损坏。
    - 正确选用零件号:根据实际需求选择合适的零件号,以确保最佳的性能表现。
    - 考虑线径:根据实际线路负载选择合适线径的保险丝,以达到最优的电气性能。

    兼容性和支持

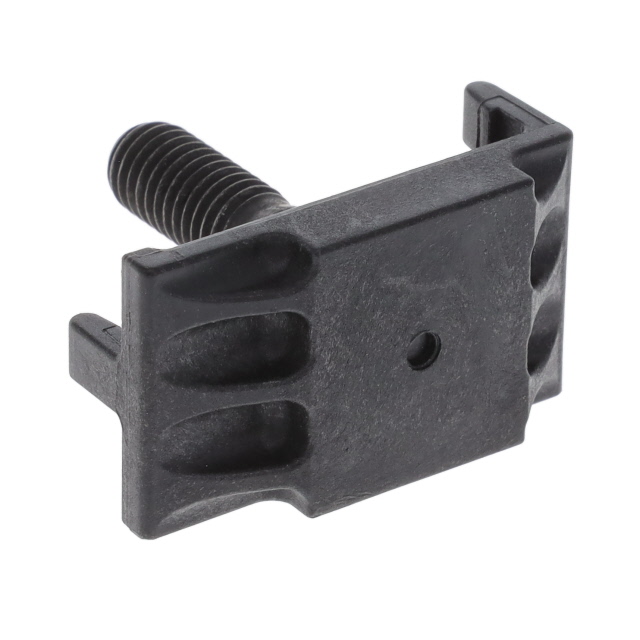

    ZCASE单个Mega/启动熔断器的安装组件包括不同类型的汇流条和绝缘螺栓。客户可按需选购相关配件,这些配件可以确保安全可靠地连接到电池端或母线连接上。如有任何应用支持和技术咨询的需求,建议联系当地Littelfuse销售代表获取更多帮助。

    常见问题与解决方案


    问题1:保险丝在安装时出现过热现象
    解决方案:检查安装是否紧固到位,确认接头接触良好,并重新调整至规定扭矩。
    问题2:保险丝在正常工作时发生异常开断
    解决方案:检查电路是否有超出额定值的电流,确保负载符合要求;如果仍存在问题,建议联系技术支持以进一步诊断原因。

    总结和推荐


    综上所述,ZCASE单个Mega/启动熔断器凭借其小巧的设计、宽广的电流范围以及可靠的电气性能,在高功率应用中表现出色。其优异的时间-电流特性确保了它在各种极端条件下的稳定运行。如果您正在寻找一种高效可靠的高电流保护解决方案,我们强烈推荐您选择Littelfuse的这款产品。

32980001ZXM8参数

参数
零件状态 在售
包装方式 散装

32980001ZXM8厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

32980001ZXM8数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 电路保护配件 LITTELFUSE 32980001ZXM8 32980001ZXM8数据手册

32980001ZXM8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.6356 ¥ 64.5208
5+ $ 6.3353 ¥ 53.5331
10+ $ 5.6285 ¥ 47.1033
50+ $ 4.6677 ¥ 39.063
100+ $ 4.3042 ¥ 36.0212
250+ $ 3.8646 ¥ 32.3415
500+ $ 3.56 ¥ 29.7928
1000+ $ 3.4648 ¥ 28.9957
库存: 267
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.52
