V5.5MLA0402LNR

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 18.7V 20A 1 15.9V 215V 5.5V 4V 50mJ 70pF@1MHz 0402 贴片安装 1mm*500μm*600μm
供应商型号: V5.5MLA0402LNR
供应商: 国内现货
标准整包数: 1

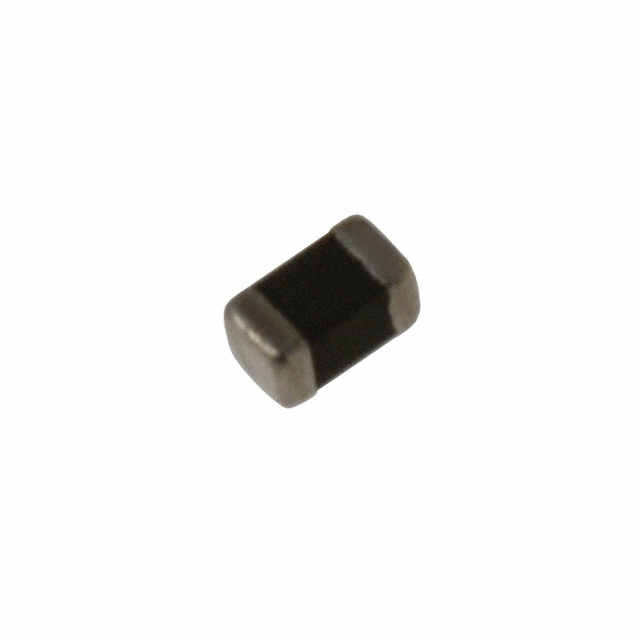

LITTELFUSE 压敏电阻 V5.5MLA0402LNR

V5.5MLA0402LNR概述

    # MLA系列压敏电阻技术手册详解

    产品简介


    基本介绍
    MLA系列压敏电阻(多层片式压敏电阻,简称MLVs)是Littelfuse公司基于多层陶瓷制造技术开发的一系列产品。这些组件旨在抑制各种瞬态事件,例如符合IEC 61000-4-2标准或用于电磁兼容性(EMC)的其他标准所规定的瞬态现象。MLA系列通常应用于电路板级集成芯片和其它元件的瞬态电压保护。
    产品主要特点是采用半导体陶瓷材料制成,并提供无铅表面贴装封装。它们能够在较宽的工作电压和能量范围内运行,适用于电源、控制线路及信号线路等多种应用场合。
    应用领域
    - 在电路板级别对电感开关或其他瞬态事件(如快速瞬变脉冲串EFT和浪涌电压)进行抑制。
    - 提供符合IEC 61000-4-2、MIL-STD-883方法3015.7等行业规范的静电放电(ESD)保护。
    - 在印刷电路板上为集成电路(ICs)和晶体管提供瞬态电压保护。
    - 协助最终产品满足电磁兼容性要求。
    - 替代许多应用中的大尺寸表面安装瞬态电压抑制二极管(TVS Zeners)。

    技术参数


    以下是根据手册整理的技术规格、性能参数、电气特性和支持的工作环境等信息:
    | 参数名称 | 描述 |

    | 封装尺寸 | 包括0402、0603、0805、1206和1210等多种规格 |
    | 工作温度范围 | -40°C至+125°C |
    | 最大连续工作电压 | DC电压范围:3.5V至120V;AC电压范围:2.5V至107V |
    | 最大非重复浪涌电流 | 4A至500A |
    | 最大非重复浪涌能量 | 0.02J至2.5J |
    | 额定钳位电压 | 8/20μs波形下:13V至260V |
    | 标称击穿电压测试电流 | 1mA直流下的最小和最大值 |
    | 典型电容值 | 1MHz下的典型电容值 |

    产品特点和优势


    MLA系列压敏电阻具有以下显著特点和优势:
    - 环保合规:无卤素且符合RoHS标准。
    - 小型化设计:支持多种尺寸,适合现代紧凑型电路设计需求。
    - 耐高温性能:能够在-40°C至+125°C的广泛温度区间内正常工作。
    - 高可靠性:通过多次高强度测试验证,表现出色的重复脉冲处理能力。
    - 双向钳位:无需考虑方向性的双向保护机制简化了设计过程。

    应用案例和使用建议


    应用案例
    1. 汽车电子系统:用于保护车载娱乐系统中的敏感电子部件免受瞬态电压损害。
    2. 工业自动化设备:确保工厂生产线上的控制器能够抵御雷击等极端条件带来的影响。
    3. 通信基础设施:增强服务器机架内的网络交换机和其他关键组件的安全防护水平。
    使用建议
    为了获得最佳效果,在选择具体型号时需要仔细匹配所需的工作电压和预期的瞬态冲击强度。此外,在安装过程中应注意遵循正确的焊接流程以保证长期稳定性。

    兼容性和支持


    MLA系列压敏电阻与大多数主流焊接技术和组装工艺相兼容。Littelfuse还提供了详细的指导文档来帮助用户顺利完成产品的选型与集成工作。对于任何疑问或者技术支持请求,都可以直接联系当地授权经销商获取及时响应。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动后出现异常行为 | 检查是否有过量的电涌进入系统 |
    | 寿命缩短 | 确认实际运行环境是否超出额定温度范围 |
    | 响应时间不符合预期 | 调整电路布局减少寄生效应 |

    总结和推荐


    综上所述,MLA系列压敏电阻凭借其卓越的技术性能和广泛的适用性成为了当今市场上非常受欢迎的选择之一。无论是从环境保护角度出发还是追求高效能的表现,这款产品都展现了强大的市场竞争力。因此,强烈推荐给需要高性能瞬态电压保护解决方案的专业人士使用。

V5.5MLA0402LNR参数

参数
压敏电压 18.7V
电路数 1
最大压敏电压 215V
不同频率时的电容 70pF@1MHz
最大直流电压 5.5V
最大交流电压 4V
最小压敏电压 15.9V
浪涌电流 20A
能量 50mJ
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V5.5MLA0402LNR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V5.5MLA0402LNR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V5.5MLA0402LNR V5.5MLA0402LNR数据手册

V5.5MLA0402LNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
