THS422B

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-THS422B
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 THS422B

THS422B概述


    产品简介

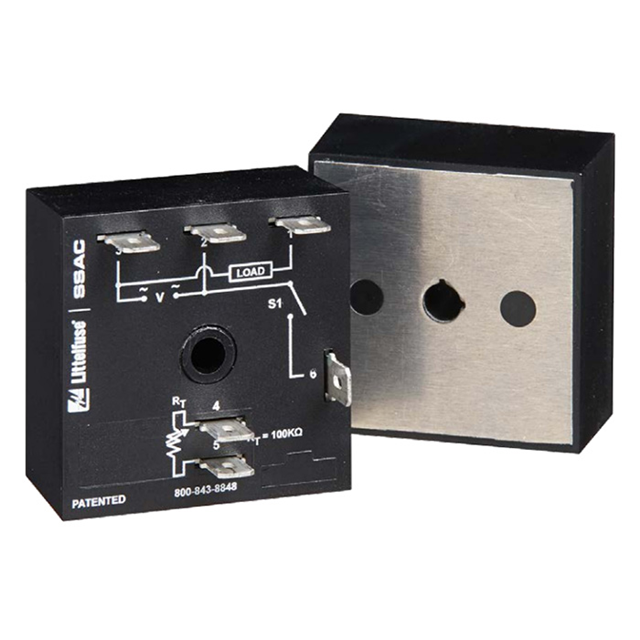

    THC/THS系列是Littelfuse公司推出的一款集固态继电器与定时器于一体的紧凑型控制装置。该系列产品具有多种型号,可以广泛应用于灯泡、加热器及电机等负载控制场合,尤其适用于需要快速响应的投币售货机应用。THC/THS系列单次触发功能可以实现精确的时间延迟操作,如分配和脉冲整形操作。此外,其输入电压可从24VAC、120VAC到230VAC不等,使该系列控制装置在各种电压环境下都能可靠运行。

    技术参数


    - 时间延迟范围:0.1秒至600秒,共四个可调范围或固定值。
    - 重复精度:±2%,或±20毫秒(取较大者)。
    - 工厂校准容差:≤ ± 5%。
    - 重置时间:≤ 150毫秒。
    - 开始时间:≤ 20毫秒。
    - 温度和电压变化下的时间延迟变化:≤ ±10%。
    - 输入电压:24VAC、120VAC或230VAC,容差±15%。
    - 频率范围:50Hz/60Hz。
    - 功耗:≤ 2VA。
    - 输出类型:固态继电器。
    - 最大负载电流:
    - A型:6A,峰值电流60A。
    - B型:10A,峰值电流100A。
    - C型:20A,峰值电流200A。
    - 最小负载电流:100mA。
    - 压降:额定电流时约为2.5V。
    - 关断状态泄漏电流:230VAC时约为5mA。
    - 绝缘电阻:≥ 100MΩ。
    - 封装保护:封装设计提供电路保护,介质击穿电压≥ 2000V RMS。
    - 尺寸:高度50.8mm(2.0英寸),宽度50.8mm(2.0英寸),深度38.4mm(1.51英寸)。
    - 安装方式:表面安装,采用一个#10(M5 x 0.8)螺钉。
    - 接线端子:0.25英寸(6.35毫米)的公接线端子。
    - 环境温度范围:工作/存储温度为-20°C至60°C / -40°C至85°C。
    - 相对湿度:95%,非冷凝。
    - 重量:约3.9盎司(111克)。

    产品特点和优势


    - 高负载能力:THC/THS系列固态继电器可以承受高达20A的连续负载电流,瞬时电流可达到200A。这使得它可以用于直接驱动电机、灯具和加热器等高功率设备,而无需额外的接触器。
    - 无机械部件:由于采用全固态设计并进行封装,THC/THS系列没有运动部件,避免了磨损和电弧等问题,提高了长期可靠性和耐用性。
    - 紧凑设计:该系列产品采用紧凑设计,简化了OEM应用中的布线工作,并减少了劳动和组件成本。
    - 灵活的调校和配件选择:通过P1004-95、P1004-95-X Versa-Pot等配件,可以实现远程调整时间延迟,增加系统的灵活性。

    应用案例和使用建议


    THC/THS系列广泛应用于需要快速响应的应用场合,例如灯泡、加热器、电机控制等。以投币售货机为例,当用户按下启动按钮时,THC/THS将根据预设的时间延迟自动执行分配动作。根据应用需求,选择合适的时间延迟范围和输出电流等级至关重要。为了确保最佳性能,建议根据实际负载选择合适的型号,并在必要时使用配件以增强系统灵活性。

    兼容性和支持


    THC/THS系列与多种OEM应用兼容,适用于不同类型的负载。对于复杂的应用场景,厂商提供了多种配件,如P1004-95 Versa-Pot、P0700-7 Versa-Knob等,以方便用户进行远程调整。此外,Littelfuse公司提供了全面的技术支持和服务,以帮助用户解决在应用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:启动后无法正常工作。
    - 解决办法:检查输入电压是否正确连接,确认开关状态是否符合要求。
    2. 问题:输出不稳定。
    - 解决办法:确保输出负载电流不超过最大额定值,检查是否有外部干扰影响信号传输。
    3. 问题:温度过高导致故障。
    - 解决办法:将设备安装在散热良好的金属表面上,并确保空气流通良好。

    总结和推荐


    THC/THS系列固态继电器与定时器是一款集成度高、功能强大且应用广泛的控制装置。凭借其高负载能力和封装保护等显著优势,该系列非常适合需要快速响应和精确控制的应用场合。对于需要精准时间和高可靠性负载控制的应用,我们强烈推荐选择THC/THS系列,它不仅能够提升系统效率,还能有效降低维护成本。

THS422B参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

THS422B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

THS422B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE THS422B THS422B数据手册
