SB6100-101-0

产品分类:
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-SB6100-101-0
供应商: 海外现货
标准整包数: 1
LITTELFUSE  SB6100-101-0

SB6100-101-0概述

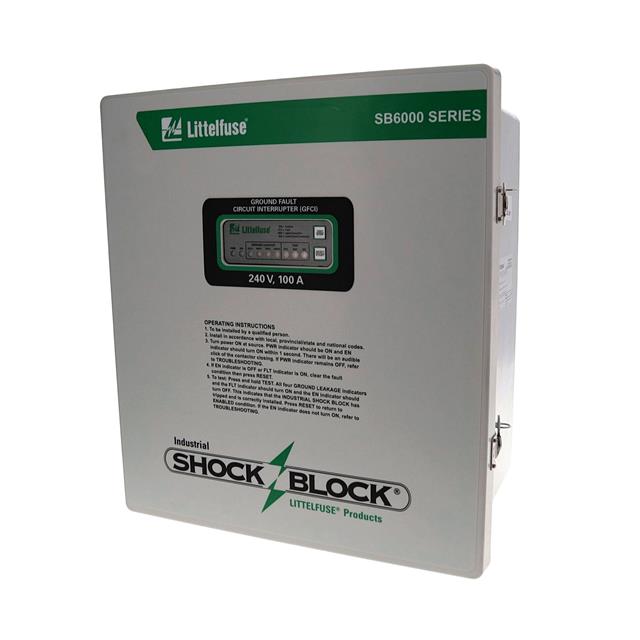

    Littelfuse Industrial Shock-Block SB6100系列技术手册概述

    1. 产品简介


    Littelfuse Industrial Shock-Block (ISB) SB6100系列是专门用于工业设施的人身保护设备,旨在满足由UL 943C定义的特殊用途漏电保护器(GFCI)的新要求。该系列包括固定和可调两种型号,适用于不同电压等级(208至600伏)的三相系统。ISB的主要功能在于它能够检测并中断故障电流,以防止人身伤害并减少误触发的可能性。

    2. 技术参数


    - 电压范围: 208至600伏
    - 电流额定值: 100安培(连续)
    - 短路电流额定值: 50,000安培
    - 跳闸级别设置: 可选(6, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100毫安),或者固定为20毫安
    - 跳闸时间设置: 倒时曲线
    - 外壳防护等级: NEMA 4X,聚酯材质,带锁装置
    - 工作温度: -35°C (-31°F) 至 +40°C (104°F),最高+66°C (151°F) 需要降额处理
    - 电线要求: 最大2/0 AWG
    - 认证: UL认证(封闭式型号),cULus认证(开放式型号),UL1998标准合规(修订版01及以上),所有型号均通过CSA认证

    3. 产品特点和优势


    - 倒时跳闸曲线:提供了更为精确的电流检测能力,有效减少了误触发情况的发生。
    - 快速跳闸时间:<20毫秒
    - 固定跳闸水平:提供更高级别的人员保护,适用于泄漏电流超过标准20毫安的情况。
    - 可选跳闸水平:允许在低于20毫安的情况下进行操作,同时也可在高泄漏电流情况下降低误触发风险。
    - 接地监测/中断功能:当接地线连接中断时,自动报警并断开电路,确保设备安全运行。
    - 欠压、停电、颤动检测:保障设备正常运行,延长内部接触器寿命。
    - 过流保护:配备3个600伏特级T型保险丝,提供过电流保护。
    - 防潮涂层:内部电路采用防潮涂层,提升设备在潮湿环境下使用的可靠性。
    - 辅助触点:提供常开触点,方便远程指示。
    - 自动自检功能:所有型号都具备自动自检功能,确保设备正常运行。

    4. 应用案例和使用建议


    ISB广泛应用于各类工业环境,例如机械制造、石油化工等领域。对于一些可能产生大量泄漏电流的应用场景,ISB提供了更灵活的设置选项,帮助用户在不同工况下选择合适的跳闸阈值。此外,建议在安装前对现场电源系统进行全面测试,确保ISB能够正常运行。在使用过程中定期检查接地连接是否良好,以及设备是否有异常报警,可以及时发现并排除潜在问题。

    5. 兼容性和支持


    ISB设计用于与标准3相系统兼容,同时也可以作为设备接地故障保护装置(EGFPD)使用。Littelfuse公司提供了丰富的配件选项,如终端设备、运输车、安装框架等,以便用户根据具体需求进行定制。Littelfuse还提供了详尽的技术文档和支持服务,帮助用户更好地理解和应用ISB。

    6. 常见问题与解决方案


    - 问题: 跳闸后无法复位
    - 解决方案: 检查负载和电源之间的接地连接是否正常;确认没有超出设定的跳闸水平;如果需要,手动复位设备。
    - 问题: 设备频繁误触发
    - 解决方案: 检查现场电源系统是否存在高泄漏电流;调整设备的跳闸水平或更换适合更高泄漏电流的型号;确保设备接地良好。
    - 问题: 辅助触点状态不正确
    - 解决方案: 确认辅助触点连接是否牢固;检查相关线路是否有松动或损坏。

    7. 总结和推荐


    总结: Littelfuse Industrial Shock-Block SB6100系列是一款专为工业设施设计的高品质漏电保护设备。其强大的功能和丰富的特性使其在众多同类产品中脱颖而出,特别适合于需要较高安全性和可靠性的场合。凭借卓越的技术参数、多样化的配置选项及出色的客户支持,该系列产品无疑值得推荐使用。
    推荐: 如果您的项目涉及到工业设施的人身安全保护,强烈推荐使用Littelfuse SB6100系列。该系列产品不仅提供了先进的保护机制,还能根据实际应用需求进行灵活调整,是确保设备安全运行的理想选择。

SB6100-101-0参数

参数
长*宽*高 223.3mm*406.2mm*453.8mm
安装方式 墙壁安装
零件状态 在售
包装方式 散装

SB6100-101-0厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
