TMOV14RP140M

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 220V 6KA 1 198V 242V 180V 140V 55J 900pF@1MHz 通孔安装 22mm(高度)
供应商型号: ZT-TMOV14RP140M
供应商: 海外现货
标准整包数: 1

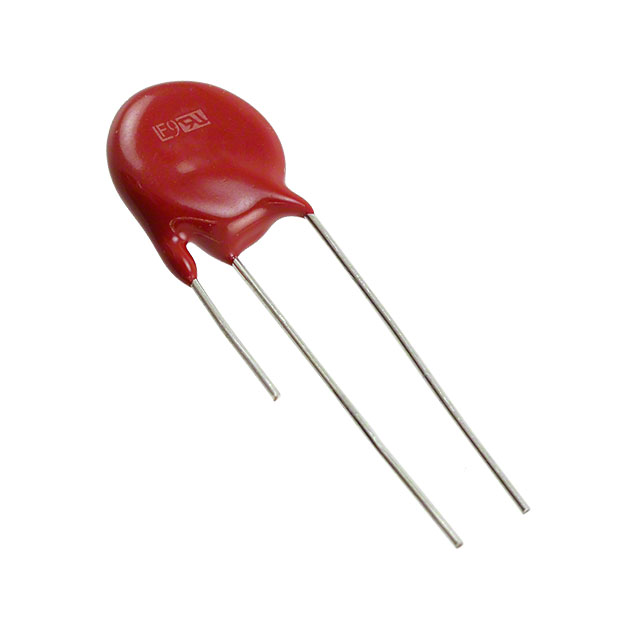

LITTELFUSE 压敏电阻 TMOV14RP140M

TMOV14RP140M概述

    金属氧化物压敏电阻(MOVs):TMOV® 和 iTMOV® 变阻器系列

    产品简介


    金属氧化物压敏电阻(MOVs) 是一种广泛应用于过电压保护的电子元件。本系列中的 TMOV® 和 iTMOV® 变阻器是专为电路保护设计的产品,主要功能包括抑制瞬态过电压,保护下游设备免受电压浪涌的损害。这些产品特别适用于交流电源线保护模块、交流电源适配器、电源计量装置、可移动交流电源插座以及不间断电源(UPS)等领域。它们还适用于白家电和便携式电涌防护器。

    技术参数


    以下是 TMOV® 和 iTMOV® 变阻器的主要技术参数:
    | 参数 | 规格范围 |

    | 最大额定电压(AC) | 115 至 750 V |
    | 额定峰值脉冲电流 | 6,000 至 10,000 A |
    | 能量吸收能力(2ms) | 35 至 480 J |
    | 最大钳位电压(8/20µs) | 115 至 750 V |
    | 标称电容(f=1MHz) | 162 至 1000 pF |
    | 连续浪涌电流 | 50 至 300 A |
    | 高温下的峰值温度系数 | <0.01%/°C |
    | 工作温度范围 | -55°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |

    产品特点和优势


    TMOV® 和 iTMOV® 变阻器具有以下显著特点和优势:
    - 高可靠性:能够承受高达10kA的峰值浪涌电流。
    - 快速响应:由于内置热保护元件位于变阻器附近,因此能迅速响应过热情况。
    - 紧凑设计:与传统离散解决方案相比,这些变阻器提供了更低的电感和更好的箝位性能。
    - 三引脚版本:iTMOV® 版本提供了一个额外的引脚用于指示热断开状态,这有助于监控电路。

    应用案例和使用建议


    1. 面板保护模块:TMOV® 和 iTMOV® 变阻器可以用于 AC 面板保护模块,确保设备免受异常过电压的影响。
    2. 电源适配器:将这些变阻器应用于电源适配器中,可以有效保护下游设备免受电压浪涌的损害。
    3. 智能控制:通过连接监测电路,可以实时监控电路状态,及时发现并处理潜在问题。
    使用建议:
    - 在高湿度环境中使用时,建议进行湿度老化测试,以确保变阻器的稳定性和可靠性。
    - 选择合适的焊接方法,避免因过度加热导致的损坏。推荐使用波峰焊工艺,并严格控制预热阶段和焊锡浴的温度。

    兼容性和支持


    TMOV® 和 iTMOV® 变阻器与大多数标准 PCB 设计兼容,易于集成到现有系统中。制造商提供了详尽的技术支持文档和样品,帮助客户顺利集成产品并解决问题。

    常见问题与解决方案


    1. 问题:焊接过程中变阻器过热
    解决方案:确保严格按照制造商提供的焊接曲线进行操作,并考虑使用热沉来减少热量影响。
    2. 问题:电路断开指示不明确
    解决方案:检查指示电路的连接是否正确,并确认使用的监控电路元件与实际应用匹配。
    3. 问题:长期运行中的电压变化
    解决方案:定期进行环境适应性测试,如高温和低温冲击测试,以验证产品的耐久性。

    总结和推荐


    总体而言,TMOV® 和 iTMOV® 变阻器在过电压保护方面表现出色,具备高可靠性和优异的电气特性。对于需要严格电压保护的应用,我们强烈推荐这些产品。此外,其简便的安装方式和广泛的兼容性使得这些变阻器成为众多工程项目的理想选择。建议用户在选型时充分参考技术手册中的数据,并根据实际应用场景做出合理选择。

TMOV14RP140M参数

参数
压敏电压 220V
能量 55J
最大直流电压 180V
不同频率时的电容 900pF@1MHz
浪涌电流 6KA
最大交流电压 140V
最小压敏电压 198V
电路数 1
最大压敏电压 242V
长*宽*高 22mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

TMOV14RP140M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TMOV14RP140M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE TMOV14RP140M TMOV14RP140M数据手册

TMOV14RP140M封装设计

查看详情并下载
Symbol
Footprint
3D Model
