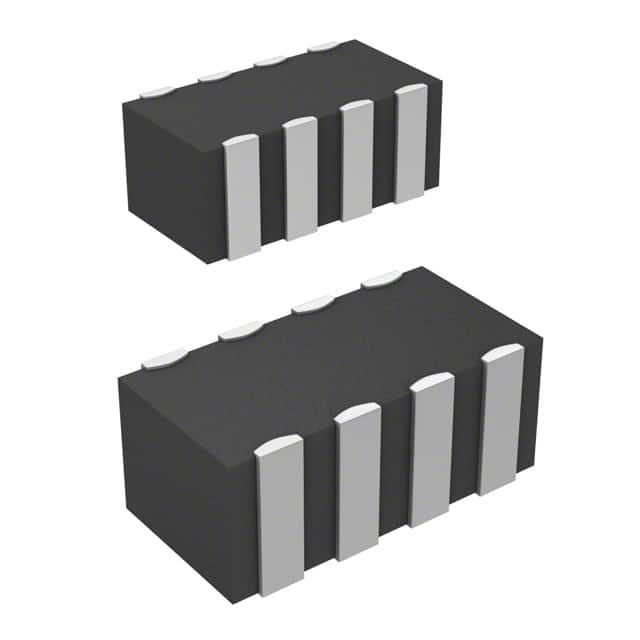

V14MLN41206WH

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 18.1V 30A 4 15.9V 203V 14V 10V 100mJ 175pF@1MHz 1206 贴片安装 3.2mm(长度)*1.35mm(高度)
供应商型号: ZT-V14MLN41206WH
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 V14MLN41206WH

V14MLN41206WH概述

    # MLN系列表面贴装多层压敏电阻 (MLVs) 技术手册

    产品简介


    MLN系列金属氧化物压敏电阻(MLVs)是一种高集成度、多通道保护装置,适用于印刷电路板级别的瞬态电压防护。该系列产品提供四个独立的压敏抑制器,旨在保护集成电路和其他敏感组件免受高达18V直流电压范围内的瞬态电压影响。MLN系列产品特别适用于需要减少元器件数量、节省空间以及提高生产效率的应用场合。

    技术参数


    MLN系列压敏电阻的关键技术参数如下:
    - 工作电压范围: 5.5V至18V直流电压(VM(DC))
    - 稳态工作温度范围: -55°C至+125°C
    - 存储温度范围: -55°C至+150°C
    - 最大非重复浪涌电流: 30A (8/20µs)
    - 最大非重复浪涌能量: 0.10J (10/1000µs)
    - 典型额定电压: 5.5V、9.0V、14.0V、18.0V
    - 电容范围: 430pF至520pF(1MHz时)
    - 隔离度: -55dB(相邻信道串扰,10MHz时)

    产品特点和优势


    MLN系列压敏电阻具备以下独特功能和优势:
    - RoHS合规: 符合环保要求。
    - 四通道集成: 单个芯片内集成四个独立压敏抑制器,有效减少零件数量和放置时间。
    - 出色的电磁兼容性: 额定至IEC 61000-4-2人体模型静电放电标准。
    - 低泄漏电流和串扰: 适用于高速信号线路,确保信号完整性和可靠性。
    - 宽温工作范围: -55°C至+125°C的宽工作温度范围,适应各种恶劣环境。

    应用案例和使用建议


    应用场景
    MLN系列压敏电阻广泛应用于:
    - 数据传输和诊断接口: 如串行通信端口。
    - 模拟信号和传感器线路: 例如工业仪器和医疗设备。
    - 便携式/手持设备: 如移动通信和手机。
    - 计算机/DSP产品: 包括个人电脑和数字信号处理器。
    使用建议
    在使用过程中应注意以下几点:
    - 热应力管理: 采用合适的焊接工艺以避免热冲击。
    - 测试验证: 确保所有电气参数符合设计要求。
    - 环境适应性: 在不同温度条件下进行测试,以确保产品在实际应用中的稳定性和可靠性。

    兼容性和支持


    MLN系列压敏电阻设计为与多种标准电路板和焊接工艺兼容,建议采用62/36/2 (Sn/Pb/Ag)、60/40 (Sn/Pb) 或63/37 (Sn/Pb) 的焊锡材料,并配合RMA助焊剂使用。Littelfuse公司提供详细的技术支持文档和样品服务,确保用户能够顺利完成装配和调试。

    常见问题与解决方案


    常见问题及解决方案
    1. 如何应对瞬态电压引起的热应力?
    - 解决方案:确保使用正确的焊接工艺并采用合适的热管理措施,如预热阶段以降低热冲击风险。
    2. 如何确保产品长期可靠性?
    - 解决方案:定期进行热循环和电气测试,以监测产品在极端条件下的性能表现。
    3. 如何处理高湿度环境下的泄漏电流问题?
    - 解决方案:采用密封包装,并在存储和运输过程中保持环境干燥。

    总结和推荐


    MLN系列压敏电阻凭借其高集成度、低泄漏电流和优异的电磁兼容性,在各类应用中表现出色。其广泛的适用温度范围和良好的环境适应能力使其成为市场上极具竞争力的产品。总体而言,我们强烈推荐使用MLN系列压敏电阻,特别是在需要紧凑布局和高性能防护的电子设备中。

V14MLN41206WH参数

参数
压敏电压 18.1V
最大压敏电压 203V
最大交流电压 10V
浪涌电流 30A
能量 100mJ
不同频率时的电容 175pF@1MHz
电路数 4
最小压敏电压 15.9V
最大直流电压 14V
长*宽*高 3.2mm(长度)*1.35mm(高度)
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

V14MLN41206WH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14MLN41206WH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14MLN41206WH V14MLN41206WH数据手册

V14MLN41206WH封装设计

查看详情并下载
Symbol
Footprint
3D Model
