TMOV14RP460EL2T7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 750V 6KA 1 825V 610V 460V 180J 220pF@1MHz 通孔安装
供应商型号: 18-TMOV14RP460EL2T7TR-ND
供应商: Digi-Key
标准整包数: 1

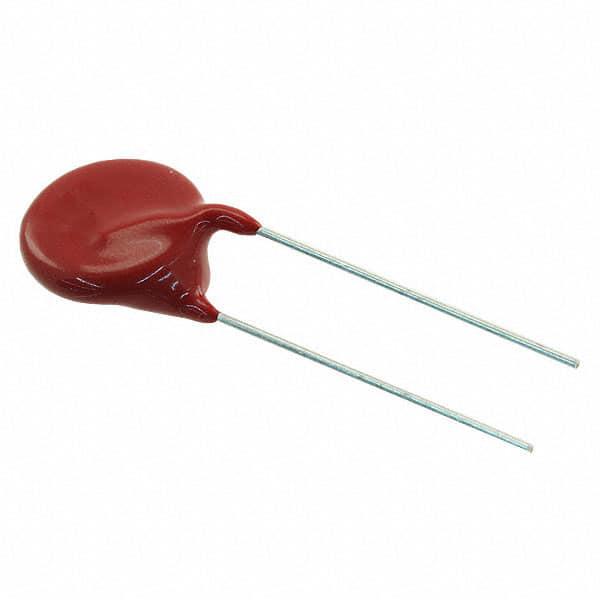

LITTELFUSE 压敏电阻 TMOV14RP460EL2T7

TMOV14RP460EL2T7概述


    产品简介


    金属氧化物压敏电阻(MOV)
    金属氧化物压敏电阻(MOV)是一种非线性电压限制器件,主要用于保护电路免受过电压冲击,广泛应用于各类电子设备中。Littelfuse公司的TMOV®和iTMOV®系列MOV是专为SPD(电涌保护装置)和其他需要快速响应的应用而设计的。这些MOV以其高浪涌电流处理能力、紧凑的结构以及集成热保护机制著称,适用于交流电源保护模块、电源供应器、电源计量设备等多种应用场景。

    技术参数


    - 认证机构批准:UL1449,IEC 60950-1 (Annex Q),IEC 61051-1, IEC 61051-2
    - 工作温度范围:-55°C 到 +85°C
    - 峰值脉冲电流(8/20μs):6,000 A 到 10,000 A
    - 最大能量处理能力(2ms):35 J 到 480 J
    - 封装材料:耐火环氧聚合物,符合UL94 V-0标准
    - 绝缘电阻:≥1,000 MΩ
    - 引脚配置:径向引脚
    - 可选型号:
    - TMOV14RP115E/P4T115E/TMOV14RP115M/P4T115M(14mm)
    - TMOV20RP115E/P2T115E/TMOV20RP115M/P2T115M(20mm)

    产品特点和优势


    - 高可靠性:采用UL1449标准,满足异常过电压下的限流要求,能够在极端条件下保持电路的稳定运行。
    - 集成热保护:通过内置热熔丝实现热保护,确保在温度过高时断开电路,防止器件损坏。
    - 快速响应:紧密的热元件与MOV本体布局,使器件能够对过电压做出迅速反应,减少过电压对电路的影响。
    - 降低电感:一体化设计减少了电感效应,提高了对快速过电压瞬变的抑制性能。
    - 多功能性:TMOV®和iTMOV®两种版本提供了不同的选择,其中iTMOV®还增加了第三根引脚,用于故障监测。

    应用案例和使用建议


    应用案例:
    1. SPD模块:在电涌保护装置中,TMOV®和iTMOV®可以作为关键组件,帮助电路在出现过电压时迅速响应。
    2. 电能质量监控:利用iTMOV®的指示引脚,可以连接到监控电路,实时检测过电压事件并发出警报。
    使用建议:
    - 在安装过程中,建议使用波峰焊接方法,以提高装配效率和可靠性。
    - 设计电路时应考虑散热,避免长时间过载,以延长MOV的使用寿命。

    兼容性和支持


    - 兼容性:TMOV®和iTMOV®系列产品与其他同类产品具有良好的兼容性,便于在现有系统中进行替换。
    - 技术支持:制造商提供详尽的技术文档和支持服务,涵盖产品选型、安装指导、故障排查等多个方面。

    常见问题与解决方案


    1. Q: 在高温环境下如何处理?
    - A: 超过85°C时,需根据图2中的曲线降低峰值电流和能量等级。
    2. Q: 如何识别过电压事件?
    - A: 可以通过iTMOV®的指示引脚连接报警电路来识别过电压事件。
    3. Q: 如何保证安装可靠?
    - A: 使用波峰焊接方法,并严格控制焊接温度,以确保器件焊接牢固。

    总结和推荐


    总结:
    TMOV®和iTMOV®系列MOV凭借其高可靠性、快速响应、多功能性和高能效等显著优势,成为市场上的领先产品。它们不仅满足UL1449和IEC 60950-1等国际标准的要求,而且在多种应用场景中表现出色。
    推荐:
    对于追求高效电涌保护、热保护和易于安装维护的系统,我们强烈推荐使用TMOV®和iTMOV®系列MOV。这些产品在保障电路安全方面表现出色,且具有广泛的适用性和良好的市场反馈,值得信赖。

TMOV14RP460EL2T7参数

参数
压敏电压 750V
浪涌电流 6KA
最大交流电压 460V
最大直流电压 610V
不同频率时的电容 220pF@1MHz
最大压敏电压 825V
最小压敏电压 -
电路数 1
能量 180J
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

TMOV14RP460EL2T7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TMOV14RP460EL2T7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE TMOV14RP460EL2T7 TMOV14RP460EL2T7数据手册

TMOV14RP460EL2T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.0668 ¥ 8.9274
800+ $ 0.9845 ¥ 8.239
库存: 1200
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 3570.96
