首页  >  产品百科  >  V18MLE0805H

V18MLE0805H

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 25V 150A 1 22V 28V 18V 14V 500pF@1MHz 0805 贴片安装 2.01mm*1.25mm*1.1mm
供应商型号: ET-1816999
供应商: 海外现货
标准整包数: 0

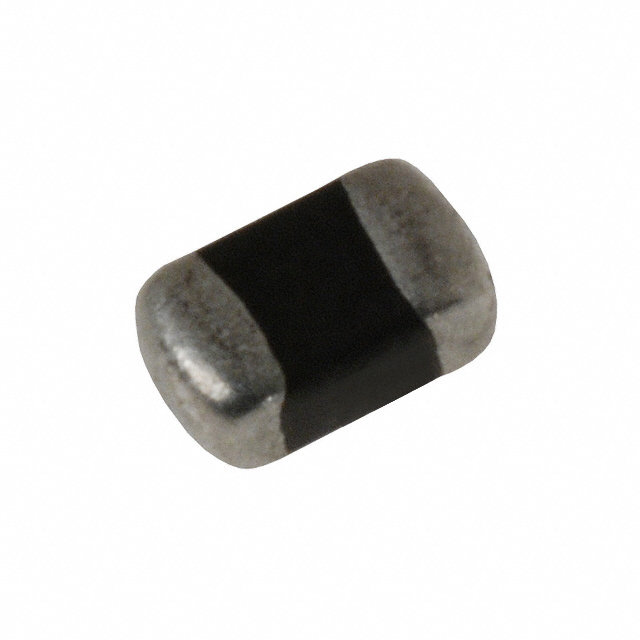

LITTELFUSE 压敏电阻 V18MLE0805H

V18MLE0805H概述

    # Littelfuse MLE Series Surface Mount Multilayer Varistors

    产品简介


    Littelfuse MLE系列多层贴片压敏电阻(MLVs) 是一款专为瞬态电压抑制而设计的电子元器件。该系列产品采用Littelfuse独有的多层制造技术,主要用于保护电路板上的集成电路和其他组件免受静电放电(ESD)事件的影响,包括符合IEC 61000-4-2标准的电磁兼容性测试。MLE系列适用于18VDC或更低的工作电压环境。

    技术参数


    规格参数
    - 最大连续工作电压:18VDC
    - 额定温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 包装尺寸:0402、0603、0805 和 1206 封装
    性能参数
    | 型号 | 最大连续工作电压 (VDC) | 额定电压 (VNOM) | 最大钳位电压 (VC) (8/20µs) | 最大ESD钳位电压 (V) | 典型电容 (pF) |
    |
    | V18MLE0402N | 18 | 22 | 28 | <125 | <55 |
    | V18MLE0603N | 18 | 22 | 28 | <75 | <125 |
    | V18MLE0805N | 18 | 22 | 28 | <70 | <500 |
    | V18MLE1206N | 18 | 22 | 28 | <65 | <1700 |

    产品特点和优势


    MLE系列具有以下独特功能和优势:
    - 无卤素且符合RoHS标准
    - 具有高阻抗和低电容特性,适合高频衰减和低通滤波电路
    - 能够承受高达125°C的工作温度
    - 独特的多层陶瓷结构技术
    这些特点使得MLE系列特别适合于移动通信、计算机/EDP产品、医疗设备、手持/便携设备、工业设备等领域中需要保护敏感组件和电路的应用。

    应用案例和使用建议


    应用场景
    - 电源线路:保护敏感的电源线路免受ESD瞬态的影响
    - 控制和信号线:保护控制和信号线免受电磁干扰
    - 手持/便携设备:保护手持和便携设备中的关键电路
    - 工业设备:保护工业设备中的诊断端口和输入/输出接口
    使用建议
    - 在使用MLE系列时,确保所选型号的最大工作电压不超过18VDC,并注意温度限制
    - 在安装时遵循制造商提供的焊接指南,以避免因热冲击引起的损坏
    - 根据应用需求选择合适尺寸的封装,如0402、0603、0805或1206

    兼容性和支持


    MLE系列与其他多层系列的产品相兼容,如ML系列用于高能量/峰值电流瞬态应用,AUML系列用于汽车应用,MLN四阵列用于多个通道的防护。此外,Littelfuse提供全面的技术支持和售后服务,包括详细的数据表和样品支持。

    常见问题与解决方案


    常见问题
    1. 热冲击导致损坏
    - 解决方案:严格按照焊接和装配指南进行操作,确保预热阶段温度控制得当。
    2. 电容值不匹配
    - 解决方案:根据具体应用要求,定制合适的电容值并咨询销售代表获取更多信息。

    总结和推荐


    Littelfuse MLE系列多层贴片压敏电阻凭借其卓越的性能、广泛的适用性和强大的技术支持,在瞬态电压抑制领域表现出色。其在18VDC或更低工作电压下的可靠表现和优异的抗ESD能力使其成为众多应用的理想选择。总体而言,强烈推荐使用MLE系列,特别是在需要高性能瞬态电压保护的应用场合。

V18MLE0805H参数

参数
压敏电压 25V
最大交流电压 14V
电路数 1
浪涌电流 150A
最大直流电压 18V
不同频率时的电容 500pF@1MHz
最小压敏电压 22V
能量 -
最大压敏电压 28V
长*宽*高 2.01mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

V18MLE0805H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18MLE0805H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18MLE0805H V18MLE0805H数据手册

V18MLE0805H封装设计

查看详情并下载
Symbol
Footprint
3D Model
