KRPSD22S

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KRPSD22S
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 KRPSD22S

KRPSD22S概述

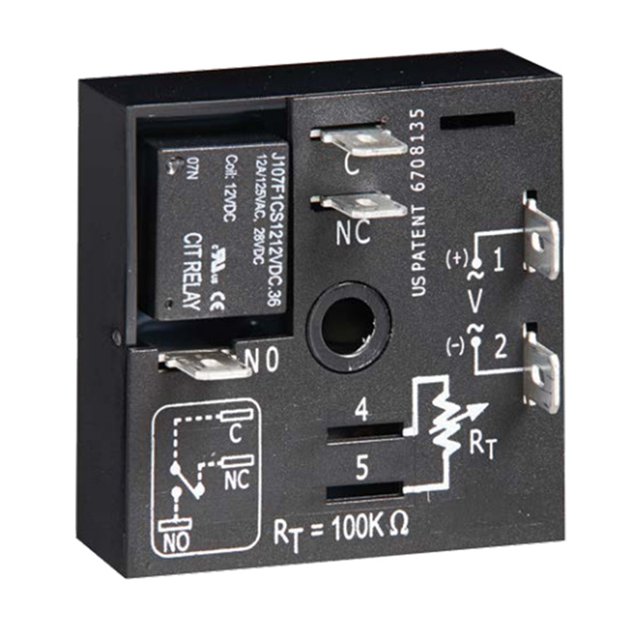

    # KRPS系列时间延迟继电器产品综述

    产品简介


    KRPS系列是由Littelfuse公司生产的工厂预编程时间延迟继电器,适用于制造设备和其他工业应用。该系列以其紧凑的设计和广泛的时间延迟范围而著称,可以提供固定、板载或外部可调的时间延迟功能。输出继电器触点具有10A的全隔离额定值,采用微控制器定时电路,以保证高精度和稳定性。封装结构提供了防冲击、防振动和防潮保护。由于其低成本、小型化、隔离性、高精度和长寿命的特点,KRPS系列成为OEM应用的理想选择。

    技术参数


    时间延迟
    - 类型: 微控制器电路
    - 范围: 0.1秒至1000小时,共9个可调范围或固定范围
    - 重复精度: ±0.5%或20毫秒,取较大值
    - 耐受性: 工厂校准≤±2%
    - 复位时间: ≤150毫秒
    - 启动时间: ≤40毫秒;≤750次操作/分钟
    - 温度和电压变化范围: ≤±2%
    输入
    - 电压: 12至48V直流;24至240V交流/直流
    - 电压容差
    - 12至48V直流:-15%至+20%
    - 24至240V交流/直流:-20%至+10%
    - 频率/纹波: 50/60Hz / ≤10%
    输出
    - 类型: 隔离继电器触点
    - 形式: SPDT(单刀双掷)
    - 额定值
    - 在40°C时:10A电阻负载@125VAC
    - 5A电阻负载@230VAC & 28VDC
    - 1/4马力@125VAC
    - 最大切换电压: 250VAC
    - 寿命
    - 机械: 1x10^7次
    - 电气: 1x10^5次
    尺寸与重量
    - 尺寸: 高度50.8mm(2.0英寸),宽度50.8mm(2.0英寸),深度30.7mm(1.21英寸)
    - 重量: 约2.6盎司(74克)
    环境要求
    - 操作/存储温度: 操作温度-40°C至60°C,存储温度-40°C至85°C
    - 湿度: 相对湿度95%,无凝结

    产品特点和优势


    1. 微控制器定时电路: 实现精确到±0.5%的重复精度,显著提高准确性。
    2. 紧凑设计: 方便集成到各种OEM应用中。
    3. 隔离型SPDT输出: 支持交流和直流电压控制负载。
    4. 封装保护: 有效防止冲击、振动和湿气影响。
    5. 多种型号和功能: 包括多种时间延迟和调整方式,适应不同应用场景的需求。

    应用案例和使用建议


    KRPS系列继电器可用于各种工业自动化控制系统,如生产线、机床控制和电机保护系统。根据手册提供的应用场景,例如延时启动或停止,建议使用KRPS系列进行精确的定时控制。
    延时启动
    - 使用KRPSA10.1SFT型号,输入电压24至240VAC/DC,实现0.1秒的延时启动。
    - 在实际应用中,需要考虑电路的设计,确保负载的稳定启动。
    延时关闭
    - 使用KRPSA22B型号,输入电压24至240VAC/DC,实现1至100秒的延时关闭。
    - 建议在应用前测试和校准设置,以确保准确的延时效果。

    兼容性和支持


    KRPS系列支持广泛的输入电压范围,包括12至48V直流和24至240V交流/直流。配件如Versa-Pot和Versa-Knob方便远程调整和安装。Littelfuse公司提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. 启动延迟不稳定
    - 解决方法: 检查电源电压是否在规定范围内,重新校准继电器。
    2. 输出不切换
    - 解决方法: 确认输入电压正常,检查接线和负载。
    3. 操作次数超过极限
    - 解决方法: 减少操作频率或更换更高寿命的产品型号。

    总结和推荐


    KRPS系列时间延迟继电器凭借其高精度、高可靠性、多功能性和广泛的适用范围,在工业自动化领域中表现出色。其小型化设计、低成本以及良好的技术支持使其在市场上具有较强的竞争力。强烈推荐使用KRPS系列继电器,特别是在需要精确延时控制的应用场景中。

KRPSD22S参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KRPSD22S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KRPSD22S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KRPSD22S KRPSD22S数据手册

KRPSD22S封装设计

查看详情并下载
Symbol
Footprint
3D Model
