V175LA2PX2855

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 270V 1.2KA 1 243V 297V 225V 175V 15J 130pF@1MHz 通孔安装
供应商型号: ZT-V175LA2PX2855
供应商: 海外现货
标准整包数: 1

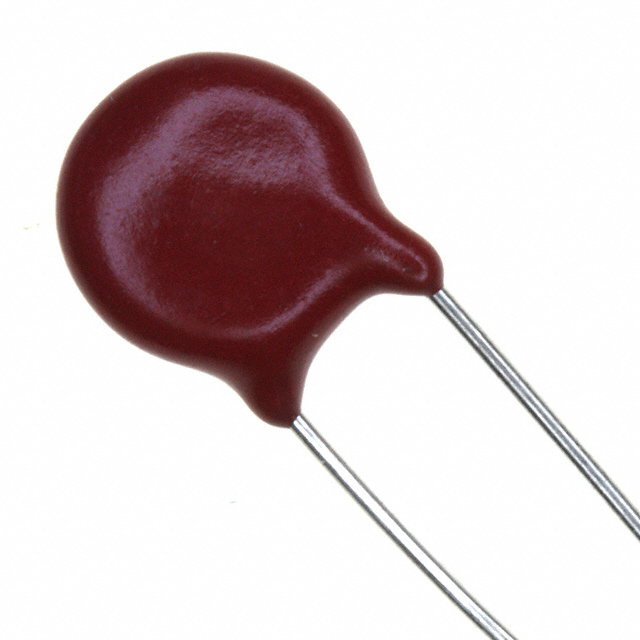

LITTELFUSE 压敏电阻 V175LA2PX2855

V175LA2PX2855概述

    LA Varistor 系列技术手册

    产品简介


    LA Varistor 系列是专为交流电源线持续运行设计的径向引脚金属氧化物压敏电阻(MOV)。这些经过UL认证的压敏电阻尺寸紧凑,适用于各种标准引脚配置。它们广泛应用于需要过电压保护的应用场景,如电源管理、工业自动化和通信设备等领域。

    技术参数


    - 产品型号及尺寸:
    - 7mm、10mm、14mm 和 20mm 四种规格。
    - 连续稳态应用电压范围:
    - 交流电压(VM(AC)RMS):130V 至 1000V
    - 直流电压(VM(DC)):175V 至 1200V
    - 瞬态电流(峰值脉冲电流 ITM):
    - 8/20µs 电流波形:1200A 至 6500A
    - 单脉冲能量范围(10/1000µs 电流波形):
    - 11J 至 360J
    - 工作环境温度范围:
    - 操作环境温度(TA):-55°C 至 +85°C
    - 存储温度范围(TSTG):-55°C 至 +125°C
    - 温度系数(aV):
    - 标称测试电流下的钳位电压温度系数 < 0.01%/°C
    - 耐电压试验(Hi-Pot 封装):
    - 绝缘电压能力:2500V

    产品特点和优势


    - 环保材料: 铅-free,卤素-free 和 RoHS 合规。
    - 高能吸收能力: 最大能量吸收能力高达 360J。
    - 宽泛的工作电压范围: VM(AC)RMS 从 130V 到 1000V。
    - 高温环境下无需降额: 在 85°C 环境温度下不需降额。
    - 封装选择: 可选盘式包装和带卷式包装。

    应用案例和使用建议


    应用案例:
    LA Varistor 系列广泛应用于通信设备、工业自动化系统以及各类电源管理系统中。例如,在通信基站中用于防止雷击引起的电压突变,从而保护敏感电子元件不受损害。
    使用建议:
    在选择合适的 LA Varistor 型号时,应考虑具体应用中的电压范围、预期的瞬态电流和所需的能量吸收能力。安装时确保正确的电气连接,同时注意散热以保证设备的长期稳定运行。

    兼容性和支持


    - 兼容性: LA Varistor 系列与现有的电子元器件及设备具有良好的兼容性,适用于广泛的电气系统。
    - 支持与维护: 制造商提供详尽的技术支持和售后服务,包括设备调试、故障排除及技术咨询。

    常见问题与解决方案


    - 问题: 设备在高温环境下表现不佳。
    - 解决方案: 确认所选型号在高温环境下的最大操作温度限制,并在必要时考虑使用适合高温条件的特殊型号(如酚醛涂层选项)。
    - 问题: 频繁瞬态事件导致设备损坏。
    - 解决方案: 考虑使用更高能量吸收能力的型号,并确保安装过程中遵循正确的接地和电路设计。

    总结和推荐


    LA Varistor 系列在设计上充分考虑了广泛应用的需求,具备高可靠性和耐用性。对于需要高能吸收能力和宽泛电压范围的工业及通信应用而言,这款产品是一个理想的选择。我们强烈推荐这一系列的产品,无论是用于新产品开发还是现有系统的升级。
    综上所述,LA Varistor 系列在电压保护领域表现优异,可以满足不同应用场景的需求。

V175LA2PX2855参数

参数
压敏电压 270V
不同频率时的电容 130pF@1MHz
最小压敏电压 243V
能量 15J
最大交流电压 175V
浪涌电流 1.2KA
最大压敏电压 297V
电路数 1
最大直流电压 225V
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V175LA2PX2855厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V175LA2PX2855数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V175LA2PX2855 V175LA2PX2855数据手册

V175LA2PX2855封装设计

查看详情并下载
Symbol
Footprint
3D Model
