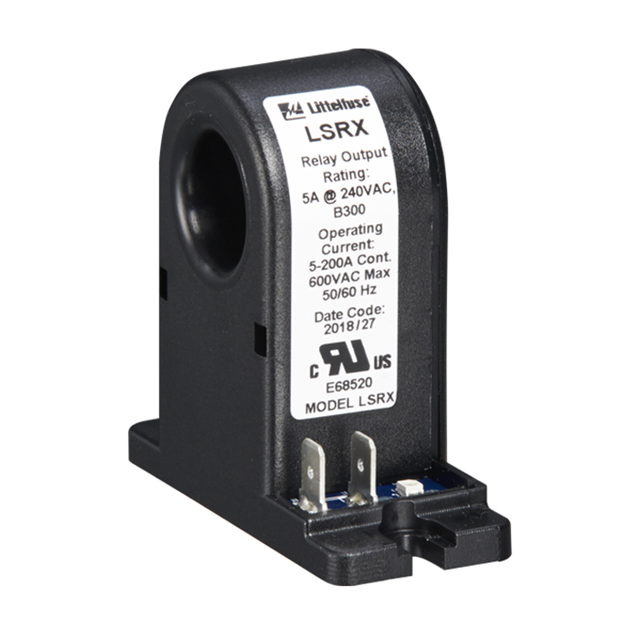

LSRX-OEM

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-LSRX-OEM
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 LSRX-OEM

LSRX-OEM概述

    # LSRX / LSRX-C 系列自供电负载传感器与低功耗继电器

    一、产品简介


    基本介绍
    LSRX / LSRX-C 系列是Littelfuse推出的一款AC电流传感器,专为工业自动化和电机控制设计。这些产品通过感应监测导体中的电流来激活输出接触器,主要用于检测电机运行状态、风扇、压缩机和电机的互锁操作,以及泵设备的低水位保护、混合器粘度监控等。此外,LSRX / LSRX-C 还适用于各种需要电流感应的应用场景,如机床工具磨损监测和电流状态指示。
    主要功能与应用领域
    - 功能:
    - 当电流达到或超过4.5安培时,输出接触器被触发。
    - 可作为辅助接触器或负载指示器使用。
    - 应用领域:
    - 工业自动化设备
    - 电机控制电路
    - 泵设备保护系统
    - 混合器和其他机械设备状态监测
    - 机床工具及流水线工艺监控

    二、技术参数


    输入特性
    - 额定输入电流: 5-200A(连续)
    - 最小启动电流: 4.5A(典型),7.0A(最大)
    输出特性
    - 继电器输出额定值:
    - SPST(常开触点)- 480VA @ 240VAC (B300)
    - 通用用途 - 5A @ 240VAC
    - 电气寿命: 1 x 10^5次
    - 机械寿命: 1 x 10^7次
    - 最大导线直径: 0.7英寸
    外形尺寸与重量
    - 尺寸: 高度68.58毫米(2.7英寸),宽度28.7毫米(1.13英寸),深度63.5毫米(2.5英寸)
    - 重量: 0.3磅(4.8盎司)
    工作环境
    - 操作温度范围: -20°C至70°C(-4°F至158°F)
    - 存储温度范围: -40°C至80°C(-40°F至176°F)
    - 相对湿度: 10%-95%,非冷凝
    认证标准
    - UL508 Recognized(文件编号E68520)
    - CE认证(符合IEC 60947标准)
    - ESD抗扰性(符合IEC 61000-4-2,等级2,4kV接触,4kV空气)
    - 快速瞬态爆破抗扰性(符合IEC 61000-4-4,等级3,2kV电源,1kV输入/输出)
    - 浪涌抗扰性(符合IEC 61000-4-5,等级3,线间2kV;线对地2kV)

    三、产品特点和优势


    产品特点
    1. 自供电设计: 不需要外部控制电压,直接从被监测的AC导线获取电能。
    2. 快速连接端子: 节省安装时间。
    3. LED状态指示灯: 提供直观的继电器状态反馈。
    4. 内置电流传感器: 可监控高达200A的负载,无需额外安装独立电流互感器。
    5. 高可靠性: 提供多达10^7次的机械寿命和10^5次的电气寿命。
    产品优势
    - 降低成本: 减少了外部控制电源的需求,节省了安装成本。
    - 通用性强: 可切换报警电路、接触器和大多数电阻或电感性负载。
    - 隔离性能优异: 实现被监测电路与控制电路之间的有效隔离。

    四、应用案例和使用建议


    应用案例
    1. 电机运行状态监测:
    - 在工厂车间中,用于实时监控电机运行状态,及时发现异常。
    2. 冷却系统控制:
    - 通过与冷却风扇联动,确保在电机负载过高时自动启动冷却系统。
    3. 水泵低水位保护:
    - 监测泵的工作电流,当电流低于设定阈值时触发警报,避免因缺水导致的设备损坏。
    使用建议
    - 环境温度监控: 在极端环境下(如高温或低温),应定期检查继电器的运行状况。
    - 导线连接方式选择: 使用LSRX的快速连接端子或LSRX-C的可拔插螺丝端子,根据实际需求灵活选用。
    - 安装位置建议: 尽量将继电器安装在便于观察LED指示灯的位置。

    五、兼容性和支持


    兼容性
    - 支持与各种标准的控制电路和负载设备兼容。
    - 可搭配Informer IR Kit-36红外适配电缆,实现远程诊断。
    厂商支持
    - 提供详尽的技术手册和在线支持服务。
    - 用户可通过Littelfuse官方网站下载产品文档和技术支持资料。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | LED指示灯不亮 | 检查连接线路是否正确,确认电源供应正常。 |
    | 继电器输出不响应 | 确认输入电流是否达到最小启动电流要求。 |
    | 设备过热 | 检查周围环境温度是否超出规定范围,必要时加装散热装置。 |

    七、总结和推荐


    综合评估
    LSRX / LSRX-C 系列继电器以其自供电设计、高可靠性和低成本的特点,在工业控制和设备保护领域表现出色。其广泛的应用范围和优秀的兼容性使其成为电机控制和电流监测的理想选择。
    推荐结论
    对于需要简单、可靠且经济高效的电流监测解决方案的项目,强烈推荐使用LSRX / LSRX-C 系列继电器。它不仅能够有效降低整体系统成本,还能提高系统的稳定性和维护效率。

LSRX-OEM参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

LSRX-OEM厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
