首页  >  产品百科  >  V131HB34

V131HB34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 205V 40KA 1 184.5V 2.255KV 175V 130V 270J 10nF@1MHz 通孔安装 37mm(长度)*5.7mm(高度)
供应商型号: 576-V131HB34
供应商: Mouser
标准整包数: 1

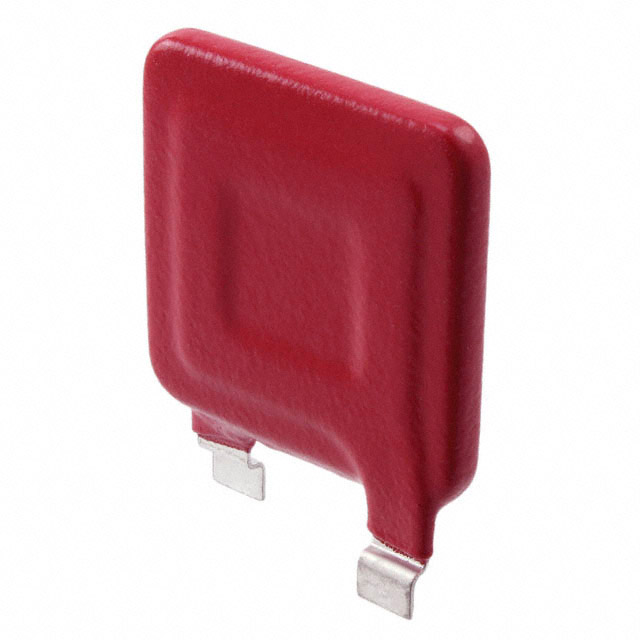

LITTELFUSE 压敏电阻 V131HB34

V131HB34概述

    Varistor Products: HB34, HF34, and HG34 Series

    1. 产品简介


    HB34、HF34 和 HG34 系列是由 Littelfuse 生产的工业级高能量金属氧化物压敏电阻(MOV),用于交流电源(AC mains)的瞬态浪涌抑制。这些压敏电阻特别适用于户外及建筑入口的配电板(如建筑入口),以及油田钻井、采矿和运输等领域的工业重型电机、控制装置和电源系统。HB34 系列提供通过孔焊接的刚性终端,适用于印刷电路板上的插件式安装;HF34 系列则在此基础上增加了安装孔,允许螺丝固定安装,以提高安装灵活性;而 HG34 则具有垂直固定的成型脚,带有安装孔。

    2. 技术参数


    HB34、HF34 和 HG34 系列的技术规格包括:
    - 连续额定电压(VRMS):110V 至 750V
    - 耐受瞬态电压(V/%):在 1mA 直流测试电流下,范围从 148V 到 770V
    - 最大峰值电流(ITM):40,000A
    - 额定能量吸收(8/20μs):从 220J 到 1050J
    - 最高工作温度:85°C
    - 存储温度范围:-55°C 至 +125°C
    - 温度系数(aV):小于 0.01%/°C

    3. 产品特点和优势


    HB34、HF34 和 HG34 系列压敏电阻的主要特点是其高能量吸收能力和优异的瞬态电压抑制性能。它们能够处理高达 40,000A 的峰值电流,并且能够在恶劣环境下长时间稳定运行。此外,这些压敏电阻符合 RoHS 标准,适用于环保要求较高的应用场合。

    4. 应用案例和使用建议


    HB34、HF34 和 HG34 系列广泛应用于电力系统、工业电机控制系统、以及交通运输系统中,用于保护设备免受瞬态浪涌损害。例如,在油田钻井平台中,这些压敏电阻可用于保护高压电动机不受雷击和电网波动的影响。使用建议包括定期检查压敏电阻的工作状态,确保其处于最佳保护状态。在高湿度环境下使用时,可以考虑增加额外的防护措施。

    5. 兼容性和支持


    这些压敏电阻型号之间具有良好的兼容性,可应用于各种标准电路板设计。Littelfuse 提供详尽的技术文档和支持服务,包括安装指南和常见问题解答。对于复杂的工程应用,建议咨询 Littelfuse 官方技术支持团队。

    6. 常见问题与解决方案


    - 问题:压敏电阻出现过热现象
    - 解决方案:检查连接是否紧固,确保电路负载不超过额定值。必要时,增加散热措施。
    - 问题:压敏电阻损坏
    - 解决方案:确认瞬态电压是否超出规格范围,更换符合规格的新压敏电阻。
    - 问题:工作电压超过规定范围
    - 解决方案:调整电源输出或选择更高电压等级的产品。

    7. 总结和推荐


    综上所述,HB34、HF34 和 HG34 系列压敏电阻在瞬态浪涌保护方面表现出色,适用于多种工业应用环境。其高能吸收能力和稳定的性能使其成为值得信赖的选择。鉴于其出色的性能和广泛的适用范围,强烈推荐在需要高效浪涌保护的应用中使用这些压敏电阻。

V131HB34参数

参数
压敏电压 205V
最小压敏电压 184.5V
不同频率时的电容 10nF@1MHz
最大交流电压 130V
能量 270J
浪涌电流 40KA
电路数 1
最大直流电压 175V
最大压敏电压 2.255KV
长*宽*高 37mm(长度)*5.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V131HB34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V131HB34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V131HB34 V131HB34数据手册

V131HB34封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.051 ¥ 84.931
10+ $ 8.327 ¥ 70.3632
30+ $ 5.832 ¥ 49.2804
120+ $ 5.1408 ¥ 43.4398
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 84.93
直接购买
加入购物车
