V39ZA1PX1347

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 39V 250A 1 35.1V 429V 31V 25V 1.2J 1.35nF@1MHz 通孔安装
供应商型号: 576-V39ZA1PX1347
供应商: Mouser
标准整包数: 1

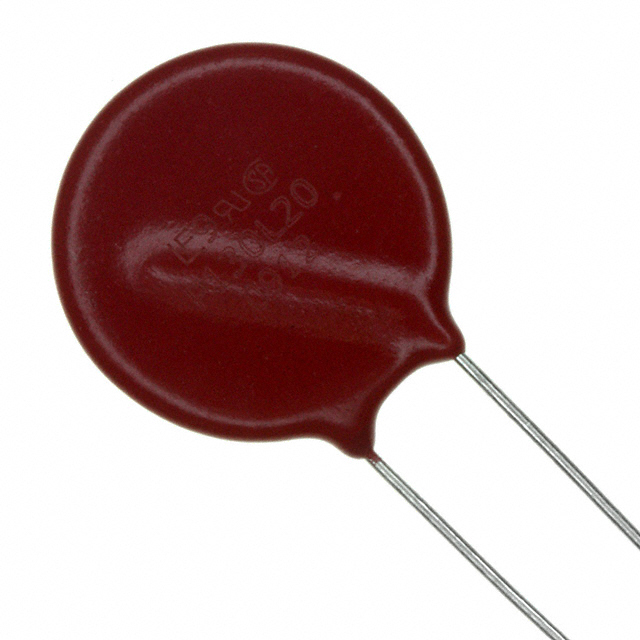

LITTELFUSE 压敏电阻 V39ZA1PX1347

V39ZA1PX1347概述

    ZA系列径向引线压敏电阻技术手册

    产品简介


    ZA系列径向引线压敏电阻(Metal-Oxide Varistors, MOV)是专为低至中电压电路和系统的瞬态电压浪涌保护而设计的电子元器件。这类元器件适用于电机控制、电信、电磁阀和电源电路等多种场合,以保护电路板组件并保持数据完整性。ZA系列提供五种不同的型号尺寸,分别是5mm、7mm、10mm、14mm和20mm,支持的直流电压范围广泛,从5.5V到615V不等。

    技术参数


    ZA系列径向引线压敏电阻的技术参数如下:
    | 参数 | 描述 |

    | 尺寸 | 5mm, 7mm, 10mm, 14mm 和 20mm |
    | 最大额定值(85℃) | 交流电压范围:4V 到 460V |
    直流电压范围:5.5V 到 615V |
    | 峰值脉冲电流 | 8/20μs电流波:50A 至 6500A |
    | 单脉冲能量范围 | 10/1000μs电流波:0.1J 至 52J |
    | 工作温度范围 | 操作环境温度:-55°C 到 +85°C |
    | 存储温度范围 | 存储温度:-55°C 到 +125°C |
    | 温度系数 | 在指定测试电流下的钳位电压温度系数:<0.01%/°C |

    产品特点和优势


    ZA系列径向引线压敏电阻具有多项独特功能和优势,使其在各种应用场景中脱颖而出:
    - 铅自由、无卤素且符合RoHS标准,环保且符合现代工业标准。
    - 宽泛的操作电压范围(4V 至 460V AC,5.5V 至 615V DC),适应多种电压需求。
    - 达到最高额定值时无需降额处理(直到85°C)。
    - 多种尺寸可供选择(5mm、7mm、10mm、14mm 和 20mm),便于应用。
    - 可选的硬接线或PCB设计的径向引脚封装,灵活性高。
    - 标准引脚形式选项,可与现有系统无缝集成。
    - 符合多个国际认证(UL1449、CECC、IEC 61051-1、IEC 61051-2 等),保证质量和可靠性。

    应用案例和使用建议


    ZA系列径向引线压敏电阻典型的应用场景包括但不限于电机控制、电信设备、电磁阀和电源管理电路等。以下是几个使用建议:
    - 在电源管理电路中:建议根据负载的电压和电流需求选择合适的型号尺寸。
    - 在电机控制系统中:可采用大型号的ZA系列,以适应高电流冲击的环境。
    - 在敏感数据通信设备中:小型号ZA系列可有效降低电压波动对数据的影响,确保数据完整性。

    兼容性和支持


    ZA系列径向引线压敏电阻与现有的各类电子元器件和设备高度兼容。对于特殊应用,如高温环境下使用,提供酚醛涂层版本和铜电极选项。Littelfuse公司还提供了详尽的支持和服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题一:如何确定正确的ZA系列型号?
    - 解决方案:根据具体的应用电压和电流需求,参考技术手册中的“设备评级和规格表”选择合适的型号。

    - 问题二:如何进行正确的安装和维护?
    - 解决方案:遵循安装指南和制造商建议,定期检查和测试以确保其正常运行。

    总结和推荐


    综上所述,ZA系列径向引线压敏电阻凭借其环保、高可靠性、宽泛的工作范围及出色的温度性能,在各类低至中电压电路和系统的瞬态电压保护中展现出卓越性能。强烈推荐使用ZA系列压敏电阻以提升电路的安全性和稳定性。

V39ZA1PX1347参数

参数
压敏电压 39V
浪涌电流 250A
最大直流电压 31V
电路数 1
最小压敏电压 35.1V
最大压敏电压 429V
不同频率时的电容 1.35nF@1MHz
最大交流电压 25V
能量 1.2J
安装方式 通孔安装
零件状态 在售
包装方式 散装

V39ZA1PX1347厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V39ZA1PX1347数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V39ZA1PX1347 V39ZA1PX1347数据手册

V39ZA1PX1347封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
10+ $ 0.5014 ¥ 4.2368
100+ $ 0.3322 ¥ 2.8071
250+ $ 0.3091 ¥ 2.6119
500+ $ 0.257 ¥ 2.172
1000+ $ 0.1998 ¥ 1.6883
2800+ $ 0.1804 ¥ 1.524
5600+ $ 0.1685 ¥ 1.4237
11200+ $ 0.1565 ¥ 1.322
库存: 3791
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.09
