首页  >  产品百科  >  V20P11P

V20P11P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 18V 8KA 1 16.2V 198V 14V 11V 35J 26nF@1MHz 通孔安装 5mm(宽度)
供应商型号: V20P11P-ND
供应商: Digi-Key
标准整包数: 1

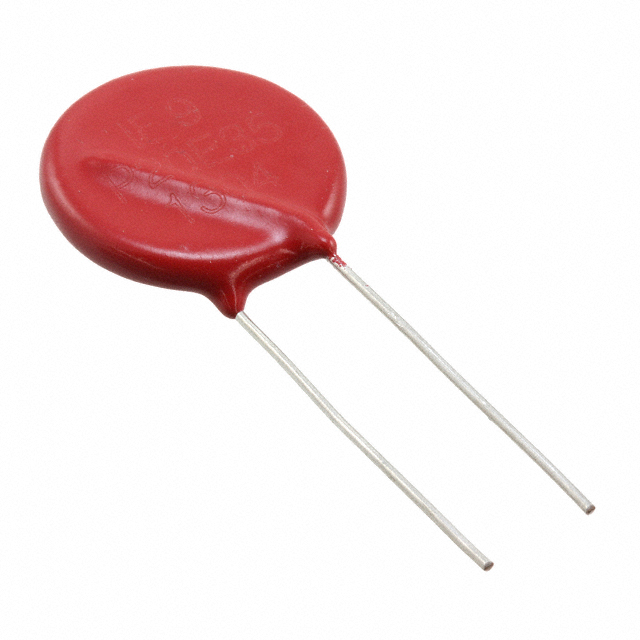

LITTELFUSE 压敏电阻 V20P11P

V20P11P概述

    LV UltraMOV® 系列径向引脚压敏电阻

    产品简介


    LV UltraMOV® 系列径向引脚压敏电阻是专为直流电压应用设计的电路保护解决方案。该系列产品通过提供高达 10kA 的峰值浪涌电流额定值,有效防护来自间接雷击干扰、系统开关瞬变及电源异常快速瞬变的损害。该系列压敏电阻尺寸多样(5mm至20mm),具有广泛的额定电压范围(14V至125V)。

    技术参数


    - 连续额定电压范围:AC 11V至95V,DC 14V至125V
    - 峰值浪涌电流(8/20µs脉冲):500A 至 10,000A
    - 非重复能量能力(2ms脉冲):0.8J 至 150J
    - 工作温度范围(环氧涂层):-40°C 至 +85°C
    - 工作温度范围(酚醛涂层):-40°C 至 +125°C
    - 存储温度范围(环氧涂层):-40°C 至 +125°C
    - 存储温度范围(酚醛涂层):-40°C 至 +150°C
    - 隔离电压:环氧涂层2500V,酚醛涂层800V
    - 电绝缘电阻:>1,000 MΩ

    产品特点和优势


    - 创新设计:低电压压敏电阻设计提供了高达 10kA 的峰值浪涌电流额定值。
    - 小巧紧凑:相比传统解决方案,这些压敏电阻所需的安装空间更小。
    - 宽温区:环氧涂层型号可在-40°C至+85°C环境下工作,而酚醛涂层型号则可扩展到-40°C至+125°C。
    - 认证齐全:所有环氧涂层型号均获美国UL认证,酚醛涂层10mm、14mm和20mm型号亦获UL认证及TUV认证。

    应用案例和使用建议


    - LED灯:LV UltraMOV® 可确保照明系统的稳定运行。
    - 移动电话充电器:保护电路免受突发电流冲击,延长使用寿命。
    - 安全系统:适用于需要高可靠性的报警和安防系统。
    - 电信系统:增强通信设备的稳定性,提升整体可靠性。
    建议在选用时考虑具体的应用环境和需求,以选择最合适的尺寸和电压等级。同时,确保正确安装以实现最佳的防护效果。

    兼容性和支持


    - 兼容性:与多种电子设备和电路系统兼容。
    - 支持和服务:Littelfuse提供详尽的技术支持文档及售后服务,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    - Q: 在高温度环境下,产品性能是否会下降?
    A: 是的,当温度超过特定范围时,必须降低电流和能量额定值。例如,超过125°C时,需要进一步减小这些额定值。

    - Q: 产品的预期寿命是多少?
    A: 寿命取决于实际应用条件和环境。一般而言,在标准条件下使用,预期寿命可达数年。

    总结和推荐


    LV UltraMOV® 系列径向引脚压敏电阻凭借其高可靠性、卓越的性能和广泛的适用范围,成为众多电子设备电路保护的理想选择。其出色的浪涌保护能力和丰富的规格型号使其适用于多种复杂应用场景。强烈推荐在要求严格的电路设计中使用该系列产品。
    希望这篇文章对您有所帮助!如果还有其他问题或需要进一步的信息,请随时联系。

V20P11P参数

参数
压敏电压 18V
能量 35J
不同频率时的电容 26nF@1MHz
最大压敏电压 198V
浪涌电流 8KA
最小压敏电压 16.2V
最大交流电压 11V
最大直流电压 14V
电路数 1
长*宽*高 5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20P11P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20P11P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20P11P V20P11P数据手册

V20P11P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.702 ¥ 14.3819
10+ $ 1.0465 ¥ 8.8429
25+ $ 0.8234 ¥ 6.9577
100+ $ 0.6186 ¥ 5.1768
400+ $ 0.4964 ¥ 4.1544
800+ $ 0.4498 ¥ 3.7639
1200+ $ 0.4261 ¥ 3.5656
2800+ $ 0.3838 ¥ 3.2119
5200+ $ 0.3825 ¥ 3.2007
库存: 887
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.38
