首页  >  产品百科  >  V14P550PL1TX2855

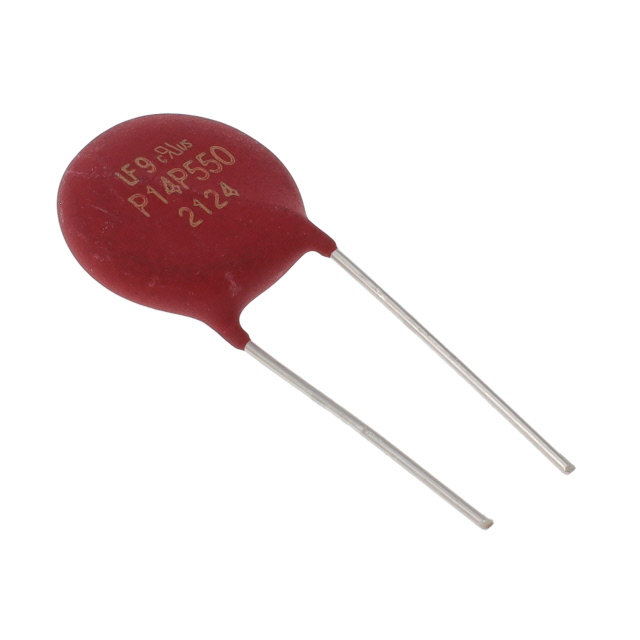

V14P550PL1TX2855

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 910V 6KA 1 819V 1.001KV 745V 550V 190J 180pF@1MHz 插件 通孔安装
供应商型号: 576-V14P550PL1TX2855
供应商: Mouser
标准整包数: 1
LITTELFUSE 压敏电阻 V14P550PL1TX2855

V14P550PL1TX2855概述

    UltraMOV® Metal Oxide Varistor系列技术手册概述

    产品简介


    UltraMOV® Metal Oxide Varistor(MOV)系列是专为需要高浪涌电流额定值和高能量吸收能力的应用而设计的产品。这些MOV主要应用于交流线电压,如防雷装置(SPD)、不间断电源(UPS)、交流电源适配器、交流功率表等,这些应用需要对高瞬态浪涌电流(来自雷电、感性负载开关或电容器组开关)进行电压钳位。

    技术参数


    - 封装尺寸:7mm、10mm、14mm和20mm径向引脚。
    - 操作电压范围:130VAC到625VAC。
    - 峰值浪涌电流额定值:最高可达10kA(单脉冲8x20微秒波形)。
    - 工作温度范围:环氧涂层-55°C到+85°C;酚醛涂层-55°C到+125°C。
    - 存储温度范围:环氧涂层-55°C到+125°C;酚醛涂层-55°C到+150°C。
    - 最大隔离电压:2500V。
    - 绝缘电阻:1000 MΩ。
    - 符合标准:UL1449、CECC 42201-006、IEC 61051-1、IEC 61051-2、IEC 60950-1(仅10mm、14mm和20mm)。

    产品特点和优势


    - 无铅、无卤素且RoHS合规:满足环保要求。
    - 高峰值浪涌电流额定值:单个8x20微秒脉冲下的浪涌电流可达10kA。
    - 标准操作电压范围:兼容常见的交流线电压。
    - 定制电压类型:可提供多种定制电压选项。
    - 高温操作能力:酚醛涂层型号可承受高达125°C的操作温度。

    应用案例和使用建议


    UltraMOV®系列产品适用于广泛的高压应用,例如:
    - 防雷装置(SPD):保护设备免受雷电引起的高瞬态电压冲击。
    - 不间断电源(UPS):确保电源连续性,防止电源波动和中断。
    - 交流电源适配器:为敏感设备提供稳定可靠的电源。
    使用建议:
    - 环境条件:在高温环境下使用时,应注意按照图1所示的电流、能量和功率降额曲线进行操作。
    - 重复脉冲:由于MOV仅能处理相对少量的平均功率耗散,因此在需要重复脉冲的应用中需谨慎使用。

    兼容性和支持


    - 兼容性:所有环氧涂层尺寸均通过UL认证,而只有10mm、14mm和20mm的酚醛涂层部分被UL和TUV认证。
    - 支持服务:厂商提供详细的技术文档和样品支持。

    常见问题与解决方案


    - Q:如何确定最佳的工作电压?
    A:选择一个比您的系统工作电压稍高的MOV型号,以确保有效的电压钳位。

    - Q:长时间暴露在高温下是否会损坏设备?
    A:会。应根据图1所示的功率降额曲线操作设备,避免过热。

    总结和推荐


    UltraMOV®系列产品以其高性能、高可靠性和广泛的应用范围,成为在交流线电压保护领域的首选解决方案。特别是其高峰值浪涌电流额定值和高温操作能力使其在严苛环境中表现出色。对于需要在高电压和高瞬态冲击环境中保护敏感设备的场合,强烈推荐使用UltraMOV®系列产品。

V14P550PL1TX2855参数

参数
压敏电压 910V
能量 190J
最大直流电压 745V
浪涌电流 6KA
最小压敏电压 819V
不同频率时的电容 180pF@1MHz
电路数 1
最大交流电压 550V
最大压敏电压 1.001KV
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

V14P550PL1TX2855厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14P550PL1TX2855数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14P550PL1TX2855 V14P550PL1TX2855数据手册

V14P550PL1TX2855封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.587 ¥ 13.4102
10+ $ 1.426 ¥ 12.0497
25+ $ 1.177 ¥ 9.9457
100+ $ 0.9229 ¥ 7.6567
250+ $ 0.7819 ¥ 6.6072
400+ $ 0.7474 ¥ 6.3152
800+ $ 0.6772 ¥ 5.722
2400+ $ 0.6143 ¥ 5.1904
4800+ $ 0.6027 ¥ 5.0928
库存: 3200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.41
